Suspension centrale de chemin de câbles, hauteur d'aile 60 FT
Type MAH 60 150 FT
Réf. 6358756
EAN 4012196947232
Réf. / Type
Longueur
Largeur
Cote B
Diamètre du trou
Pte UC : 1 Pièce
1Pièce
Pièce
Description

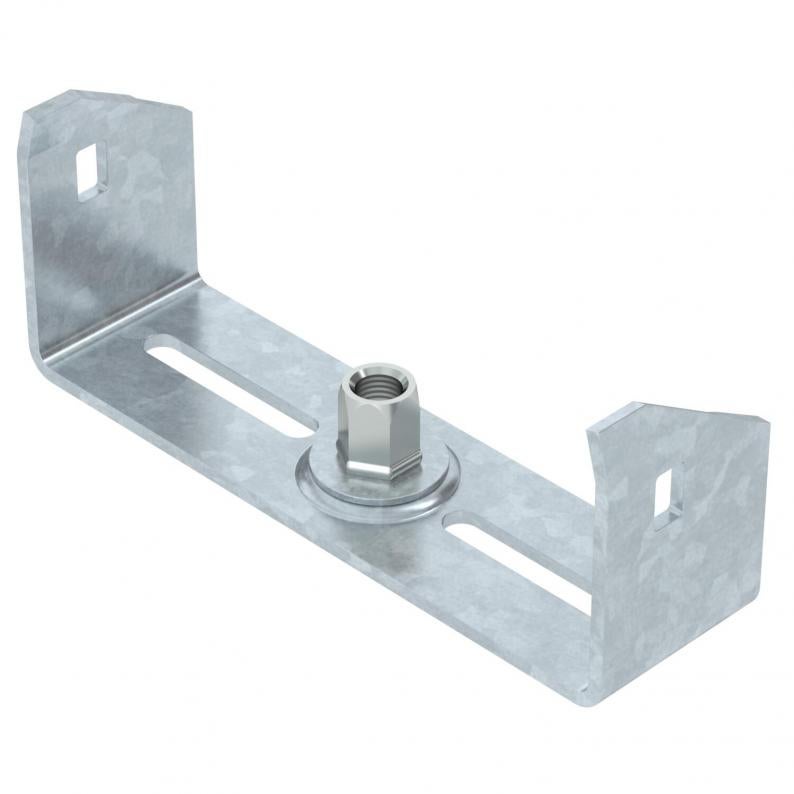

Suspension centrale pour chemins de câbles avec longeron latéral enroulé et d'une hauteur d'aile de 60 mm.
La suspension centrale dispose d'un embout fileté rotatif M10. Lors de la pose, veillez à une répartition homogène de la charge (éviter toute pose unilatérale).
Les largeurs de 100, 150 et 200 mm ont des perforations de base supplémentaires afin que la suspension centrale puisse être vissée à la base du canal lorsqu'elle est utilisée pour la maintenance fonctionnelle conformément à la norme DIN 4102 partie 12.
Caractéristiques techniques
Dimensions
| Longueur | 40 mm |
|---|---|
| Largeur | 150 mm |
| Hauteur | 57 mm |
| Cote B | 144 mm |
| Cote b | 133 mm |
| Cote B1 | 133 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| pour largeur min. | 150 |
| pour largeur max. | 150 mm |
| Réglable | non |
| Convient pour chemin de câbles en treillis | non |
| Convient pour échelle à câbles | non |
| Convient pour chemin de câbles | oui |
| Diamètre du trou | 10,5 mm |
| Convient pour la tige filetée métrique | 10 |
| Modèle | accroché |
| Conformité ROHS | oui |
| F en kN | 0,5 kN |
| Dimension | B150mm |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,667 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,667 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (3)
Certificats (2)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Cote B
Diamètre du trou
Coloris
Réf.
MAH 60 100 FT
40
100
94
10,5
zinc
6358752
MAH 60 150 FT
40
150
144
10,5
zinc
6358756
MAH 60 200 FT
40
200
195
10,5
zinc
6358760
MAH 60 300 FT
40
300
295
10,5
zinc
6358764
Largeur
Cote B
MAH 60 100 FT
Réf.
6358752
Longueur
40
Largeur
100
Cote B
94
Diamètre du trou
10,5
Coloris
zinc
MAH 60 150 FT
Réf.
6358756
Longueur
40
Largeur
150
Cote B
144
Diamètre du trou
10,5
Coloris
zinc
MAH 60 200 FT
Réf.
6358760
Longueur
40
Largeur
200
Cote B
195
Diamètre du trou
10,5
Coloris
zinc
MAH 60 300 FT
Réf.
6358764
Longueur
40
Largeur
300
Cote B
295
Diamètre du trou
10,5
Coloris
zinc
