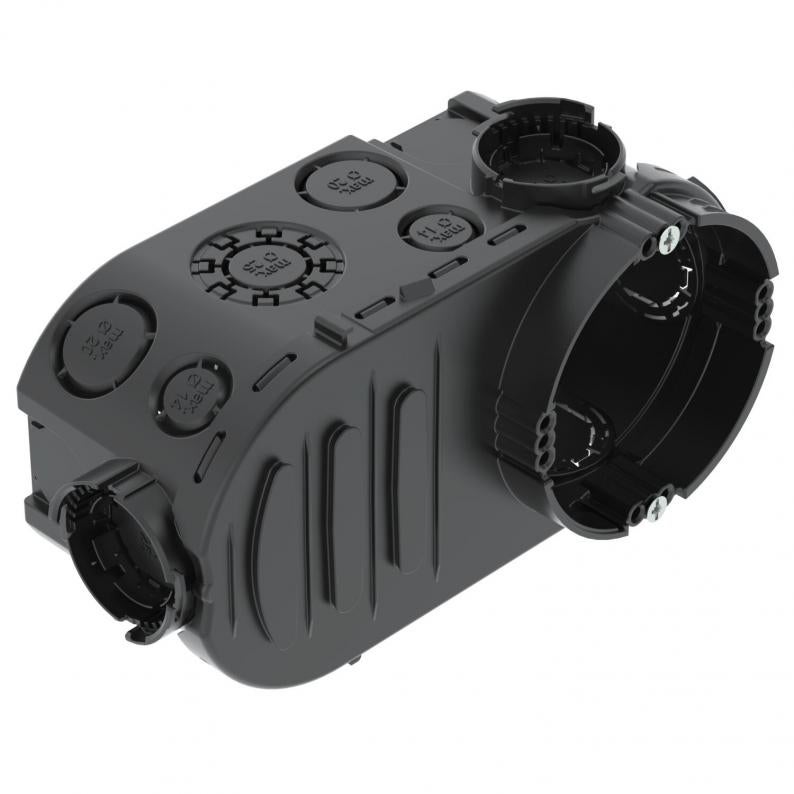

UP Boîtier d'électronique encastré 66, compartiment à bornes supplémentaire
Type UE 66
Réf. 2003726
EAN 4012196856565
Réf. / Type
2003726 / UE 66
Hauteur
66 mm
Diamètre
60 mm
nombre d'entrées
22
pour diamètre de tube
20/25 mm
Pte UC : 10 Pièce
10Pièce
Pièce
Description
Boîtier électronique encastré avec compartiment à bornes supplémentaire, pour pose dans maçonnerie d’au moins 66 mm de profondeur.
• avec 4 manchons de raccord connectables avec fermeture à baïonnette • 6 entrées combinées pour gaines Ø 20 et 25
mm
• 8
entrées jusqu’à Ø 20
mm
• 6
entrées jusqu’à Ø 14
mm
• 2 entrées jusqu’à Ø 20 mm dans le sol
• séparateur pour tensions différentes, avec ouvertures prédécoupées défonçables
• 4 x 3 bossages pour vis
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
• avec 4 manchons de raccord connectables avec fermeture à baïonnette • 6 entrées combinées pour gaines Ø 20 et 25
mm
• 8
entrées jusqu’à Ø 20
mm
• 6
entrées jusqu’à Ø 14
mm
• 2 entrées jusqu’à Ø 20 mm dans le sol
• séparateur pour tensions différentes, avec ouvertures prédécoupées défonçables
• 4 x 3 bossages pour vis
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
Caractéristiques techniques
Dimensions
| Longueur | 148 mm |
|---|---|
| Largeur | 76 mm |
| Hauteur | 66 mm |
Caractéristiques techniques
| Type de l’entrée | Câbles NYM, câbles informatiques et tubes ondulés |
|---|---|
| Résistant aux chocs | non |
| Diamètre | 60 mm |
| Sans halogène | oui |
| nombre d'entrées | 22 |
| Fixation des appareils | visser |
| Entrée par le fond | oui |
| Indice de protection | IP30 |
| Type du passage sur le boîtier | Entrée prédécoupée défonçable |
| pour diamètre de tube | 20/25 mm |
| Avec vis | oui |
| étanche à l'air | non |
| avec languette à clou | non |
| Max. Section du conducteur | 2,5 mm² |
| Section nominale min. | 1,5 mm² |
| Section nominale max. | 2,5 mm² |
| forme | ovale |
| Couvercle | sans |
| Fixation du couvercle | visser |
| Conformité ROHS | oui |
| résistant aux flammes | selon la norme VDE 0471/IEC 60695 partie 2-11, température de test 650 °C |
| Entrées de tuyaux Ø 20 mm | 10 |
| Entrées combinées Ø 20/25 mm | 6 |
| Dimension | Ø60xH66x148 |
| Matériau | polypropylène |
| Coloris | noir profond |
| Tension assignée | 400 V |
| Série de produit | Série WIN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,2232 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,2232 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
