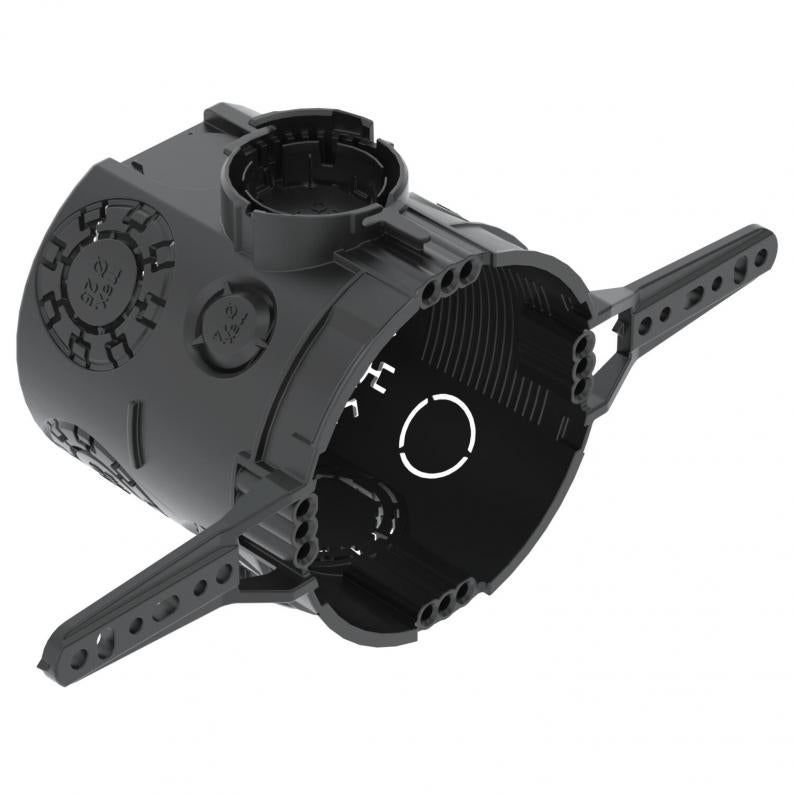

UP Boîtier de raccordement encastré pour appareillage 66. avec languettes de fixation
Type UG 66-NL
Réf. 2003716
EAN 4012196700837
Réf. / Type
2003716 / UG 66-NL
Hauteur
66 mm
Diamètre
60 mm
nombre d'entrées
13
pour diamètre de tube
20/25 mm
Pte UC : 25 Pièce
25Pièce
Pièce
Description
Boîtier d’appareillage pour murs pleins avec languettes de fixation pour pose dans une maçonnerie d’au moins 66 mm de profondeur.
• 4 x 3 dôme à vis • Manchon de raccord connectable de chaque côté avec fermeture à baïonnette • 6 entrées combinées pour gaines jusqu’à Ø 20 et 25 mm • 4 entrées jusqu’à Ø 20
mm
• 2
entrées jusqu’à Ø 14 mm
• 1 entrée jusqu’à Ø 20 mm dans le sol
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
• 4 x 3 dôme à vis • Manchon de raccord connectable de chaque côté avec fermeture à baïonnette • 6 entrées combinées pour gaines jusqu’à Ø 20 et 25 mm • 4 entrées jusqu’à Ø 20
mm
• 2
entrées jusqu’à Ø 14 mm
• 1 entrée jusqu’à Ø 20 mm dans le sol
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
Caractéristiques techniques

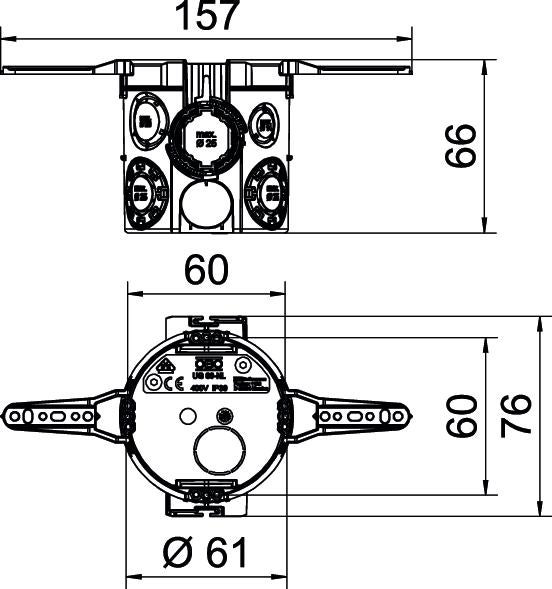

Dimensions
| Hauteur | 66 mm |
|---|
Caractéristiques techniques
| Type de l’entrée | Câbles NYM, câbles informatiques et tubes ondulés |
|---|---|
| Résistant aux chocs | non |
| Diamètre | 60 mm |
| Sans halogène | oui |
| nombre d'entrées | 13 |
| Fixation des appareils | Vis ou griffes d'écartement |
| Entrée par le fond | oui |
| Indice de protection | IP30 |
| Type du passage sur le boîtier | Entrée prédécoupée défonçable |
| pour diamètre de tube | 20/25 mm |
| Avec vis | non |
| étanche à l'air | non |
| avec languette à clou | oui |
| Section nominale min. | 1,5 mm² |
| Section nominale max. | 2,5 mm² |
| forme | rond |
| Couvercle | sans |
| Fixation du couvercle | visser |
| Conformité ROHS | oui |
| résistant aux flammes | selon la norme VDE 0471/IEC 60695 partie 2-11, température de test 650 °C |
| Entrées de tuyaux Ø 20 mm | 3 |
| Entrées combinées Ø 20/25 mm | 6 |
| Dimension | Ø60mm, H66mm |
| Matériau | polypropylène |
| Coloris | noir profond |
| Tension assignée | 400 V |
| Série de produit | Série WIN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Matériau réduit en CO2 | oui |
| Proportion de matériau recyclé | 80 % |
| Empreinte CO2 (GWP) du berceau à la porte | 0,0646 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0646 kg CO₂e |
| Date de détermination valeur CO2 | 2025-11-20T00:00:00.000+0100 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
