- Productbeschrijving
-

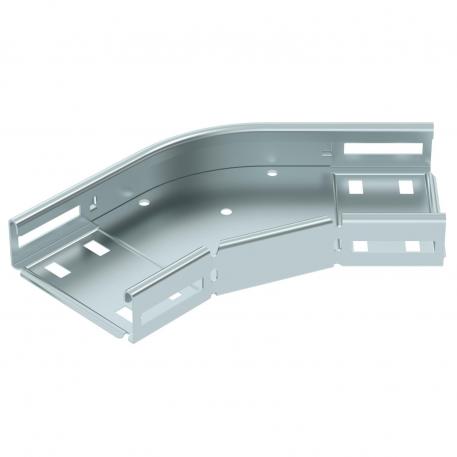

Productbeschrijving45°-bocht om een horizontale aftakking te creëren, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 35 mm. Schroefverbinding met platkopschroeven FRS en combimoeren M6. Voor binnengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 45° Dimensie 35x100 Functiebehoud nee Geadviseerde aantal schroeven 6 St. Kleur zink Materiaal staal Materiaaldikte bodemplaat 0,8 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 0,8 mm Plaatdikte 1,25 mm Productserie MKS-serie, RKSM-serie Richtingsverandering horizontaal Roestvast staal, gebeitst nee ROHS-conform ja Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd Uitvoering Bocht star Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 100 mm Hoogte 35 mm Maat B 100 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 1,2183 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 1,2183 kg CO₂e Declared Unit Stuk Declared Unit Quantity 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel voor bocht 45° FS
RBD 45 100 FS 6036400 1 Stuks - Downloads
-
Specificatieblad RB 45 310 FS / 6036000 , 0.19MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring RB 45 310 FS / 6036000 , 0.12MB , pdfUK-Conformiteitsverklaring RB 45 310 FS / 6036000 , 0.09MB , pdfREACH Conformiteitsverklaring RB 45 310 FS / 6036000 , 0.12MB , pdfRoHS Conformiteitsverklaring RB 45 310 FS / 6036000 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 12.24MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
