Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 6036012 / 45°-bocht 35 FT
- Productbeschrijving
-

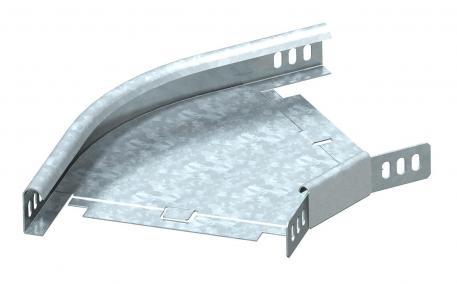

ProductbeschrijvingBocht 45°, horizontaal, voor alle types kabelgoten met een zijhoogte van 35 mm.
De WKV 35 hoekverbinder is bedoeld voor bochten van 90° en is ter plaatse aanpasbaar naar 45° Het hulpstuk wordt in ongemonteerde toestand geleverd.
Inclusief bijbehorend bevestigingsmateriaal.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 45° Dimensie 35x200 Functiebehoud nee Materiaal staal Montagegat in bodem nee NATO Gatenpatroon nee Oppervlak thermisch verzinkt Richtingsverandering horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd Uitvoering Bocht star Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie nee Afmetingen
Breedte 200 mm Breedte 8 in Hoogte 1 in Hoogte 35 mm Maat B 200 mm Maat R 50 mm - Alle typen
- Downloads
-
Specificatieblad RB 45 320 FT / 7065213 , 0.20MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring RB 45 320 FT / 7065213 , 0.12MB , pdfUK-Conformiteitsverklaring RB 45 320 FT / 7065213 , 0.09MB , pdfREACH Conformiteitsverklaring RB 45 320 FT / 7065213 , 0.12MB , pdfRoHS Conformiteitsverklaring RB 45 320 FT / 7065213 , 0.12MB , pdfMontagehandleiding Montagehandleiding voor schroefbare kabelgootsystemen , 9.41MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
