Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 6036208 / 45°-bocht 85 FS
- Productbeschrijving
-

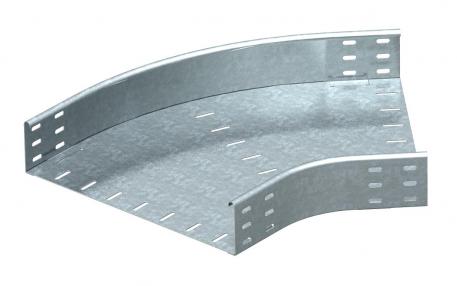

ProductbeschrijvingBocht 45°, horizontaal, voor alle types kabelgoten met een zijhoogte van 85 mm.
Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 45° Dimensie 85x500 Functiebehoud nee Materiaal staal Montagegat in bodem nee NATO Gatenpatroon nee Oppervlak bandverzinkt Richtingsverandering horizontaal Roestvast staal, gebeitst nee ROHS-conform ja Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie nee Afmetingen
Breedte 500 mm Breedte 20 in Hoogte 85 mm Hoogte 3 in Maat B 500 mm Maat R 150 mm - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad RB 45 850 FS / 7000545 , 0.18MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring RB 45 850 FS / 7000545 , 0.12MB , pdfREACH Conformiteitsverklaring RB 45 850 FS / 7000545 , 0.12MB , pdfRoHS Conformiteitsverklaring RB 45 850 FS / 7000545 , 0.12MB , pdfMontagehandleiding Montagehandleiding voor schroefbare kabelgootsystemen , 9.41MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
