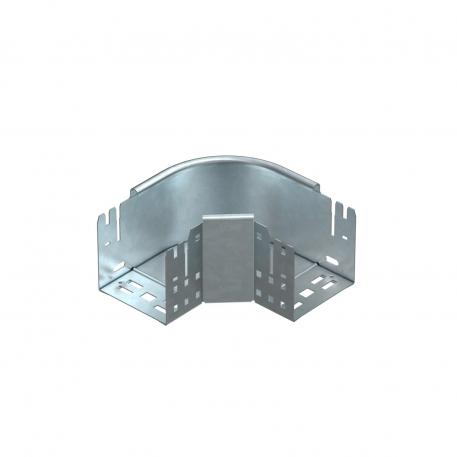

90° bocht Magic 110 FT

Art.nr. / Type

Breedte

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

Bocht 90° met Magic-snelverbinding. Voor alle types kabelgoten met een zijhoogte van 110 mm.

Technische gegevens

Plaatdikte	1,25 mm
Richtingsverandering	horizontaal
Roestvast staal, gebeitst	nee
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Breedte	100 mm
Hoogte	110 mm

Maat B	100 mm

Alle typen

Type	Breedte	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
RBM 90 110 FT	100 mm	staal	thermisch verzinkt	6041860	Stuks	1 Stuks
RBM 90 115 FT	150 mm	staal	thermisch verzinkt	6041861	Stuks	1 Stuks
RBM 90 120 FT	200 mm	staal	thermisch verzinkt	6041862	Stuks	1 Stuks
RBM 90 130 FT	300 mm	staal	thermisch verzinkt	6041864	Stuks	1 Stuks
RBM 90 140 FT	400 mm	staal	thermisch verzinkt	6041866	Stuks	1 Stuks
RBM 90 150 FT	500 mm	staal	thermisch verzinkt	6041868	Stuks	1 Stuks
RBM 90 160 FT	600 mm	staal	thermisch verzinkt	6041870	Stuks	1 Stuks
