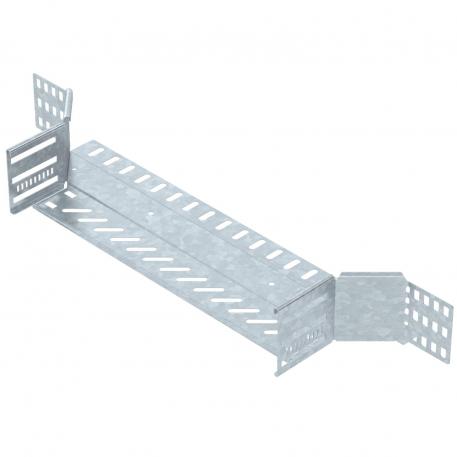

Aanbouw-aftakstuk 85 FT
Art.nr. 6042237 | EAN 4012197342661
- Productbeschrijving
-
ProductbeschrijvingAanbouw-aftakstuk voor het maken van een horizontale aftakking of kruising, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 85 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Zowel voor binnen- als buitengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afgaande breedte 400 mm Breedte 400 mm CO2-voetafdruk (GWP) van wieg tot poort 2,6824 kg CO2e / 1 Stuk Dimensie 85x400 Functiebehoud nee Geadviseerde aantal schroeven 18 St. Hoogte 85 mm Kleur zink Maat B 400 mm Materiaal staal Materiaaldikte bodemplaat 1 mm NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 1,25 mm Plaatdikte 1 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel voor aanbouw-aftakstuk DD
RAAD 400 DD 6042439 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
