Aanbouweenheid voor GES6, hoogte 100-150 mm
Art.nr. 7424922 | EAN 4012195245223
- Productbeschrijving
-

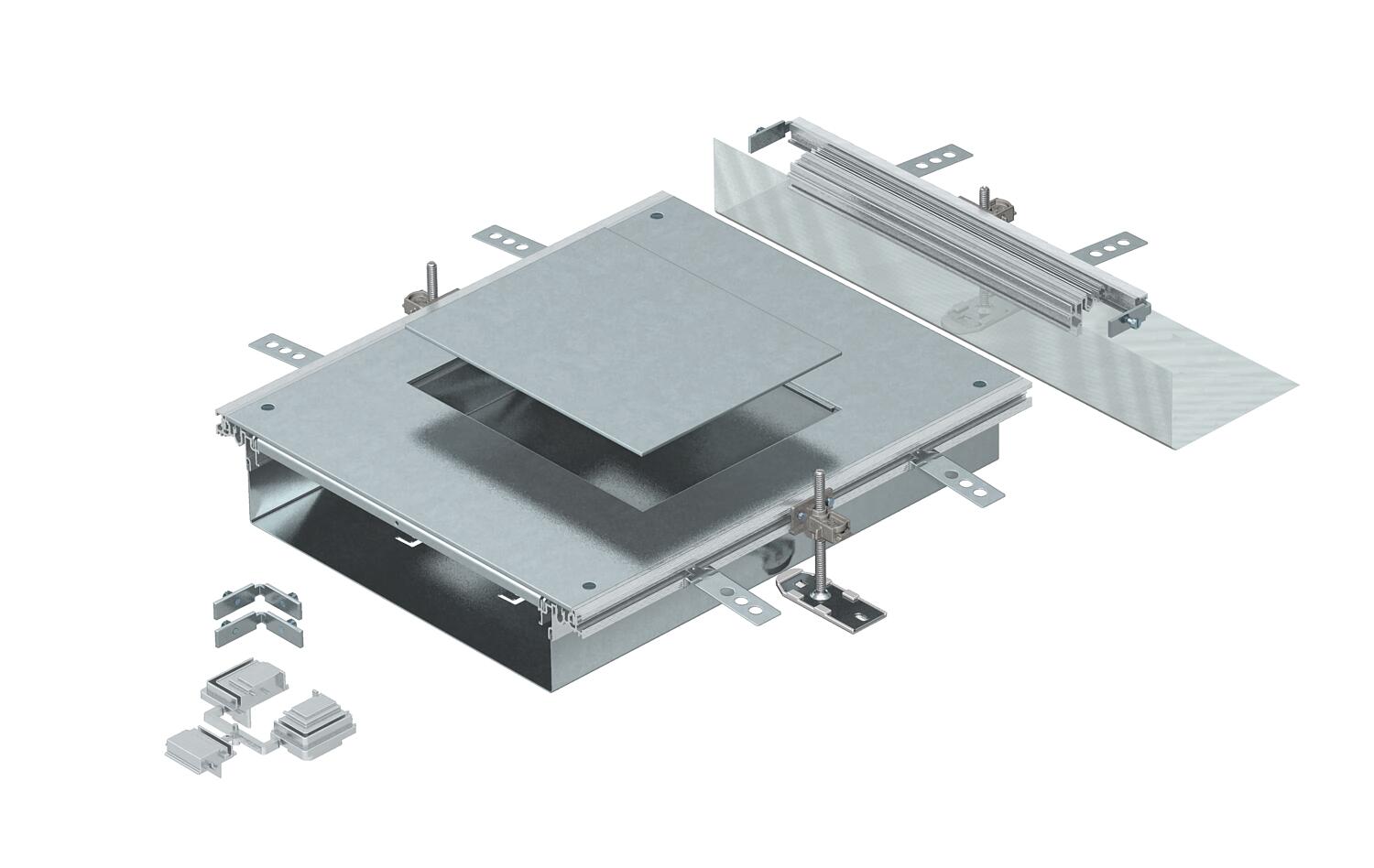

ProductbeschrijvingAanbouweenheid voor de inbouw van een inbouweenheid met nominale grootte 6 bestaande uit een bodemgoot met zijprofielen, vloerbekledingsprofielen, een montagedeksel met blind afgesloten montage-opening en een eindstuk. Levering omvat: 3 in hoogte nivelleerbare bevestigingshoeken, 3 afwerkvloerankers, 1 dekselnaadondersteuning en 1 bouwset voor de hoekaftakking.
Grootte montage-opening geschikt voor de inbouw van een hoekige inbouweenheid met nominale grootte 6.
-
- Technische gegevens
-
Technische gegevens
Aantal montage-openingen 1 Afdekking montage-opening ja Afdekkingen 1 Afdichtingsinbouwmogelijkheid ja Afm. h 100 mm Breedte 400 mm CO2-voetafdruk (GWP) van wieg tot poort 48,0699 kg CO2e / 1 Stuk Deksel afneembaar ja Dekselbevestiging borgend nee Geschikt voor dillitatievoeg nee Geschikt voor door afwerkvloer overdekt ondervloerkanaal nee Geschikt voor open ondervloerkanaal, gelijk aan de afwerkvloer ja Geschikt voor vlak gesloten ondervloerkanaal nee Inbouwopening voor inbouweenheid Rechthoekig Inbouwopening voor vloeropbouwtank nee Kanaalhoogte max. 150 mm Kanaalhoogte min. 100 mm Lengte 473 mm Maat A 400 mm Maat a 201 mm Maat b 253 mm Materiaal staal Materiaaldikte deksel 4 Met aansluitopening ja Met overstek ja met potentiaalvereffening nee Met scheidingswand nee Minimale hoogte dekvloer 100 Montage-opening voor inbouweenheid Nivelleerbereik max. 150 mm Nivelleerbereik min. 100 mm Nominale maat voor inbouweenheden 6 Ontkoppelbaar nee Oppervlak bandverzinkt - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Vierkante inbouweenheid voor dekvloerhoogte 55 mm
GES9 55U V 7011 7405037 1 Stuks
Vierkante inbouweenheid voor dekvloerhoogte 55 mm
GES9 55U V 9011 7405039 1 Stuks - Downloads
-
Specificatieblad OKA-W A 10050 6 / 7424922 , 0.16MB , pdfEU Conformiteitsverklaring OKA-W A 10050 6 / 7424922 , 0.13MB , pdfREACH Conformiteitsverklaring OKA-W A 10050 6 / 7424922 , 0.13MB , pdfRoHS Conformiteitsverklaring OKA-W A 10050 6 / 7424922 , 0.13MB , pdfGoedkeuring VDE-keurmerk OKA , 0.18MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
