Apparatuurdoos GESR9 met handgreep 5 | R9 | grijsbeige; RAL 1019

Apparatuurdoos GESR9 met handgreep

Art.nr. 7405536 | EAN 4012195104216

Art.nr. / Type

Dikte vloerbedekking	5 mm

Nominale maat voor inbouweenheden	R9

Kleur

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Apparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.

Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal inbouwdozen	3
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP40
Beschermingsgraad IK-code	IK08
Beschermraam vloerbekleding	ja
Breedte	324 mm
Buitendiameter	324 mm
CO2-voetafdruk (GWP) van wieg tot poort	6,8059 kg CO2e / 1 Stuk
Dikte vloerbedekking	5 mm

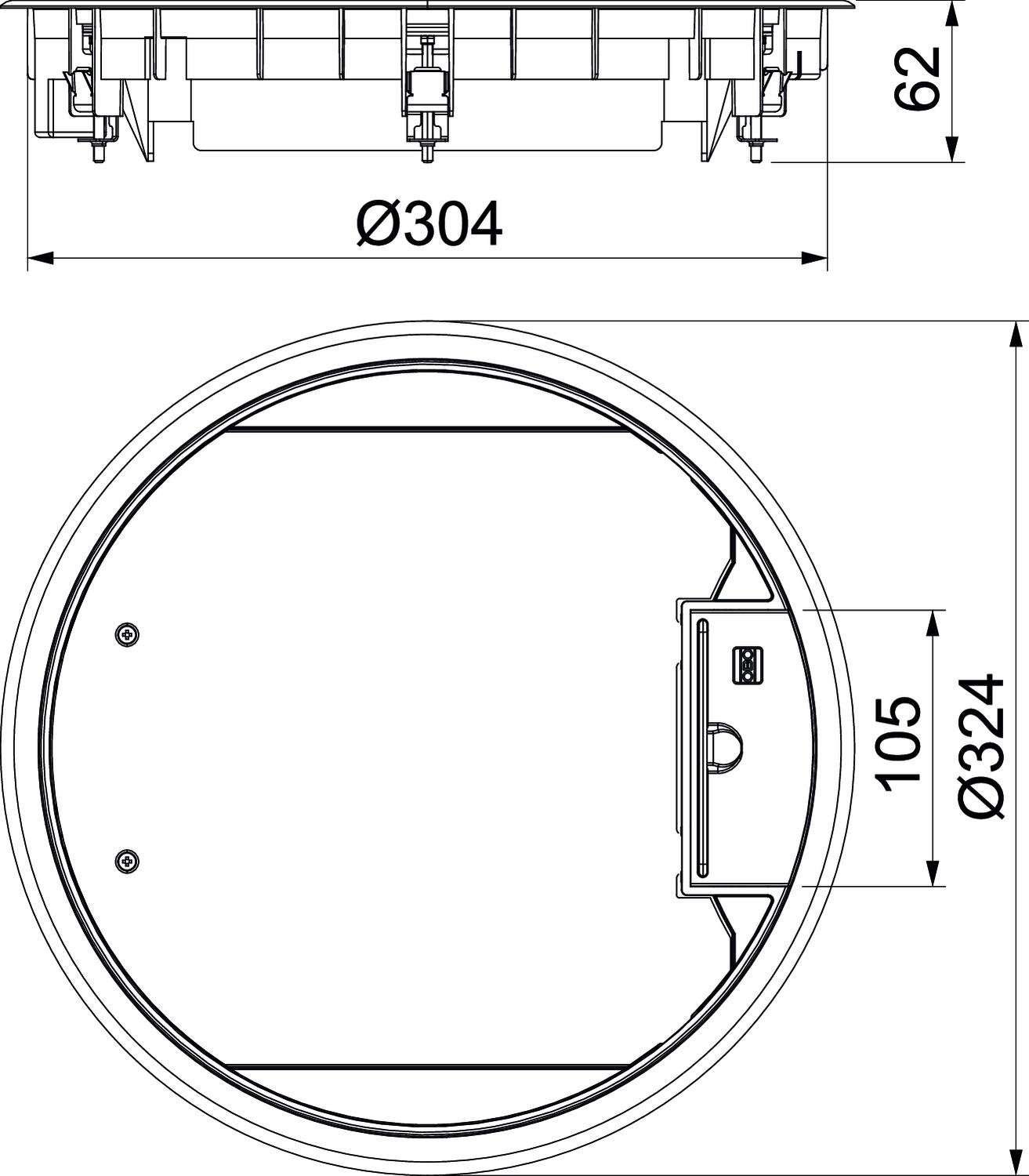

Dimensie	Ø324x61
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Geschikt voor nat onderhoud	nee
Geschikt voor ondervloerkanaal	ja
Geschikt voor vlak gesloten ondervloerkanaal	nee
Heavy-duty uitvoering	nee

Hoogte	62 mm
Inbouwdiameter	305
Inbouwdiepte	73 mm
Kleur	grijsbeige; RAL 1019
Lengte	324 mm
Materiaal	Polyamide
Met uitsparing vloerbekleding	ja
Nominale maat voor inbouweenheden	R9
Openingsmechanisme	Handvat
Spanbereik D max.	30 mm
Spanbereik D min.	9 mm
Toelatingen	VDE
Type inbouwsysteem	MT4 / GB3
Uitvoering	rond
Uitvoering leidinguitlaat	Draaibaar
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte min.	73 mm
Vloeronderhoud	Droog

Alle typen

Alle typen

Type	Dikte vloerbedekking	Nominale maat voor inbouweenheden	Kleur	Art.nr.	Aantal	kl. VKE
GESR9 U 7011	5 mm	R9	Grijs; RAL 7011	7405528	Stuks	1 Stuks
GESR9 U 9011	5 mm	R9	grafietzwart; RAL 9011	7405532	Stuks	1 Stuks
GESR9 U 1019	5 mm	R9	grijsbeige; RAL 1019	7405536	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verlengstuk extra diepteregeling	GES RV	7407536	Stuks	2 Stuks
Draagplaat 2 x type C voor montagedrager	MTM 2C	7407788	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks
Universele drager UT4, Module 45®, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
