Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 1186716 / Beugelklem 2056 U-voet, enkelvoudig, kunststof drukwand, FT

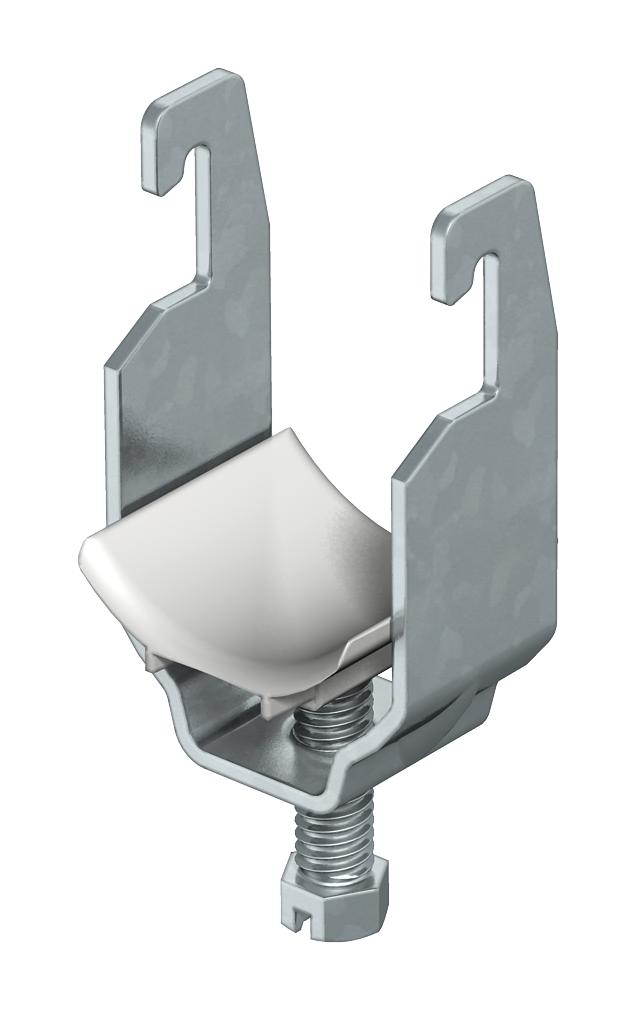

Beugelklem, 1-voudig kunststof drukstuk, FT
Art.nr. 1175211 | EAN 4012195072850
- Productbeschrijving
-
Productbeschrijving
Geschikt voor alle C-profielrails met 18 mm en 22 mm sleufbreedte.
Drukwand van polypropyleen, halogeenvrij, kleur lichtgrijs RAL 7035.
-
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Dimensie 16-22mm Extra materiaal staal Extra oppervlak vuurverzinkt Halogeenvrij ja Materiaal staal Materiaal van het fixeerplaatje Kunststof Materiaalkwaliteit van het fixeerplaatje Polypropyleen Max. Aandraaimoment 3 Nm Met contra-fixeerplaatje nee Met kunststof wand ja Met metalen wand nee Montagetype Profielrail Oppervlak thermisch verzinkt slagvast nee Spanbereik D max. 22 mm Spanbereik D min. 16 mm voor 1 kabel H 53 mm voor 1 kabel L 34 voor 2 kabels H 77 mm voor 2 kabels L 47 mm voor 3 kabels H 101 mm voor 3 kabels L 47 mm voor buisdiameter max. 20 mm voor buisdiameter min. 20 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm Afmetingen

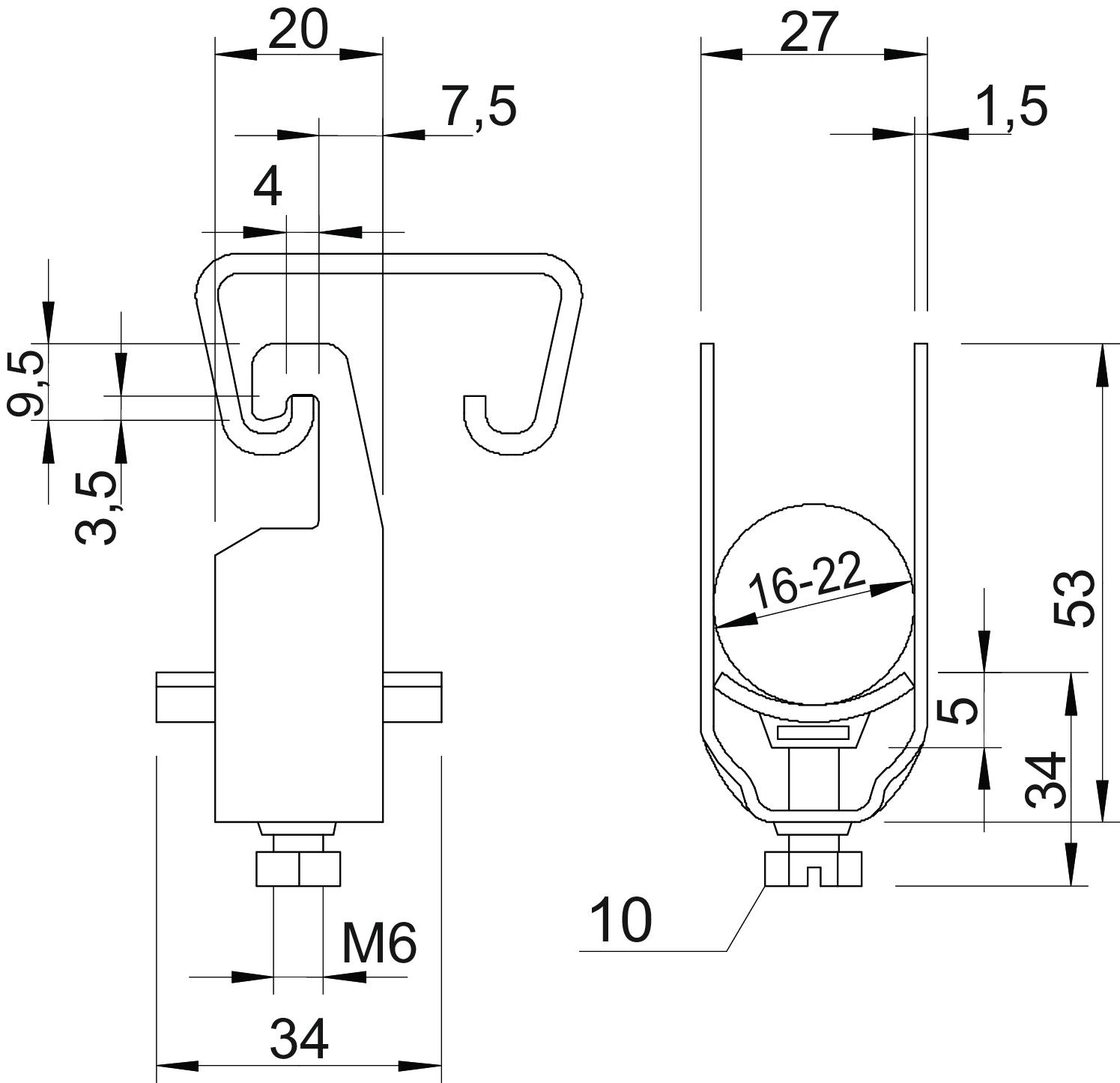

Afm. H 53 mm Afmeting G (mm) M6 Maat A 20 mm Maat B 27 mm Maat C 34 mm Maat L 34 mm Maat t 1,5 mm Maat x 5 mm - Alle typen
- Downloads
-
Specificatieblad 2056U 22 FT / 1175211 , 0.54MB , pdfCatalogus Fastening materials , 19.78MB , pdfConformiteitsverklaring 2056U 22 FT / 1175211 , 0.17MB , pdfUK-Conformiteitsverklaring 2056U 22 FT / 1175211 , 0.14MB , pdfREACH Conformiteitsverklaring 2056U 22 FT / 1175211 , 0.12MB , pdfRoHS Conformiteitsverklaring 2056U 22 FT / 1175211 , 0.12MB , pdf
