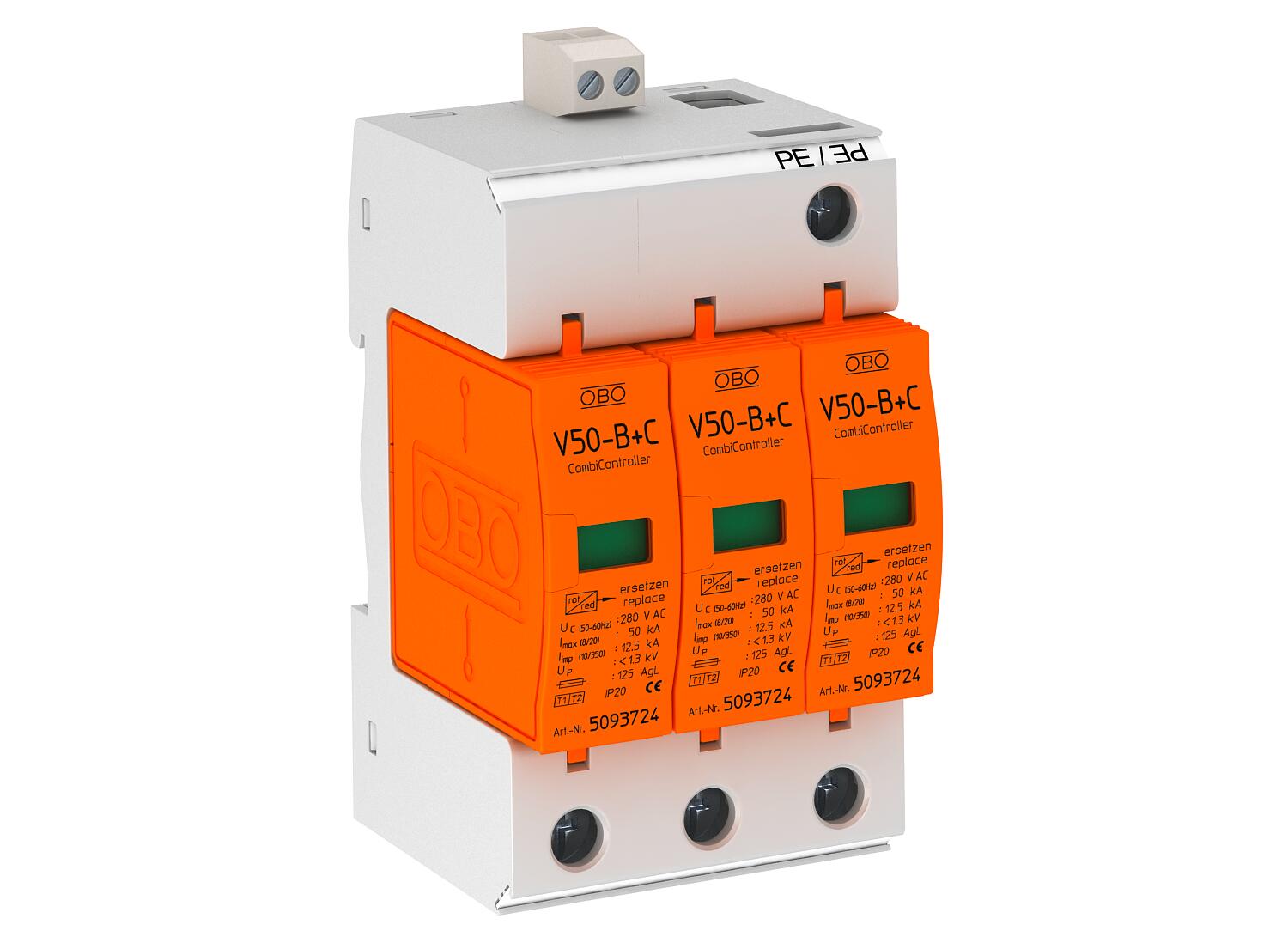

Bliksemstroom- en overspanningsafleider 3-polig met potentiaalvrij signaal contact 3 | 280 | IP20

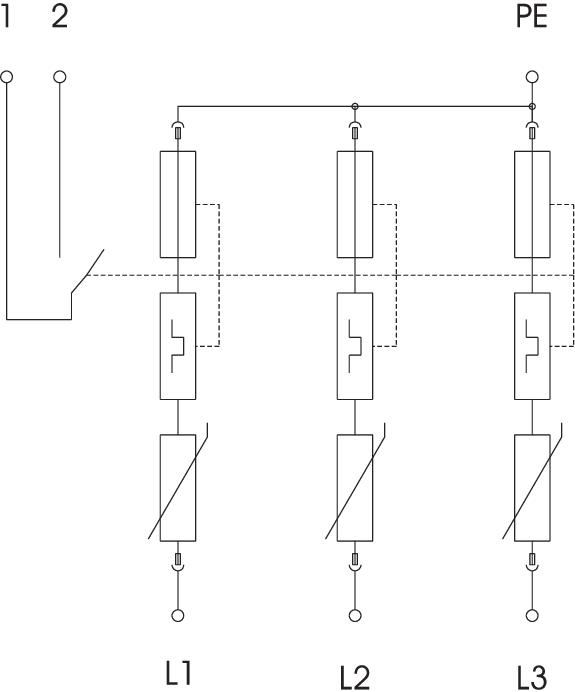

Bliksemstroom- en overspanningsafleider 3-polig met potentiaalvrij signaal contact

Art.nr. 5093643 | EAN 4012195361916

Art.nr. / Type	5093643 / V50-B+C 3+FS280

Uitvoering van de polen	3

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Combi-afleider, bliksem- en overspanningsafleider type 1+2 conform DIN EN 61643-11.

• Voor bliksembeveiligingspotentiaalvereffening volgens VDE 0185-305 (IEC 62305)
• Bliksemstroom ontladingscapaciteit 12,5kA (10/350) per pool
• Voor TN-C-systemen
• Met multibase basis met meerdere aansluitklemmen
• Complete unit, bestaande uit boven- en onderstuk, voorgemonteerd en aansluitklaar
• Afleider, steekbaar met dynamische scheidingsinrichting
• Met optische functieweergave
• Beschermingsniveau < 1,3 kV
• Ingekapselde, niet-dovende zinkoxide-varistorafleider voor gebruik in verdelerkasten
• Gelabelde verbindingen
• FS-variant met meldcontact op afstand (potentiaalvrij maakcontact)

Toepassing: bliksembeveiligingspotentiaalvereffening in gebouwen ook met externe bliksembeveiliging van klasse III en IV en in standaard verdelerkasten.
* Compleet = module en bodemdeel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	3
Afleidstroom (8/20 µs) [totaal]	90 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,3
Bliksempiekstroom (10/350 μs)	12,5 kA
Bliksempiekstroom (10/350) [totaal]	37,5 kA
CO2-voetafdruk (GWP) van wieg tot poort	1,3551 kg CO2e / 1 Stuk
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Geïntegreerde voorzekering	nee
LPZ	0→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuespanning AC	280 V
Maximale continuspanning (N-PE)	255 V
Maximale voorverzekering	125 A

Montagetype	DIN-rail 35 mm
Netvorm	TN-C
Netvorm DC	nee
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	ja
Netvorm TN-C	ja
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Uitblazend	nee
Uitvoering	3-polig + FS
Uitvoering van de polen	3
