Bocht hoek verstelbaar 110 FS
Art.nr. 6037310 | EAN 4012197341169
- Productbeschrijving
-
ProductbeschrijvingBocht met verstelbare hoek voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 110 mm. Instelbare hoek 0 - 90°. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Voor binnengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) Verstelbaar Dimensie 110x500 Functiebehoud nee Geadviseerde aantal schroeven 24 St. Kleur zink Materiaal staal Materiaaldikte bodemplaat 1,25 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1,25 mm Plaatdikte 1,25 mm Richtingsverandering horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Scharnierbocht_compleet Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 500 mm Hoogte 110 mm Maat B 500 mm Maat L 992 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 15,0159 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 15,0159 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

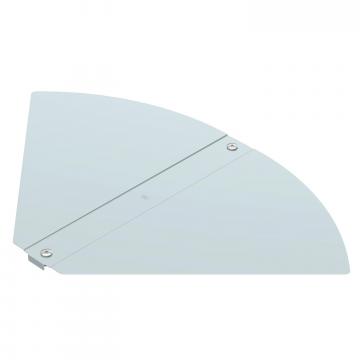

Deksel voor bocht hoek verstelbaar FS
RBD W 500 FS 6037510 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Specificatieblad RB W 150 FS / 6037310 , 0.22MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring RB W 150 FS / 6037310 , 0.13MB , pdfUK-Conformiteitsverklaring RB W 150 FS / 6037310 , 0.09MB , pdfREACH Conformiteitsverklaring RB W 150 FS / 6037310 , 0.12MB , pdfRoHS Conformiteitsverklaring RB W 150 FS / 6037310 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
