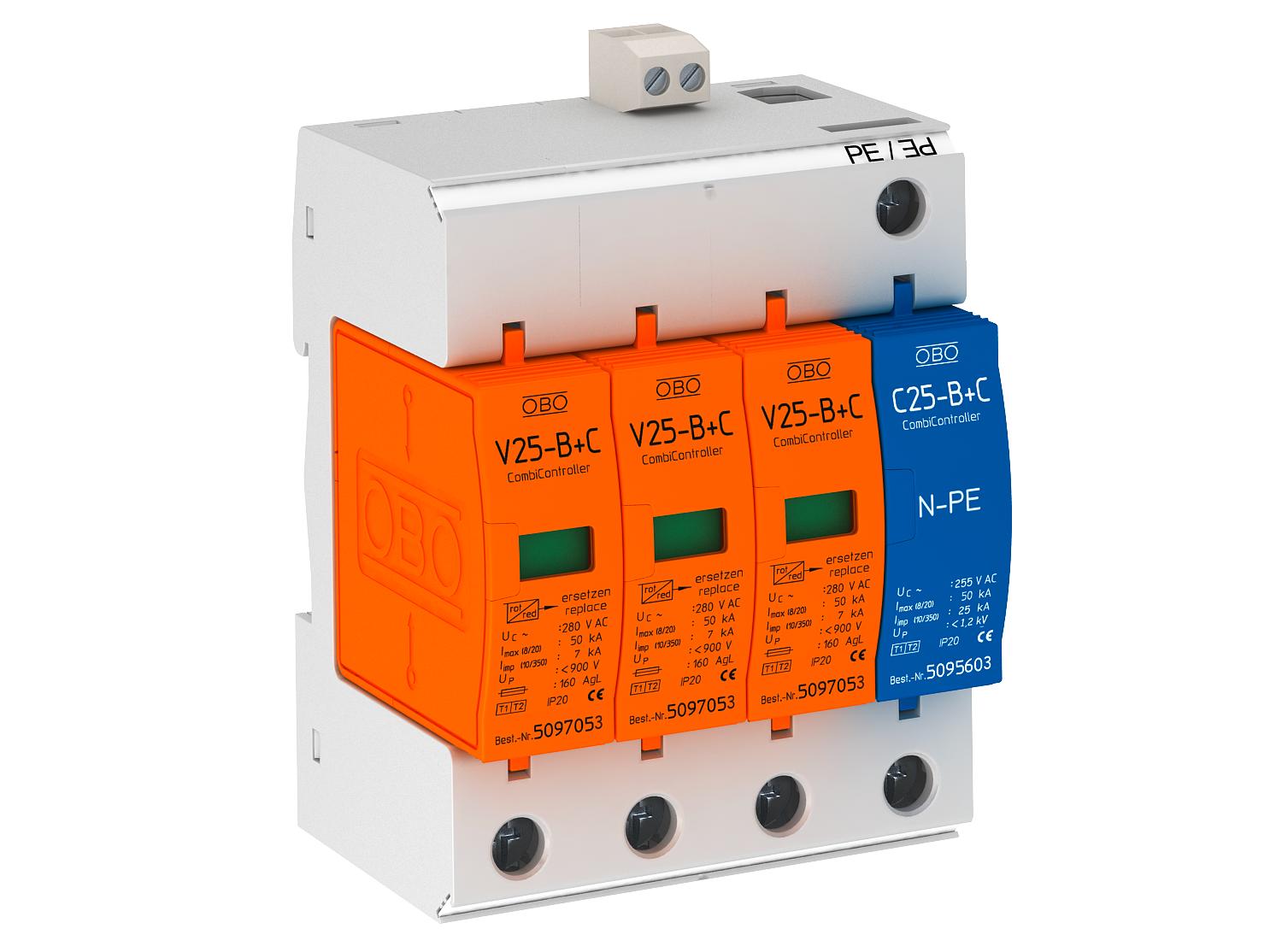

Combi-afleider V25 3-polig + NPE 280 V met potentiaalvrij contact 3+N/PE | 280 | IP20

Combi-afleider V25 3-polig + NPE 280 V met potentiaalvrij contact

Art.nr. 5094510 | EAN 4012195239949

Art.nr. / Type

Uitvoering van de polen

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Combi-afleider, bliksemstroom- en overspanningsafleider type 1+2

• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Universeel geschikt voor TN- en TT-systemen
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Afleider, insteekbaar met dynamische scheidingsinrichting
• Optische functie-indicatie
• Beveiligingsniveau < 0,9 kV
• Ingekapselde, niet dovende zinkoxide-varistor-afleider voor toepassing in standaard verdelerkasten
• Gemarkeerde aansluitingen
• FS-variant met extern signaal (potentiaalvrij maakcontact)
Toepassingsvoorbeeld: gebouwen met bovengrondse leidingen of voor het realiseren van de bliksembeveiligingspotentiaalvereffening bij woongebouwen.
* Compleet = module en bodemdeel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	3
Afleidstroom (8/20 µs) [totaal]	50 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	7 kA
Bliksempiekstroom (10/350) [totaal]	25 kA
CO2-voetafdruk (GWP) van wieg tot poort	1,9529 kg CO2e / 1 Stuk
Dimensie	280V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
LPZ	0→2
Max. netzijdige overstroombeveiliging	160
Maximale afleidstootstroom (8/20 μs)	150 kA
Maximale continuespanning AC	280 V
Maximale continuspanning DC	200 V

Maximale voorverzekering	160 A
Netvorm	Overige
Netvorm TN	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	ja
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	30 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	geen
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Uitblazend	nee
Uitvoering	3+NPE met FS
Uitvoering van de polen	3+N/PE
