Complete oplossing klapdeksel GES9
Art.nr. 7427470 | EAN 4012196149094
- Productbeschrijving
-

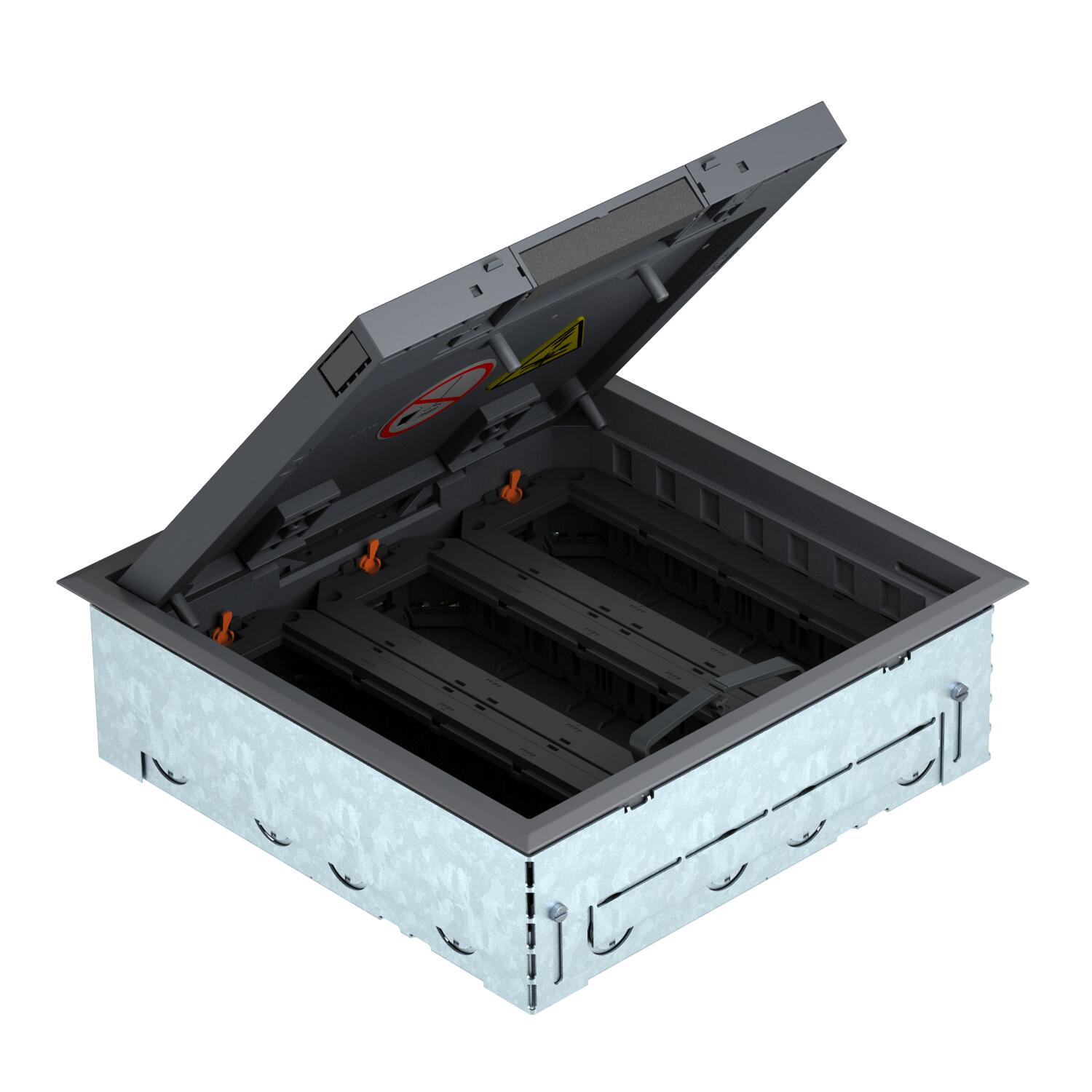

ProductbeschrijvingVierkante inbouweenheid met snoeruitgang voor gebruik in droog onderhouden holle vloeren en dekvloeren in binnenopdstelling, bestaande uit inbouwdoos en apparatuurdoos GES9-3 (Farbe Grijs; RAL 7011) met twee universele dragers UT4. Inbouwbehuizing met voorgeperste invoeropeningen voor buizen (M25), in te stellen op bovenkant dekvloer. Bij de levering is de inbouwbehuizing met een blinddeksel afgesloten. De apparatuurdoos kan na dekvloerwerkzaamheden in de ontstane montageopening worden geplaatst. Uitsparing voor vloerbekleding in het klapdeksel 3, 5, 8 of 10 mm.
De minimale inbouwdiepte is 72 mm inclusief vloerbekleding, het nivelleerbereik + 30 mm.
Er kunnen maximaal 12 componenten Module 45® worden ingebouwd.
-
- Technische gegevens
-
Technische gegevens
Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 CO2-voetafdruk (GWP) van wieg tot poort 13,9555 kg CO2e / 1 Stuk Dikte vloerbedekking 5 mm Hoogte dekvloer max. 100 mm Hoogte dekvloer min. 72 mm Inbouwdiepte 72 mm Kleur Grijs; RAL 7011 Materiaal Polyamide Openingsmechanisme Vergrendelschuif Uitvoering leidinguitlaat Draaibaar Vloerhoogte max. 100 mm Vloerhoogte min. 72 mm - Alle typen
