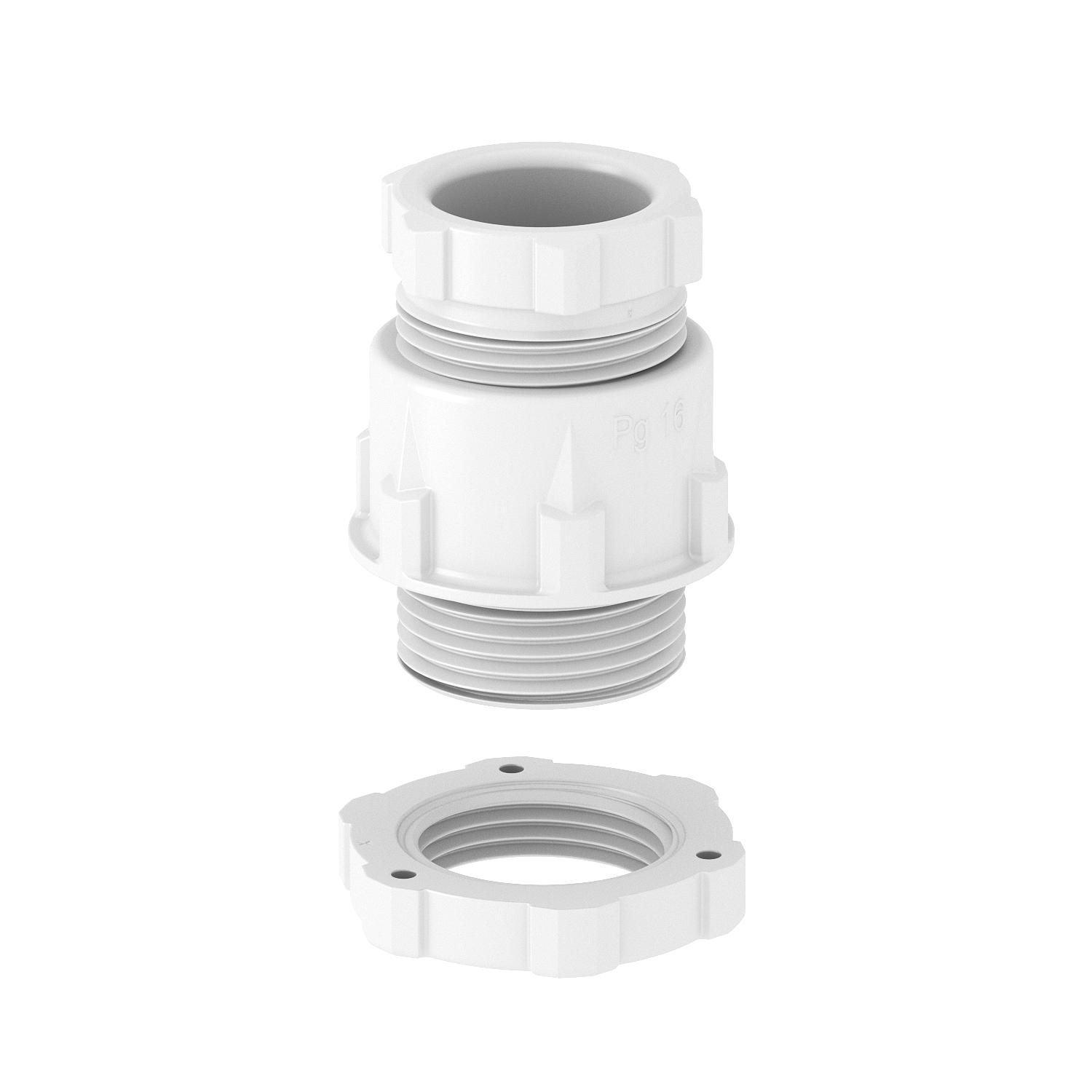

Conische wartel, PG-schroefdraad, lichtgrijs Pg 9

Conische wartel, PG-schroefdraad, lichtgrijs

Art.nr. 2038430 | EAN 4012196688722

Art.nr. / Type

Schroefdraad

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Standaard kabelwartel vorm A volgens DIN 46320 met een eenvoudige afdichtring van NR / SBR
Pg-aansluitschroefdraad volgens DIN 40430
Beschermingsklasse: met schroefdraadafdichtring IP 65, zonder schroefdraadafdichtring IP 54.

Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast

Technische gegevens

Technische gegevens

Afdichtbereik D max.	7 mm
Afdichtbereik D min.	4,5 mm
Beschermingsgraad	IP65
Deelbare wartel	nee
Dimensie	PG9
Doorbuigbescherming	nee
Explosiebeveiligd	nee
glasvezelversterkt	nee
Halogeenvrij	ja
Kleur	lichtgrijs; RAL 7035
Maat E1 (mm)	21,5 mm
Maat E2	10,2 mm
Materiaal	Polystyreen
Meervoudig dichtingsinzetstuk	nee
Met borgmoer	nee

Nominale schroefdraadmaat	9
Schroefdraad	Pg 9
slagvast	nee
Sleutelwijdte 1	19 mm
Sleutelwijdte 2	16 mm
Sleutelwijdte 3	22 mm
Soort afdichting	Dichtring
Soort schroefdraad	Pg
Temperatuurbereik max.	65 °C
Temperatuurbereik min.	-20 °C
Trekontlastingsmogelijkheid	nee
Uitvoering	recht
Voor Ex-zone	zonder
voor Ex-zone gas	zonder
voor Ex-zone stof	zonder

Afmetingen

Afmeting L max.	25 mm
Afmeting L min.	5 mm
Maat D2	21,5 mm
Maat D3	10,2 mm
Maat E3	24 mm

Maat L1	8 mm
Maat L2	14 mm
Maat L3	5 mm
Maat L4	9 mm
Maß D4	10,2 mm

Alle typen

Alle typen

Type	Schroefdraad	Art.nr.	Aantal	kl. VKE
106+PG09 MG LGR	Pg 9	2038430	Stuks	50 Stuks
106+PG11 MG LGR	Pg 11	2038432	Stuks	50 Stuks
106+PG13 MG LGR	Pg 13,5	2038434	Stuks	50 Stuks
106+PG16 MG LGR	Pg 16	2038436	Stuks	50 Stuks
106+PG21 MG LGR	Pg 21	2038438	Stuks	50 Stuks
106+PG29 MG LGR	Pg 29	2038440	Stuks	10 Stuks
106+PG36 MG LGR	Pg 36	2038442	Stuks	10 Stuks
106+PG42 MG LGR	Pg42	2038444	Stuks	5 Stuks
106+PG48 MG LGR	Pg 48	2038446	Stuks	5 Stuks
