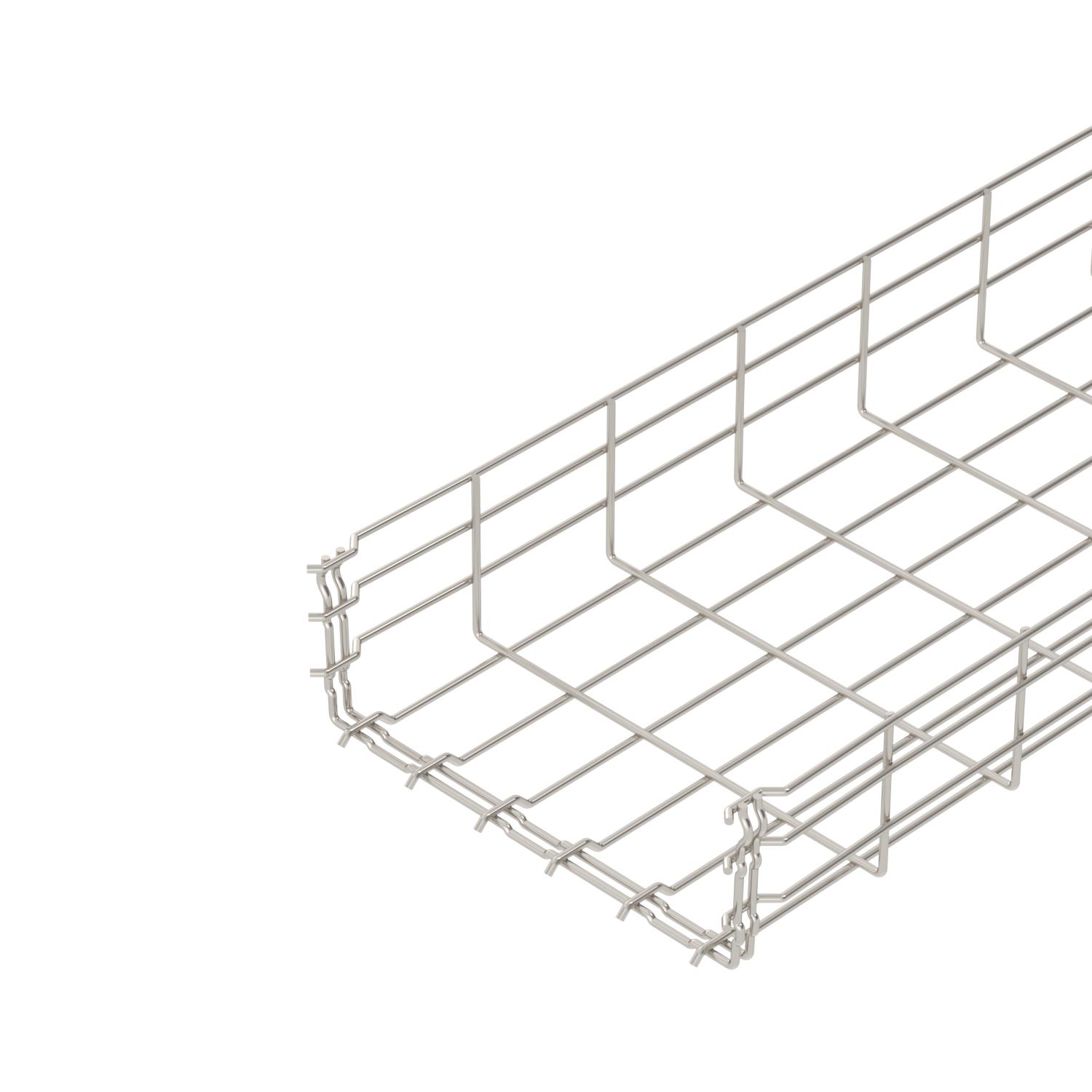

Draadgoot GR-Magic® 105 A4

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	105 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maaswijdte is 50 x 100 mm.

Technische gegevens

Afm. H	108 mm
Belastingstesttype conform IEC 61537	Type II
Breedte	300 mm
Breedte	11,81 in
CO2-voetafdruk (GWP) van wieg tot poort	11,9276 kg CO2e / 1 Meter
Dimensie	105x300x3000
Draaddiameter	4,8 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	105 mm
Hoogte	4,13 in
Kleur	roestvrij staal
Lengte	3000 mm
Maat B	300 mm
Materiaal	Roestvast staal 1.4401

Nuttige doorsnede	26800 mm²
Nuttige doorsnede	268 cm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Roestvast staal, gebeitst	ja
Schroefloze verbinder	ja
Steunafstand 1,0 m	1,1 kN/m
Steunafstand 1,5 m	0,75 kN/m
Steunafstand 2,0 m	0,53 kN/m
Steunafstand 2,5 m	0,38 kN/m
Steunafstand 3,0 m	0,3 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nee	6002475	m	6 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nee	6002476	m	6 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nee	6002477	m	6 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nee	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nee	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nee	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nee	6002485	m	3 m
