Draadgoot GR-Magic® 105 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	105 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

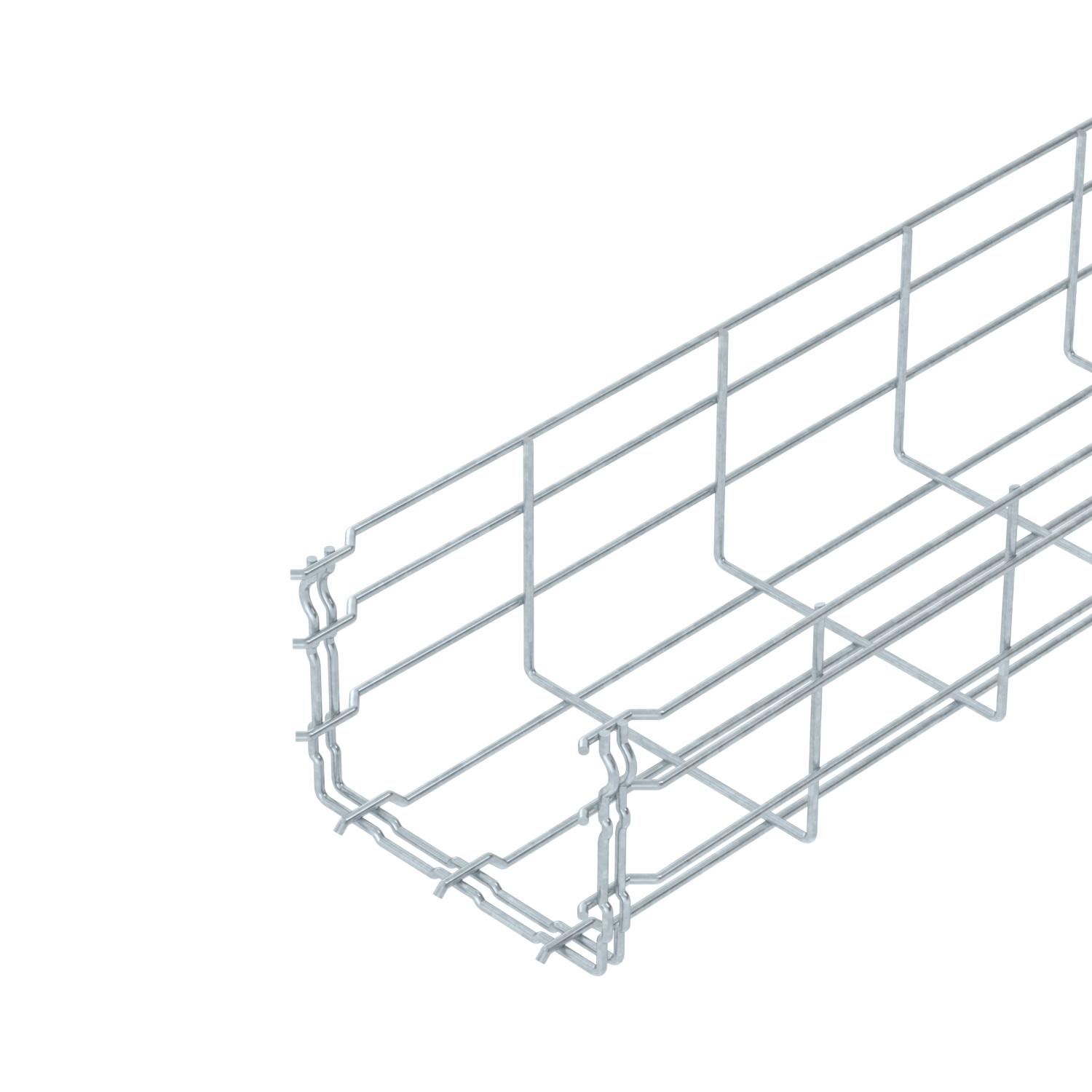

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

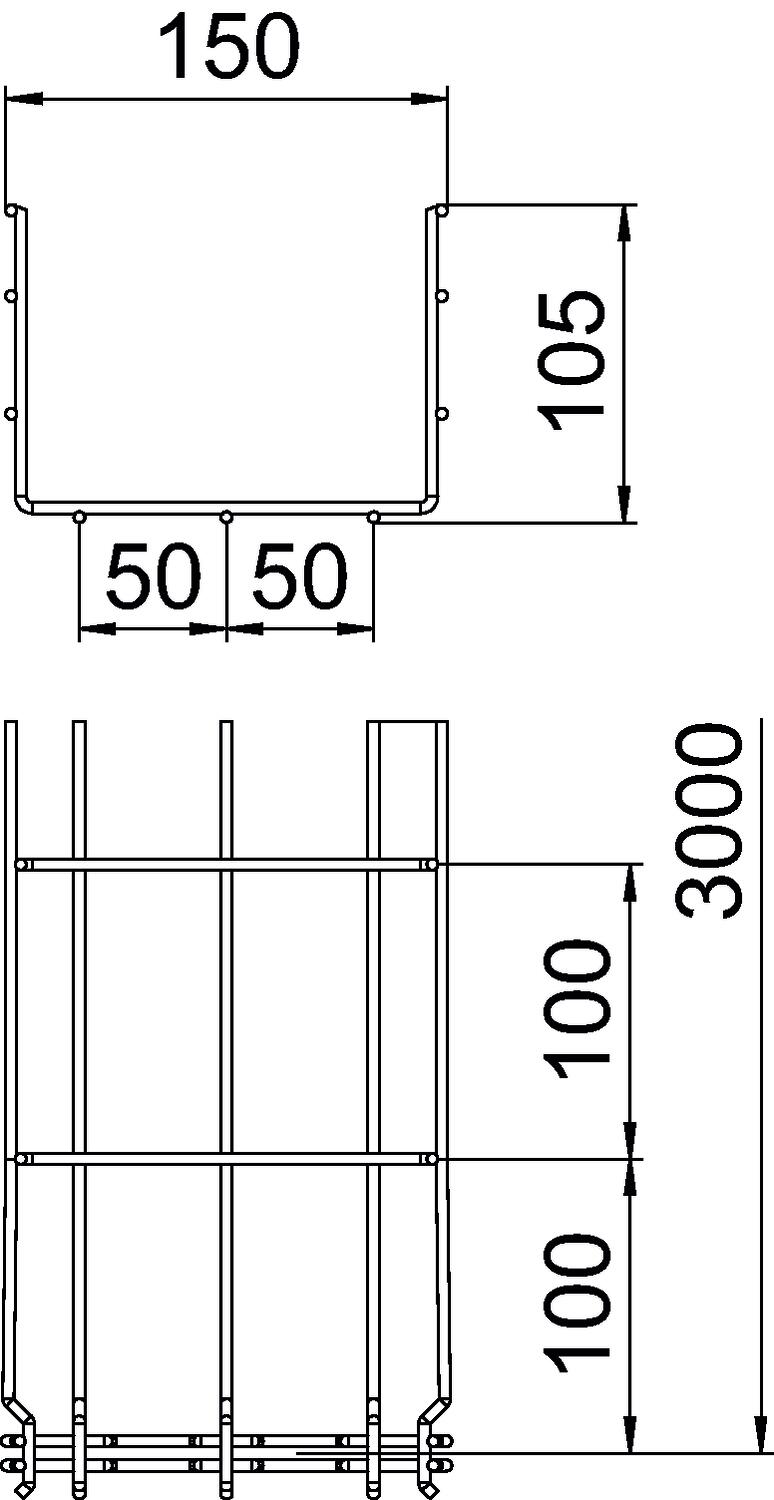

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maaswijdte is 50 x 100 mm.

Technische gegevens

Afm. H	108 mm
Belastingstesttype conform IEC 61537	Type II
Breedte	5,91 in
Breedte	150 mm
CO2-voetafdruk (GWP) van wieg tot poort	2,4443 kg CO2e / 1 Meter
Dimensie	105x150x3000
Draaddiameter	3,9 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	105 mm
Hoogte	4,13 in
Kleur	zink
Lengte	3000 mm
Maat B	150 mm
Materiaal	staal

Nuttige doorsnede	130 cm²
Nuttige doorsnede	13000 mm²
Oppervlak	thermisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Steunafstand 1,0 m	0,8 kN/m
Steunafstand 1,5 m	0,55 kN/m
Steunafstand 2,0 m	0,37 kN/m
Steunafstand 2,5 m	0,27 kN/m
Steunafstand 3,0 m	0,25 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nee	6002431	m	6 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nee	6002433	m	6 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nee	6002435	m	6 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nee	6002437	m	6 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nee	6002439	m	6 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nee	6002443	m	6 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nee	6002445	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel voor draadgoot, vergrendelbaar FT	DGRR 150 FT	6001824	m	6 m
Hoekverbinder FT	GEV 36 FT	6016723	Stuks	20 Stuks

Producten	Type	Art.nr.	Aantal	kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	45 m
Aftakplaat FT	KAB GR FT	6220142	Stuks	10 Stuks
