Draadgoot GR-Magic® 35 A2 3000 | 150 | 35 | 3,9 | 36,6 | nee

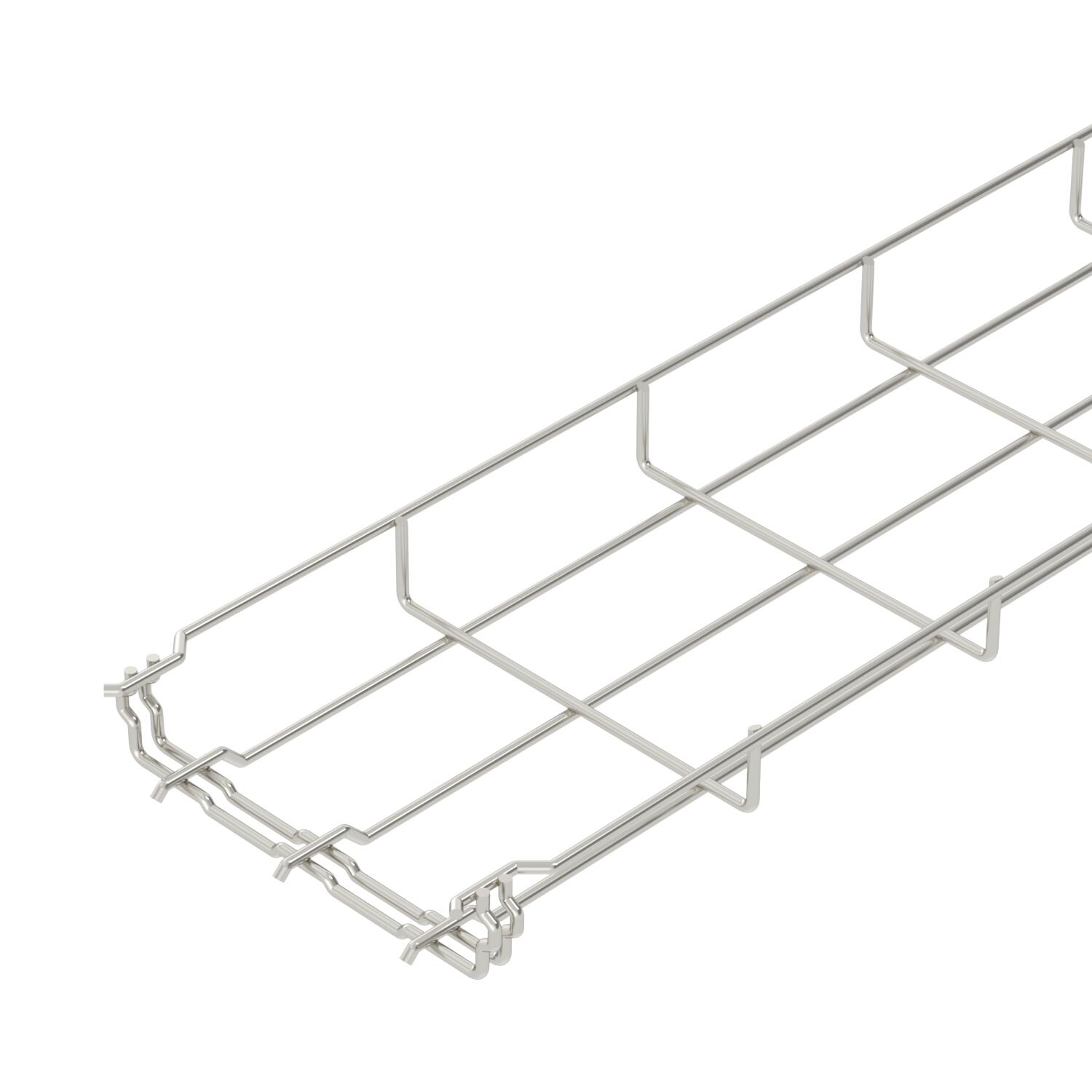

Draadgoot GR-Magic® 35 A2

Art.nr. 6000056 | EAN 4012195467731

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	35 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder in de zijkanthoogte 35 mm.

Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maaswijdte is 50 x 100 mm (uitzondering GRM 35/50 = 20 x 100 mm).

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	35x150x3000
Draaddiameter	3,9 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Kleur	roestvrij staal
Materiaal	Roestvast staal 1.4301
Nuttige doorsnede	5250 mm²

Nuttige doorsnede	36,6 cm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Roestvast staal, gebeitst	ja
Schroefloze verbinder	ja
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Afmetingen

Breedte	6 in
Breedte	150 mm
Hoogte	35 mm

Hoogte	1 in
Lengte	3000 mm
Maat B	150 mm

Belastingen

Steunafstand 1,0 m	0,25 kN/m
Steunafstand 1,5 m	0,11 kN/m

Steunafstand 2,0 m	0,1 kN/m

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	3,2225 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	3,2225 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Technische gegevens

Belastingsdiagram draadgoot GR-Magic type GRM 35

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nee	6000054	m	6 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nee	6000055	m	6 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nee	6000056	m	6 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nee	6000057	m	6 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nee	6000059	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

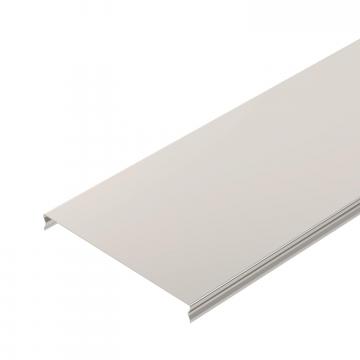

Deksel voor draadgoot, afsluitbaar A2	DGRR 150 A2	6001864	m	3 m
Hoekverbinder A2	GEV 36 A2	6016731	Stuks	20 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 30 A2	TSG 30 A2	6062052	m	3 m
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Aftakplaat A2	KAB GR A2	6220145	Stuks	10 Stuks
