Draadgoot GR-Magic® 35 G 3000 | 300 | 35 | 4,8 | 71,3 | nee

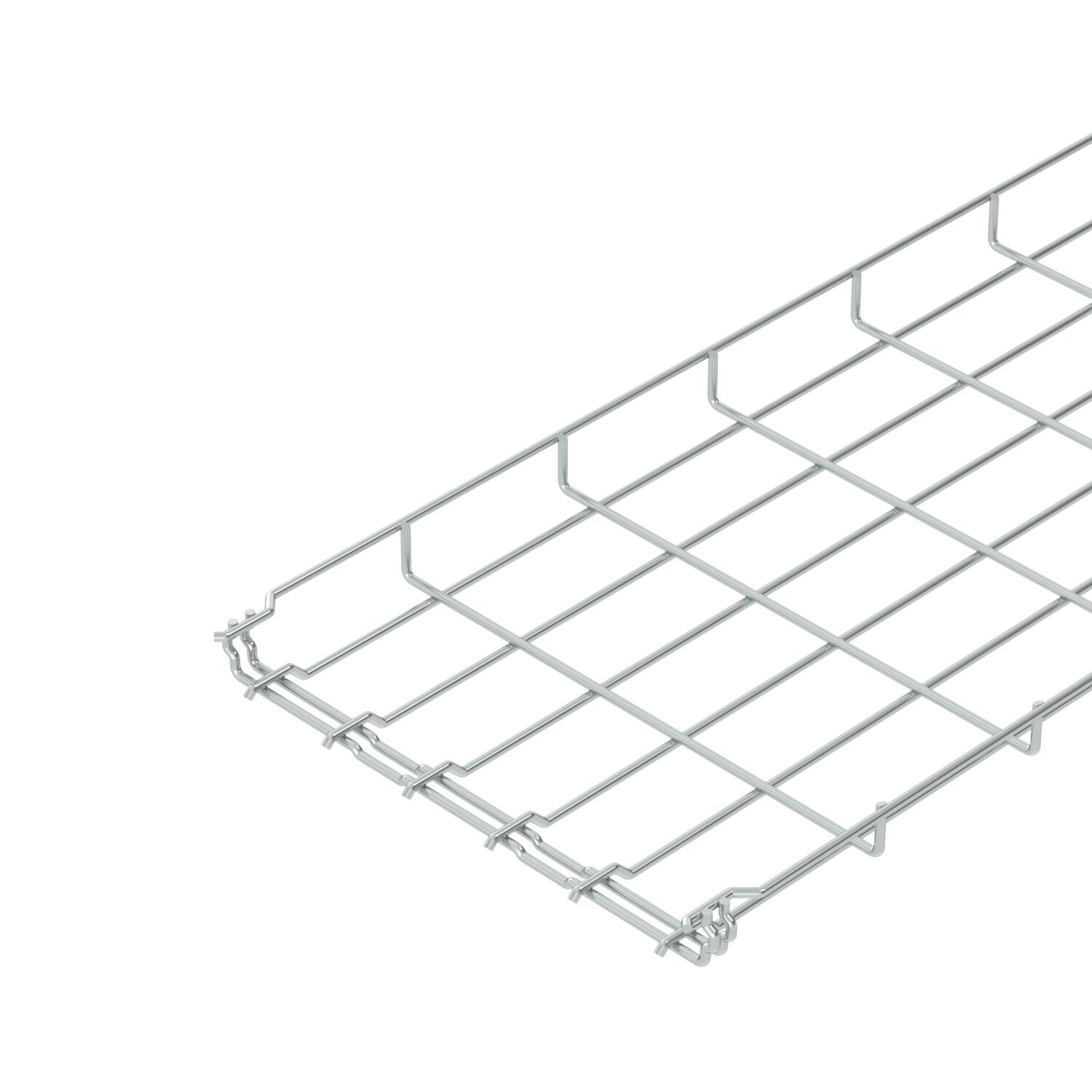

Draadgoot GR-Magic® 35 G

Art.nr. 6000066 | EAN 4012195037194

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	35 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder in de zijkanthoogte 35 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maaswijdte is 50 x 100 mm (uitzondering GRM 35/50 = 20 x 100 mm).

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	300 mm
Breedte	11,81 in
CO2-voetafdruk (GWP) van wieg tot poort	2,9635 kg CO2e / 1 Meter
Dimensie	35x300x3000
Draaddiameter	4,8 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	1 in
Hoogte	35 mm
Kleur	zink
Lengte	3000 mm
Maat B	300 mm

Materiaal	staal
Nuttige doorsnede	10500 mm²
Nuttige doorsnede	71,3 cm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Steunafstand 1,0 m	0,75 kN/m
Steunafstand 1,5 m	0,22 kN/m
Steunafstand 2,0 m	0,15 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

Belastingsdiagram draadgoot GR-Magic type GRM 35

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nee	6000060	m	6 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nee	6000062	m	6 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nee	6000063	m	6 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nee	6000064	m	6 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nee	6000066	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel voor draadgoot, vergrendelbaar FS	DGRR 300 FS	6001848	m	6 m
Hoekstuk G	GEV 36 G	6016715	Stuks	20 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 30 FS	TSG 30 FS	6062050	m	45 m
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Aftakplaat FS	KAB GR FS	6220139	Stuks	10 Stuks
