Draadgoot GR-Magic® 55 A2 3000 | 300 | 55 | 4,8 | 129 | ja

Draadgoot GR-Magic® 55 A2

Art.nr. 6001078 | EAN 4012196101771

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).

Technische gegevens

Afmetingen

Afm. H	58 mm
Belastingstesttype conform IEC 61537	Type II
Brandwering	Functiebehoud kabelspecifieke draagconstructie
Breedte	300 mm
Breedte	11,81 in
CO2-voetafdruk (GWP) van wieg tot poort	9,6765 kg CO2e / 1 Meter

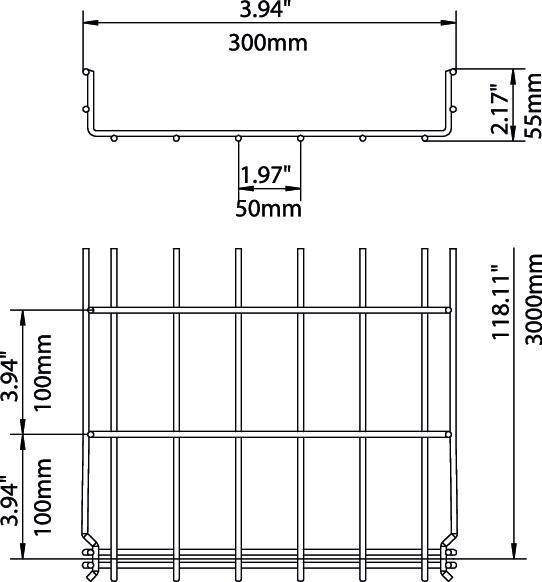

Dimensie	55x300x3000
Draaddiameter	4,8 mm
Functiebehoud	ja
Geïntegreerd scheidingsschot	zonder
Hoogte	2,17 in
Hoogte	55 mm
Kleur	roestvrij staal
Lengte	3000 mm

Maat B	300 mm
Materiaal	Roestvast staal 1.4301
Nuttige doorsnede	129 cm²
Nuttige doorsnede	12900 mm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Roestvast staal, gebeitst	ja
Schroefloze verbinder	ja
Steunafstand 1,0 m	0,7 kN/m
Steunafstand 1,5 m	0,5 kN/m
Steunafstand 2,0 m	0,25 kN/m
Steunafstand 2,5 m	0,2 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder

Technische gegevens

Belastingsdiagram draadgoot type GRM 55 VA

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001070	m	6 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001072	m	6 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001074	m	6 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001076	m	6 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001078	m	6 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001080	m	6 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6001082	m	6 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nee	6001085	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

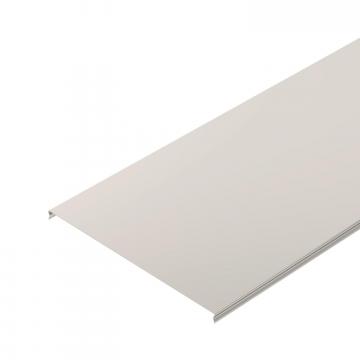

Deksel voor draadgoot, afsluitbaar A2	DGRR 300 A2	6001868	m	3 m
Hoekverbinder A2	GEV 36 A2	6016731	Stuks	20 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 45 A2	TSG 45 A2	6062025	m	3 m
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Aftakplaat A2	KAB GR A2	6220145	Stuks	10 Stuks
