Draadgoot GR-Magic® 55 A4 3000 | 100 | 55 | 3,9 | 40 | ja

Draadgoot GR-Magic® 55 A4

Art.nr. 6001088 | EAN 4012195166016

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

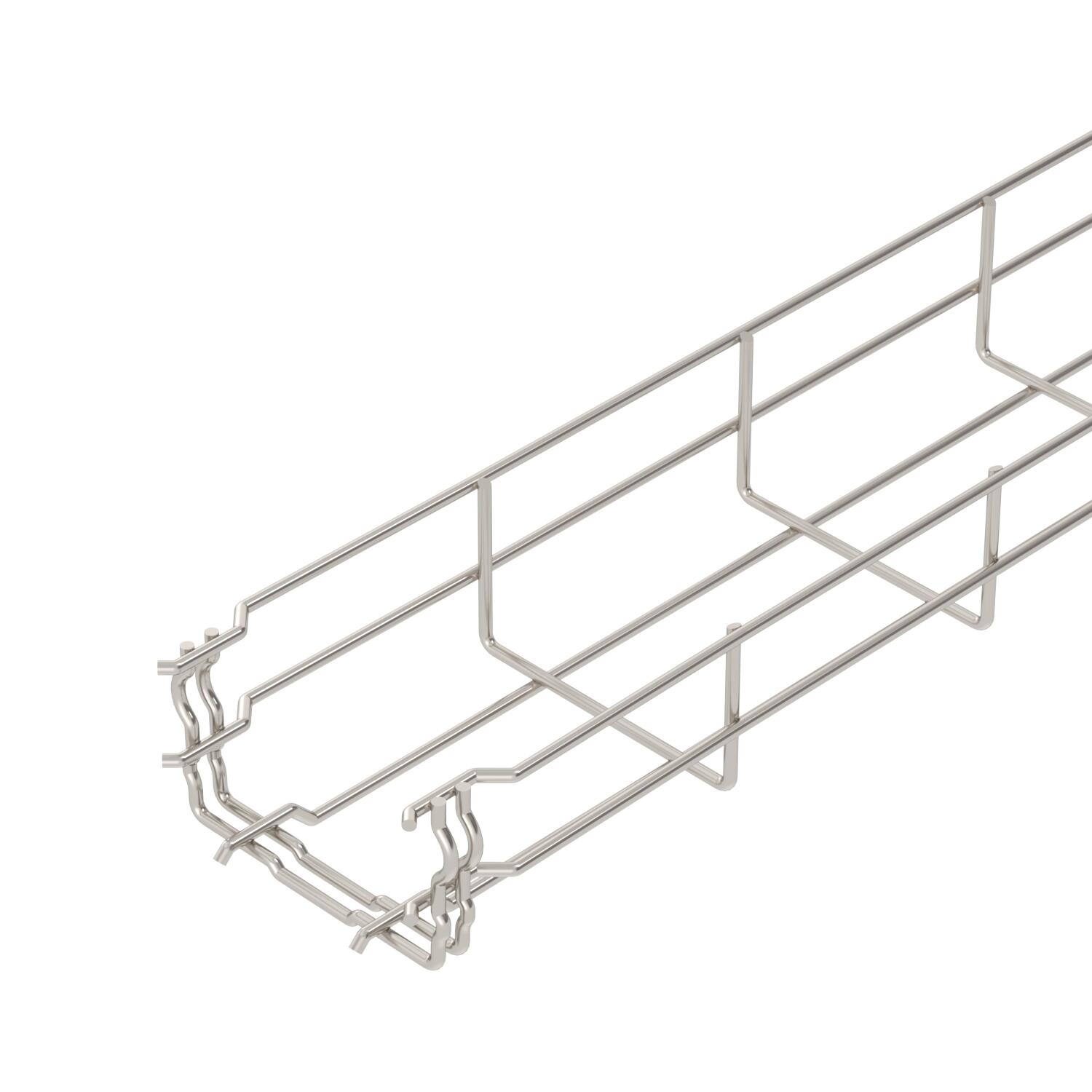

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).

Technische gegevens

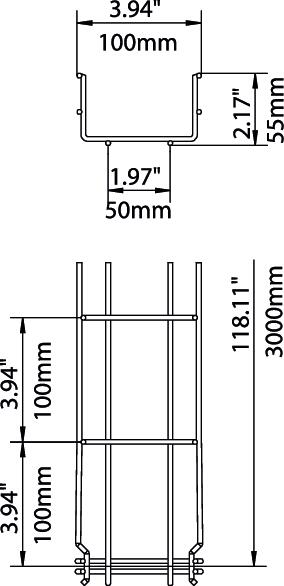

Afmetingen

Afm. H	58 mm
Belastingstesttype conform IEC 61537	Type II
Brandwering	Functiebehoud kabelspecifieke draagconstructie
Breedte	3,94 in
Breedte	100 mm
CO2-voetafdruk (GWP) van wieg tot poort	3,6441 kg CO2e / 1 Meter
Dimensie	55x100x3000
Draaddiameter	3,9 mm
Functiebehoud	ja
Geïntegreerd scheidingsschot	zonder
Hoogte	55 mm
Hoogte	2,17 in
Kleur	roestvrij staal
Lengte	3000 mm
Maat B	100 mm

Materiaal	Roestvast staal 1.4401
Nuttige doorsnede	4000 mm²
Nuttige doorsnede	40 cm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Roestvast staal, gebeitst	ja
Schroefloze verbinder	ja
Steunafstand 1,0 m	0,35 kN/m
Steunafstand 1,5 m	0,2 kN/m
Steunafstand 2,0 m	0,1 kN/m
Steunafstand 2,5 m	0,1 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

Belastingsdiagram draadgoot type GRM 55 VA

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001087	m	6 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001088	m	6 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001090	m	6 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001091	m	6 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001093	m	6 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001095	m	6 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6001097	m	6 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nee	6001099	m	6 m
