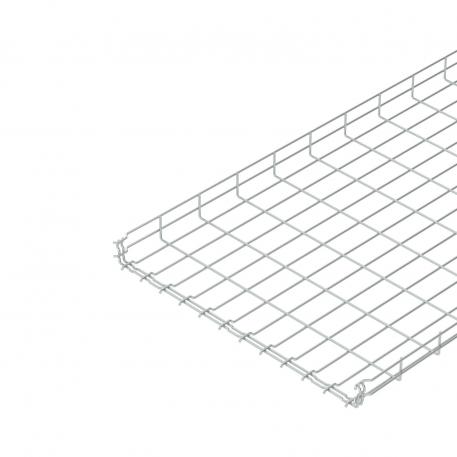

Draadgoot GR-Magic® 55 G 3000 | 600 | 55 | 4,8 | 265 | nee

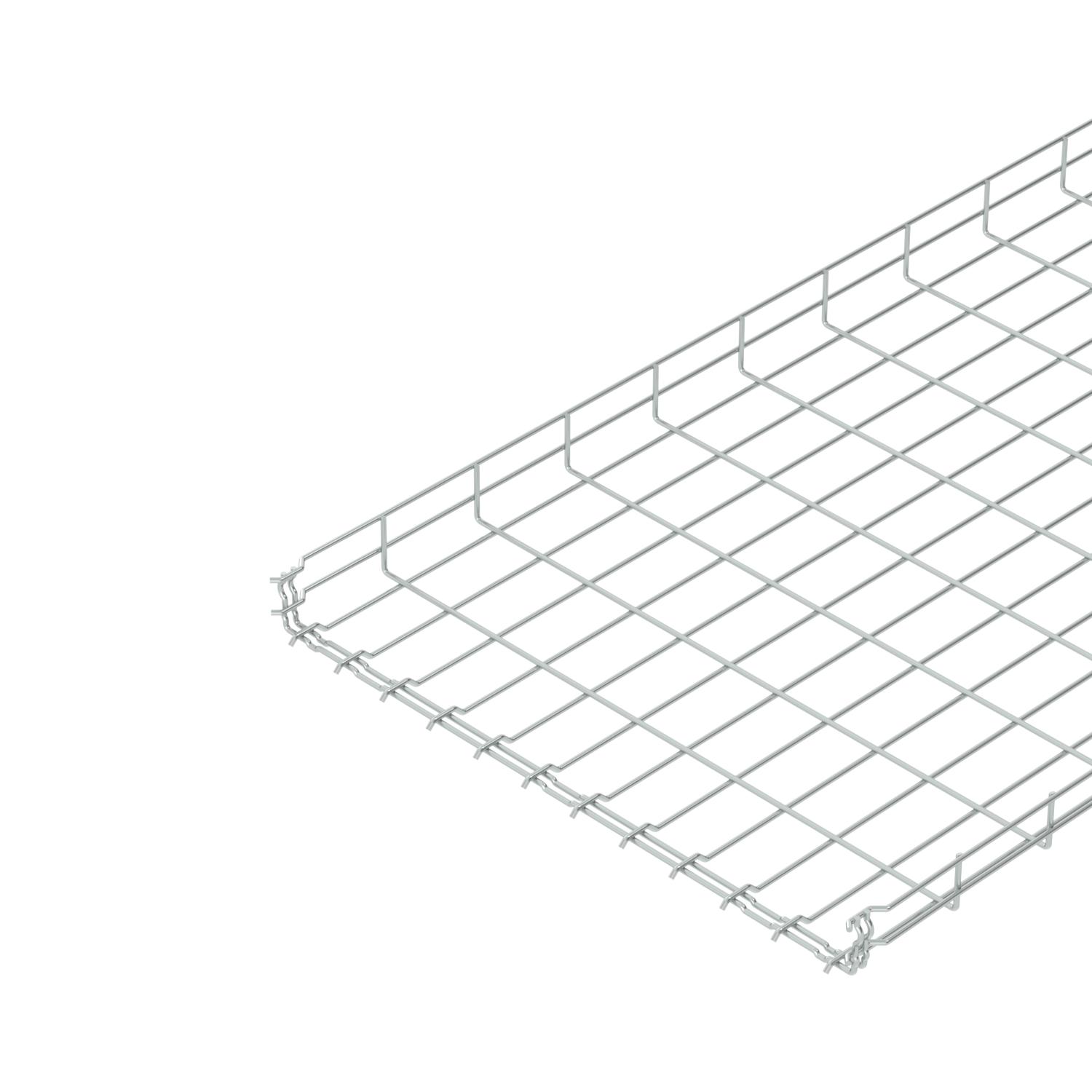

Draadgoot GR-Magic® 55 G

Art.nr. 6001454 | EAN 4012196858859

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder met een hoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Gedetailleerde informatie over de UL-classificatie vindt u in het desbetreffende certificaat.

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).

Getest op functiebehoud volgens DIN 4102 deel 12 (type: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, montageversie en paramaters volgens geldig certificaat).

Getest voor installatie boven verlaagde brandwerende plafonds (type: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, bloodstelling aan 30min brand, uitvoering van de installatie en paramaters volgens brandbeveiligingsverklaringen).

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Brandwering	Toepassing branddeken
Dimensie	55x600x3000
Draaddiameter	4,8 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Kleur	zink
Materiaal	staal
Nuttige doorsnede	26500 mm²

Nuttige doorsnede	265 cm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

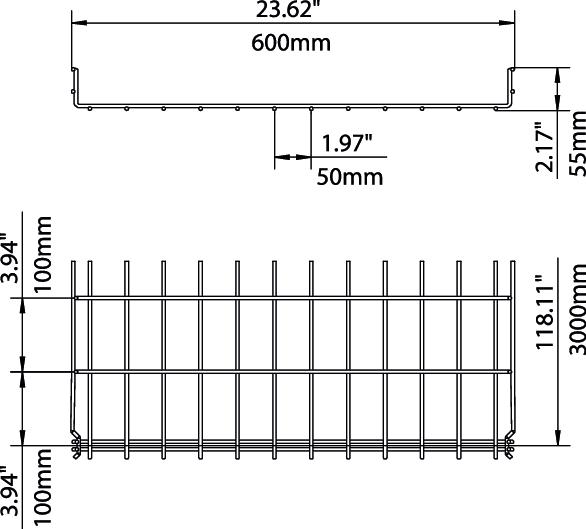

Afmetingen

Afm. H	58 mm
Breedte	600 mm
Breedte	23,62 in
Hoogte	55 mm

Hoogte	2,17 in
Lengte	3000 mm
Maat B	600 mm

Belastingen

Steunafstand 1,0 m	0,9 kN/m
Steunafstand 1,5 m	0,6 kN/m

Steunafstand 2,0 m	0,3 kN/m
Steunafstand 2,5 m	0,25 kN/m

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	5,8859 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	5,8859 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Technische gegevens

Belastingdiagram draadgoot GR-Magic type GRM 55

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001441	m	6 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001442	m	6 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001444	m	6 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001446	m	6 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	6001447	m	6 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001448	m	6 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001450	m	6 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	nee	6001451	m	6 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6001452	m	6 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nee	6001454	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

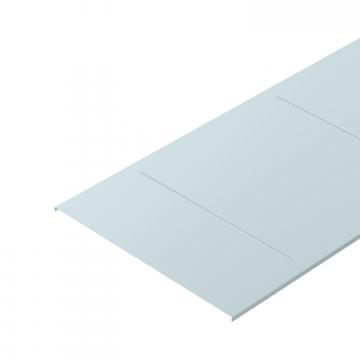

Deksel voor draadgoot, vergrendelbaar FS	DGRR 600 FS	6001854	m	6 m
Hoekstuk G	GEV 36 G	6016715	Stuks	20 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Aftakplaat FS	KAB GR FS	6220139	Stuks	10 Stuks
