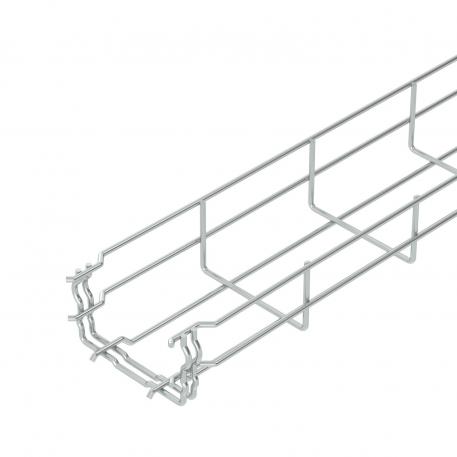

Draadgoot GR-Magic® 55 G 3000 | 100 | 55 | 3,9 | 40 | ja

Draadgoot GR-Magic® 55 G

Art.nr. 6001442 | EAN 4012196858552

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder met een hoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Gedetailleerde informatie over de UL-classificatie vindt u in het desbetreffende certificaat.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Brandwering	Functiebehoud kabelspecifieke draagconstructie
Dimensie	55x100x3000
Draaddiameter	3,9 mm
Functiebehoud	ja
Geïntegreerd scheidingsschot	zonder
Materiaal	staal
Nuttige doorsnede	40 cm²

Nuttige doorsnede	4000 mm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

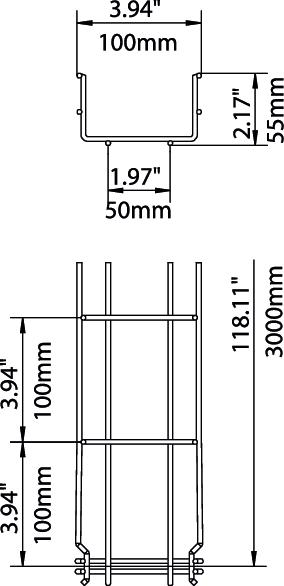

Afmetingen

Afm. H	58 mm
Breedte	3,94 in
Breedte	100 mm
Hoogte	55 mm

Hoogte	2,17 in
Lengte	3000 mm
Maat B	100 mm

Belastingen

Steunafstand 1,0 m	0,35 kN/m
Steunafstand 1,5 m	0,2 kN/m

Steunafstand 2,0 m	0,1 kN/m
Steunafstand 2,5 m	0,1 kN/m

Technische gegevens

Belastingdiagram draadgoot GR-Magic type GRM 55

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	nee	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nee	6001454	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel voor draadgoot, vergrendelbaar FS	DGRR 100 FS	6001842	m	24 m
Hoekstuk G	GEV 36 G	6016715	Stuks	20 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Aftakplaat FS	KAB GR FS	6220139	Stuks	10 Stuks
