Draagklem, met schroefdraadbout onder

Art.nr. 1488291 | EAN 4012197389413

Art.nr. / Type

Lengte

Breedte	45 mm

Hoogte	36 mm

Maat L

Flensdikte F min.

Flensdikte F max.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draagklem, met schroefdraadbout M6 onder voor individuele montage-oplossingen. Bevestiging op stalen dragers door opslaan.

Technische gegevens

Technische gegevens

Aansluittype/-component	Schroefdraad
Breedte	45 mm
Breukbelasting	0,45 kN
Dimensie	3-7mm
Flensdikte F max.	7 mm
Flensdikte F min.	3 mm
Hoogte	36 mm
Kleur	zink
Lengte	33 mm

Maat L	33 mm
Materiaal	staal
Oppervlak	Zinklamel
Scharnier instelbaar	nee
Scharnierend	nee
Schroefdraad	M6 x 9 mm
Schroefdraad metrisch	6
Type bevestiging	klemmen

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Maat L	Flensdikte F min.	Flensdikte F max.	Art.nr.	Aantal	kl. VKE
SCUTB 3-7 M6	33 mm	45 mm	36 mm	33 mm	3 mm	7 mm	1488291	Stuks	100 Stuks
SCUTB 7-13 M6	36 mm	45 mm	36 mm	36 mm	7 mm	13 mm	1488293	Stuks	100 Stuks
SCUTB 14-20 M6	40 mm	45 mm	36 mm	40 mm	14 mm	20 mm	1488295	Stuks	100 Stuks

Downloads

Specificatieblad SCUTB 3-7 M6 / 1488291 , 0.20MB , pdf

Catalogus Cable support systems , 54.52MB , pdf

EU Conformiteitsverklaring SCUTB 3-7 M6 / 1488291 , 0.13MB , pdf

UK-Conformiteitsverklaring SCUTB 3-7 M6 / 1488291 , 0.09MB , pdf

Download

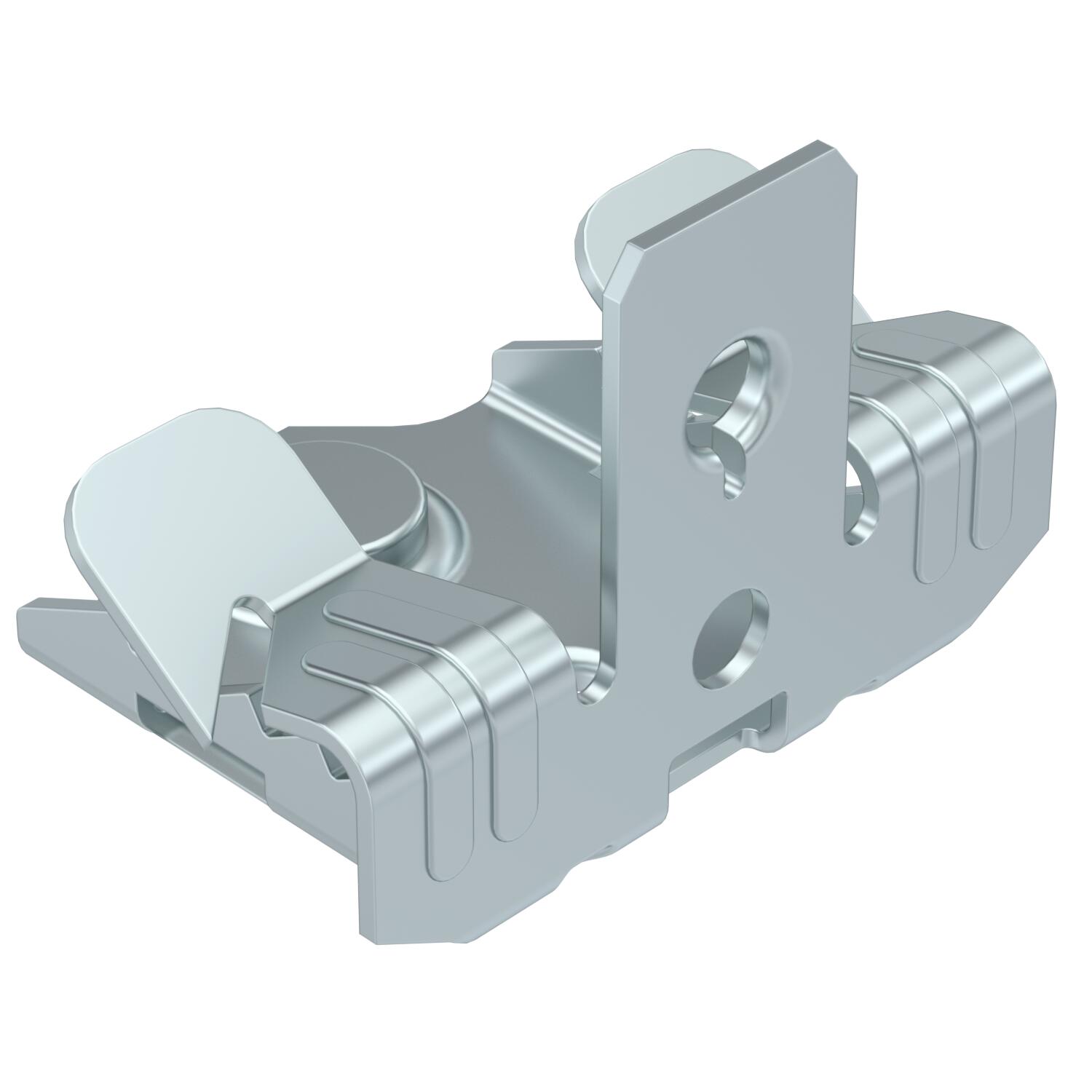

Productgrafiek SCUTB 3-7 M6 / 1488291, 58.24 kB, jpg

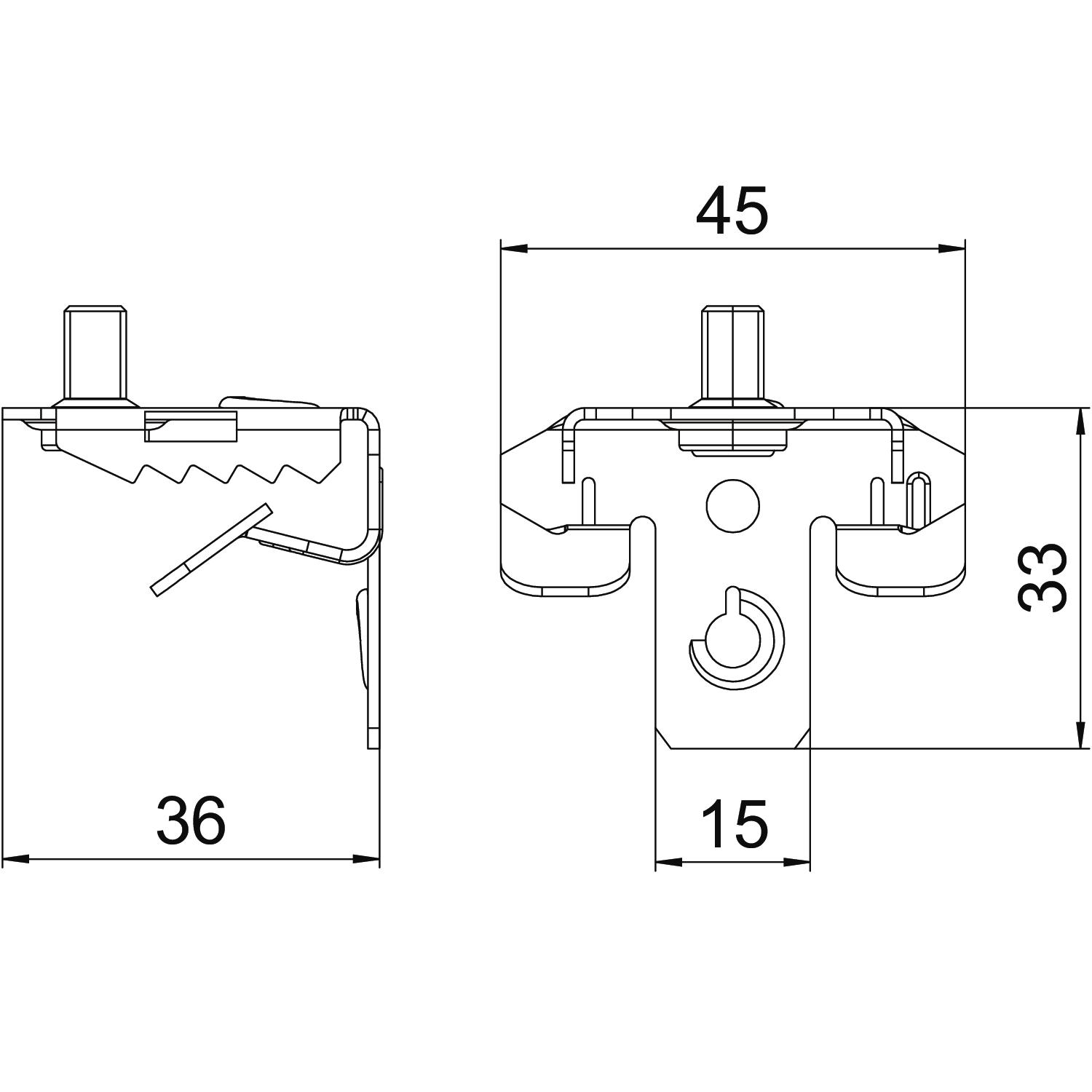

Dimensionale tekening SCUTB 3-7 M6 / 1488291, 73.45 kB, jpg
