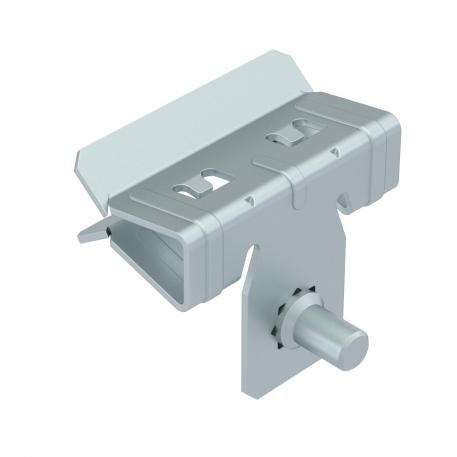

Draagklem, met schroefdraadbout zijkant

Art.nr. 1488271 | EAN 4012197392277

Art.nr. / Type

Lengte	35 mm

Breedte	40 mm

Hoogte

Maat L

Flensdikte F min.

Flensdikte F max.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draagklem, met schroefdraadbout M6 zijkant voor individuele montage-oplossingen. Bevestiging op stalen dragers door opslaan.

Technische gegevens

Technische gegevens

Aansluittype/-component	Schroefdraad
Breedte	40 mm
Breukbelasting	0,45 kN
Dimensie	1,5-4mm
Flensdikte F max.	4 mm
Flensdikte F min.	1,5 mm
Hoogte	23 mm
Kleur	zink

Lengte	35 mm
Maat L	35 mm
Materiaal	staal
Oppervlak	Zinklamel
Scharnier instelbaar	nee
Scharnierend	nee
Schroefdraad metrisch	6
Type bevestiging	klemmen

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Maat L	Flensdikte F min.	Flensdikte F max.	Art.nr.	Aantal	kl. VKE
SCVTB 1,5-4 M6	35 mm	40 mm	23 mm	35 mm	1,5 mm	4 mm	1488271	Stuks	100 Stuks
SCVTB 4-10 M6	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488273	Stuks	100 Stuks
SCVTB 10-15 M6	35 mm	40 mm	42 mm	41 mm	10 mm	15 mm	1488275	Stuks	100 Stuks
SCVTB 15-20 M6	35 mm	40 mm	42 mm	41 mm	15 mm	20 mm	1488277	Stuks	100 Stuks

Downloads

Specificatieblad SCVTB 1,5-4 M6 / 1488271 , 0.20MB , pdf

Catalogus Cable support systems , 54.52MB , pdf

EU Conformiteitsverklaring SCVTB 1,5-4 M6 / 1488271 , 0.12MB , pdf

UK-Conformiteitsverklaring SCVTB 1,5-4 M6 / 1488271 , 0.09MB , pdf

Download

Productgrafiek SCVTB 1,5-4 M6 / 1488271, 58.44 kB, jpg

Dimensionale tekening SCVTB 1,5-4 M6 / 1488271, 66.26 kB, jpg

SCVTB 1,5-4 M6 / 1488271
