Let op: Dit artikel staat op uitloop.

Draagklem, voor buizen, open/onder | | | 20 | | | | 3 | 7

morepic-1

morepic-2

morepic-3

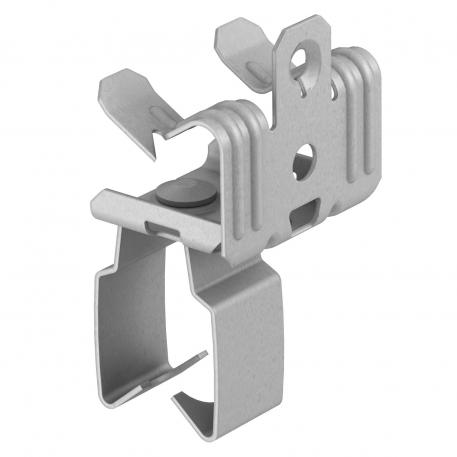

Draagklem, voor buizen, open/onder

Art.nr. 1483751 | EAN 4012196502776

Art.nr. / Type

Buis-/kabeldiameter min.

Flensdikte F min.

Flensdikte F max.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draagklemmen om op de stalen balk te slaan met open buishouder als individuele bevestigingsoplossing op dragers.

Technische gegevens

Technische gegevens

Aansluittype/-component	Buis/kabel
Breukbelasting	0,11 kN
Buis-/kabeldiameter min.	20 mm
Dimensie	3-7mm
Flensdikte F max.	7 mm
Flensdikte F min.	3 mm
Materiaal	staal

Oppervlak	Zinklamel
Scharnier instelbaar	nee
Scharnierend	nee
Schroefdraad	M6
Schroefdraad metrisch	6
Type bevestiging	klemmen

Alle typen

Alle typen

Type	Buis-/kabeldiameter min.	Flensdikte F min.	Flensdikte F max.	Art.nr.	Aantal	kl. VKE
BCVPO 3-7 D20	20 mm	3 mm	7 mm	1483751	Stuks	50 Stuks
BCVPO 14-20 D32	32 mm	14 mm	20 mm	1483775	Stuks	50 Stuks

Downloads

Specificatieblad BCVPO 3-7 D20 / 1483751 , 0.16MB , pdf

REACH Conformiteitsverklaring BCVPO 3-7 D20 / 1483751 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring BCVPO 3-7 D20 / 1483751 , 0.13MB , pdf

Download

Productgrafiek BCVPO 3-7 D20 / 1483751, 89.36 kB, jpg

Dimensionale tekening BCVPO 3-7 D20 / 1483751, 19.84 kB, jpg

BCVPO 3-7 D20 / 1483751
