Inbouweenheid GES6 met borgschuif
Art.nr. 7405321 | EAN 4012195883616
- Productbeschrijving
-
ProductbeschrijvingApparatuurdoos met borgschuif voor max. 9 Modul 45 individuele apparaten in 3 UT3 universele dragers, toepasbaar in kanaalsystemen en systeemvloeren binnenshuis.
Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3, 8 of 10 mm.
inbouweenheid met borgschuif, 3-voudig, voor montage van de montagedrager MT6. Er kunnen 3 APMT2-afdekplaten worden geïnstalleerd.
Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3,8 of 10 mm.
Tot maximaal 6 inbouwapparaten toepasbaar met een centraalplaat 50mm.
-
- Technische gegevens
-
Technische gegevens

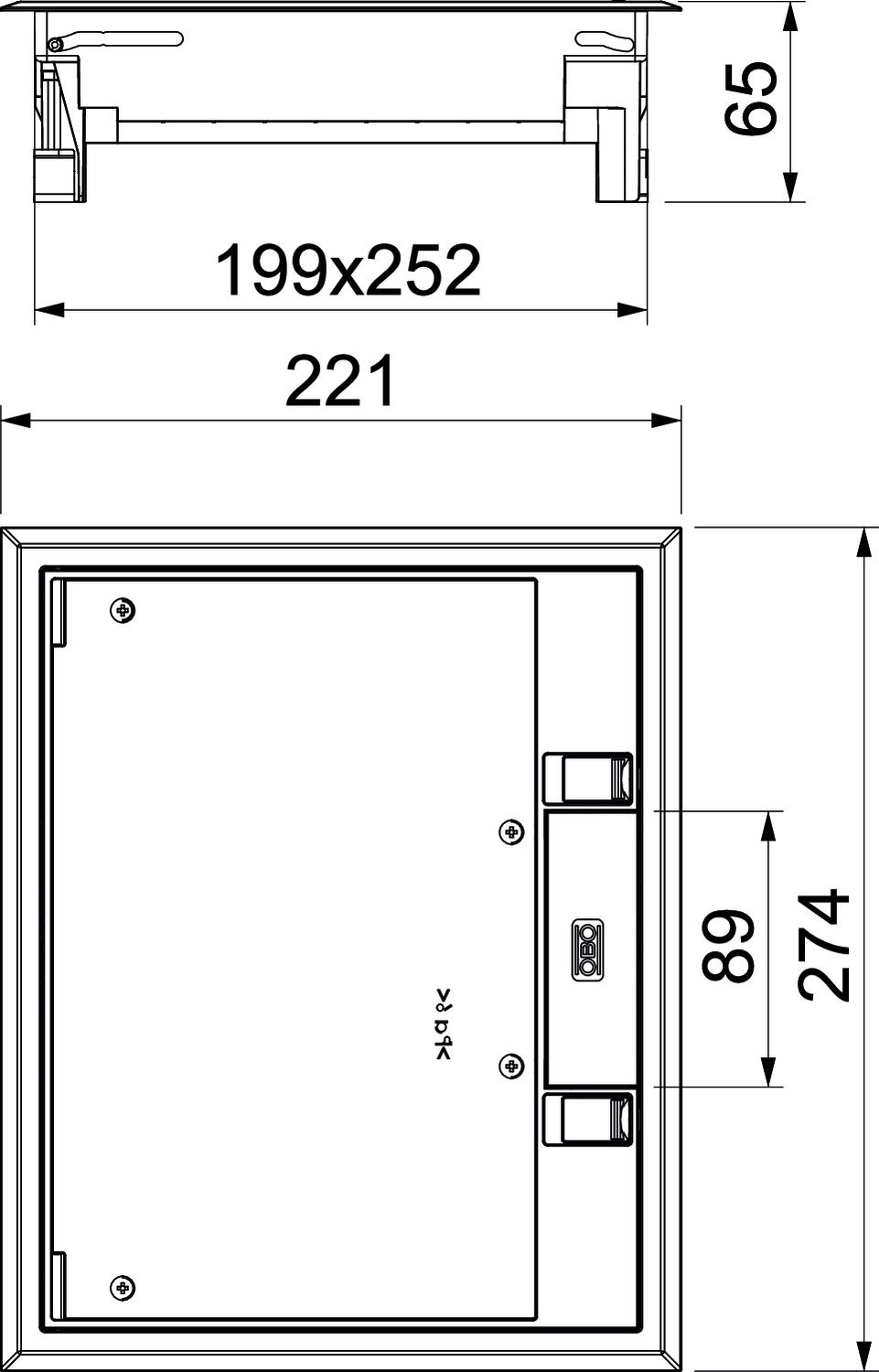

Aantal inbouwbare apparaten 9 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 Beschermraam vloerbekleding ja Breedte 274 mm Breedte buitenmaat 274 mm Breedte inbouwmaat 253 mm CO2-voetafdruk (GWP) van wieg tot poort 4,1226 kg CO2e / 1 Stuk Dikte vloerbedekking 5 mm Dimensie 274x221x66 Floor covering thickness max. 10 mm Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Heavy-duty uitvoering nee Hoogte 65 mm Hoogte dekvloer min. 73 mm Inbouwdiepte 73 mm Kleur Grijs; RAL 7011 Lengte 221 mm Lengte buitenmaat 221 mm Lengte inbouwmaat 201 mm Materiaal Polyamide Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden 6 Openingsmechanisme Vergrendelschuif Raamuitvoering Frame voor tapijtrand Spanbereik D max. 75 mm Spanbereik D min. 8 mm Toelatingen VDE Type inbouwsysteem UT3 Uitvoering Rechthoekig Uitvoering leidinguitlaat Draaibaar Verticale last, groot oppervlak tot 3.000 N Verticale last, klein oppervlak tot 2.000 N Vloerhoogte min. 73 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling
GES RV 7407536 2 Stuks
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, lengte 165 mm
MTU 2 7407836 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks - Downloads
-
Specificatieblad GES6-2U10T 7011 / 7405321 , 0.22MB , pdfEU Conformiteitsverklaring GES6-2U10T 7011 / 7405321 , 0.12MB , pdfREACH Conformiteitsverklaring GES6-2U10T 7011 / 7405321 , 0.13MB , pdfRoHS Conformiteitsverklaring GES6-2U10T 7011 / 7405321 , 0.13MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfMontagehandleiding Montagehandleiding GES 2U , 0.19MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
