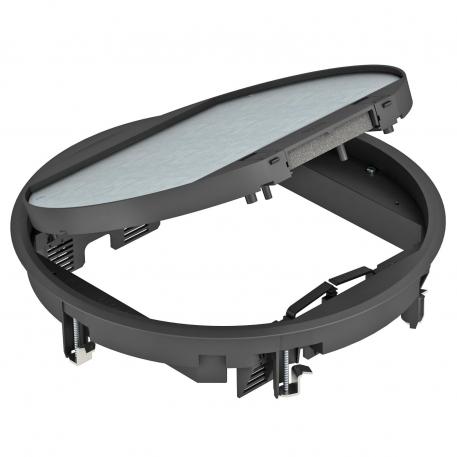

Inbouweenheid GESR9 met borgschuif
Art.nr. 7405466 | EAN 4012195840725
- Productbeschrijving
-
ProductbeschrijvingApparatuurdoos met borgschuif voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Vloerbekledingsuitsparing in het klapdeksel 5 mm, indien nodig kan dit ingesteld worden op 3, 10 of 12 mm.
Inbouweenheid met vergrendelschuif, 3 compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
Vloerbekleding uitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3, 10 of 12 mm.
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
-
- Technische gegevens
-
Technische gegevens
Aantal inbouwbare apparaten 12 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 Beschermraam vloerbekleding ja Buitendiameter 324 mm CO2-voetafdruk (GWP) van wieg tot poort 8,2031 kg CO2e / 1 Stuk Dikte vloerbedekking 5 mm Dimensie Ø324x68 Floor covering thickness max. 12 mm Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal ja Heavy-duty uitvoering nee Inbouwdiameter 304 Inbouwdiepte 73 mm Kleur grafietzwart; RAL 9011 Materiaal Polyamide Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden R9 Openingsmechanisme Vergrendelschuif Raamuitvoering Frame voor tapijtrand Spanbereik D max. 75 mm Spanbereik D min. 8 mm Toelatingen VDE Type inbouwsysteem UT4 Uitvoering rond Uitvoering leidinguitlaat Draaibaar Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 72 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling
GES RV 7407536 2 Stuks
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm
MTU 3 7407840 1 Stuks
Universele drager UT4, Module 45®, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks - Downloads
-
Specificatieblad GESR9-2U12T 9011 / 7405466 , 0.26MB , pdfEU Conformiteitsverklaring GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfREACH Conformiteitsverklaring GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfRoHS Conformiteitsverklaring GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfMontagehandleiding Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfMontagehandleiding Montagehandleiding GESR9-U , 0.20MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
