Kabelgoot MKS-Magic® 110 A2 3050 | 200 | 110 | 1 | nee | roestvrij staal | Roestvast staal 1.4301 | blank, nabehandeld

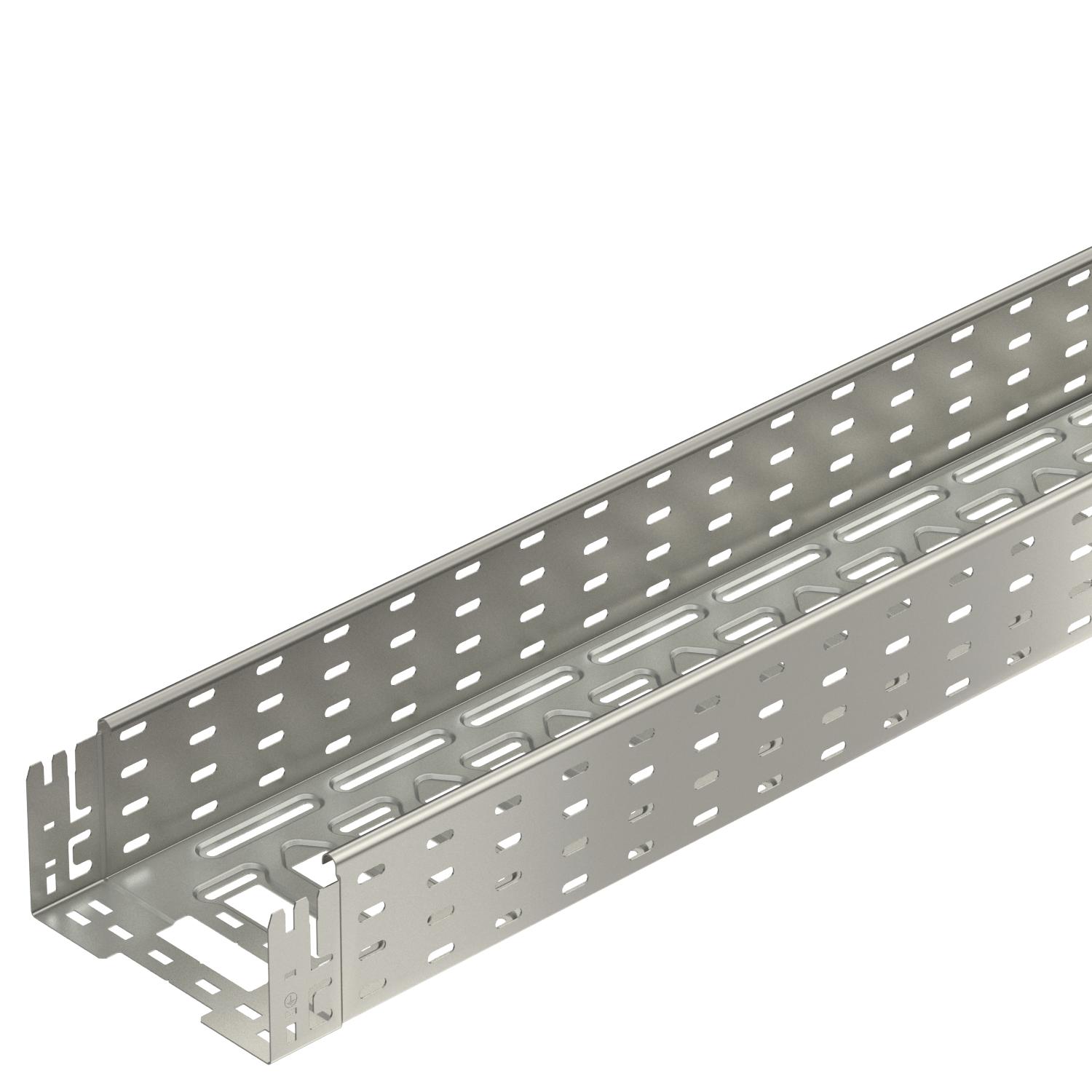

Kabelgoot MKS-Magic® 110 A2

Art.nr. 6059194 | EAN 4012195831174

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	110 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	roestvrij staal

Materiaal	Roestvast staal 1.4301

Oppervlak	blank, nabehandeld

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	17,0382 kg CO2e / 1 Meter
Dimensie	110x200x3050
Effectieve lengte	3000 mm
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	110 mm
Kleur	roestvrij staal
Lengte	3050 mm
Maat B	200 mm
Maat L	80 mm
Maat x	96 mm
Maat y	162 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Roestvast staal 1.4301

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	218 cm²
Nuttige doorsnede	21800 mm²
Oppervlak	blank, nabehandeld
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2 kN/m
Steunafstand 2,0 m	1,5 kN/m
Steunafstand 2,5 m	1,07 kN/m
Steunafstand 3,0 m	0,7 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type MKSM 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059194	m	3 m
MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059202	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

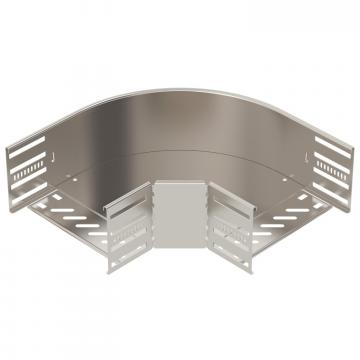

90°-bocht 110 A2	RB 90 120 A2	6036862	Stuks	1 Stuks

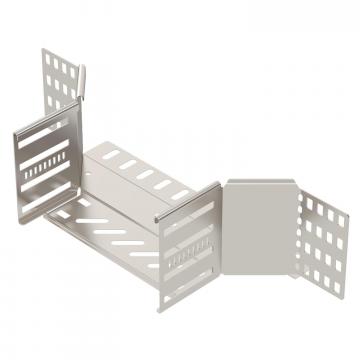

Aanbouw-aftakstuk 110 A2	RAA 120 A2	6042347	Stuks	1 Stuks

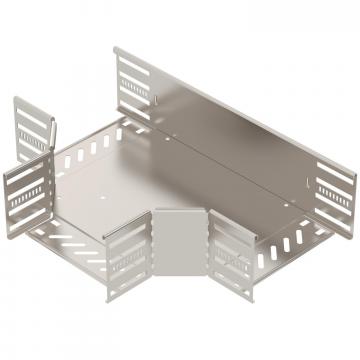

T-stuk 110/200 A2	RT 120 A2	6038362	Stuks	1 Stuks
Deksel met draaigrendel A2	DRL 200 A2	6052894	m	3 m
Scheidingsschot 110 A2	TSG 110 A2	6062255	m	3 m
