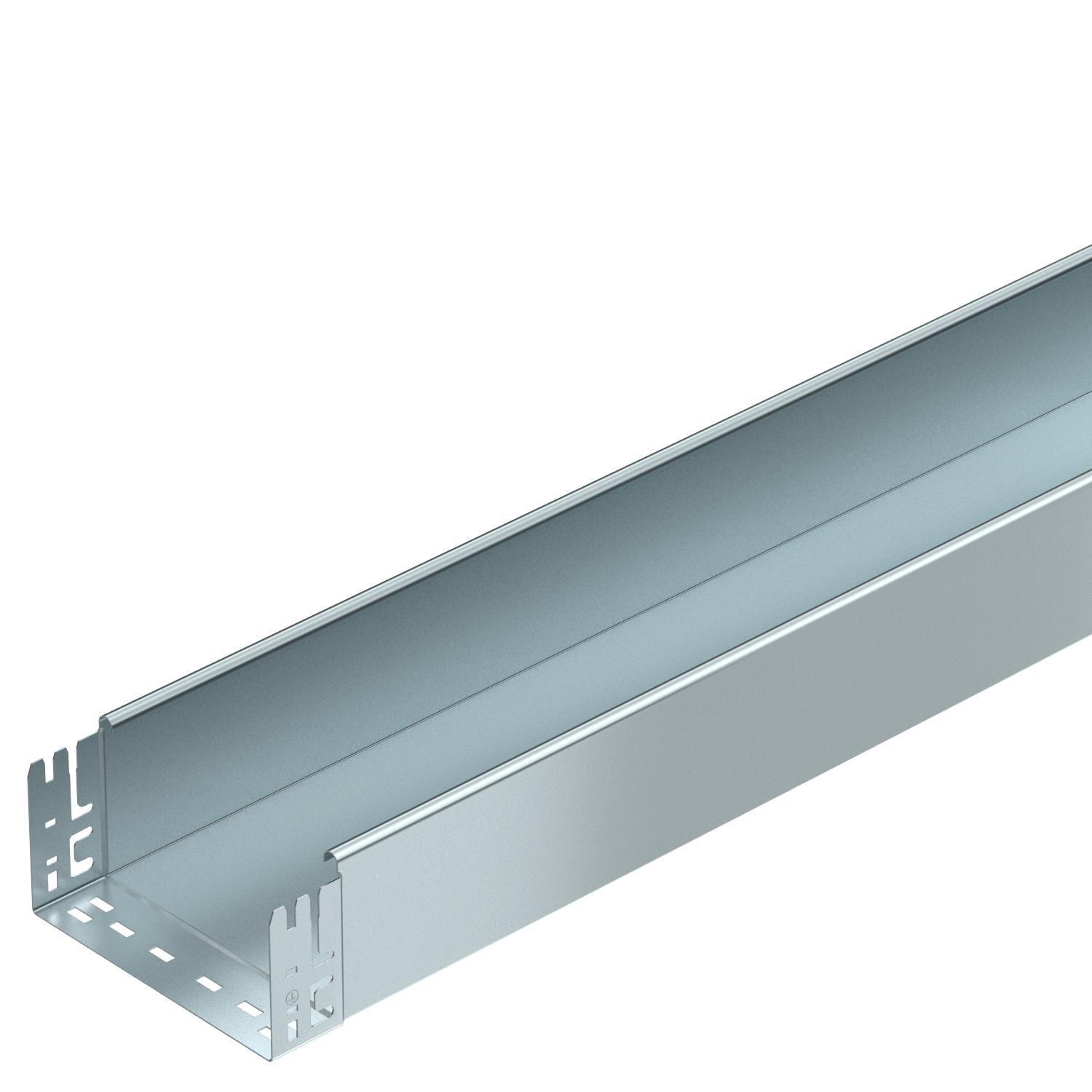

Kabelgoot MKS-Magic® 110 ongeperforeerd FS

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	110 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	zink

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	7,9924 kg CO2e / 1 Meter
Dimensie	110x200x3050
Effectieve lengte	3000 mm
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	3050 mm
Maat B	200 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	nee
NATO Gatenpatroon	nee

Nuttige doorsnede	21800 mm²
Nuttige doorsnede	218 cm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,85 kN/m
Steunafstand 2,0 m	1,3 kN/m
Steunafstand 2,5 m	0,75 kN/m
Steunafstand 3,0 m	0,6 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSMU 110 FS	3050 mm	100 mm	110 mm	1 mm	nee	zink	staal	bandverzinkt	6059382	m	6 m
MKSMU 115 FS	3050 mm	150 mm	110 mm	1 mm	nee	zink	staal	bandverzinkt	6059384	m	6 m
MKSMU 120 FS	3050 mm	200 mm	110 mm	1 mm	nee	zink	staal	bandverzinkt	6059386	m	6 m
MKSMU 130 FS	3050 mm	300 mm	110 mm	1 mm	nee	zink	staal	bandverzinkt	6059388	m	6 m
MKSMU 140 FS	3050 mm	400 mm	110 mm	1 mm	nee	zink	staal	bandverzinkt	6059390	m	6 m
MKSMU 150 FS	3050 mm	500 mm	110 mm	1 mm	nee	zink	staal	bandverzinkt	6059392	m	6 m
MKSMU 160 FS	3050 mm	600 mm	110 mm	1 mm	nee	zink	staal	bandverzinkt	6059394	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

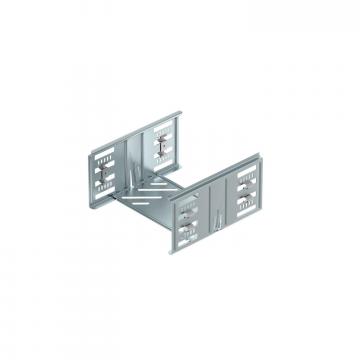

Koppelplaatset Magic FS	KTSMV 120 FS	6069094	Stuks	1 Stuks

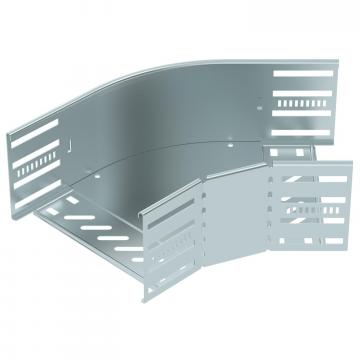

45°-bocht 110 FS	RB 45 120 FS	6036302	Stuks	1 Stuks

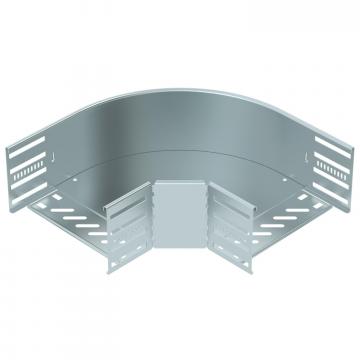

90°-bocht 110 FS	RB 90 120 FS	6036804	Stuks	1 Stuks

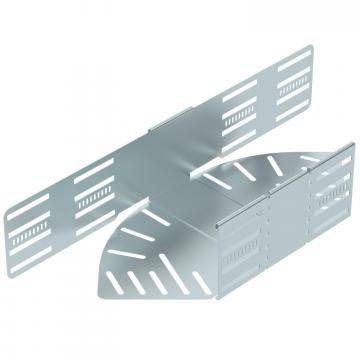

Bocht hoek verstelbaar 110 FS	RB W 120 FS	6037304	Stuks	1 Stuks

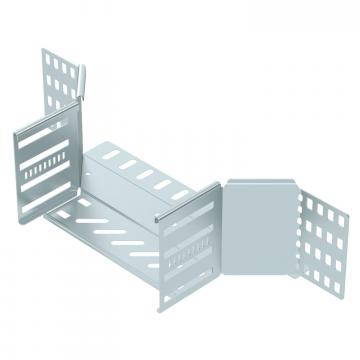

Aanbouw-aftakstuk 110 FS	RAA 120 FS	6042155	Stuks	1 Stuks

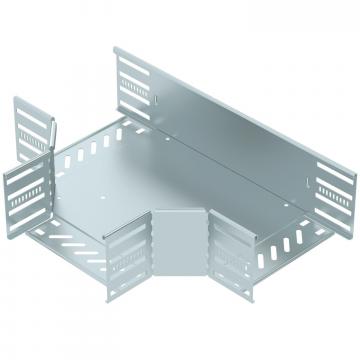

T-stuk 110 FS	RT 120 FS	6038304	Stuks	1 Stuks

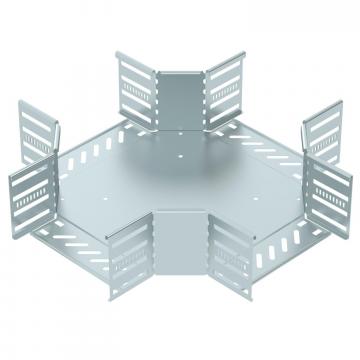

Kruising 110 FS	RK 120 FS	7027353	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 200 FS	6052207	m	6 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
