Kabelgoot MKS-Magic® 85 FS 3050 | 400 | 85 | 1 | nee | zink | staal | bandverzinkt

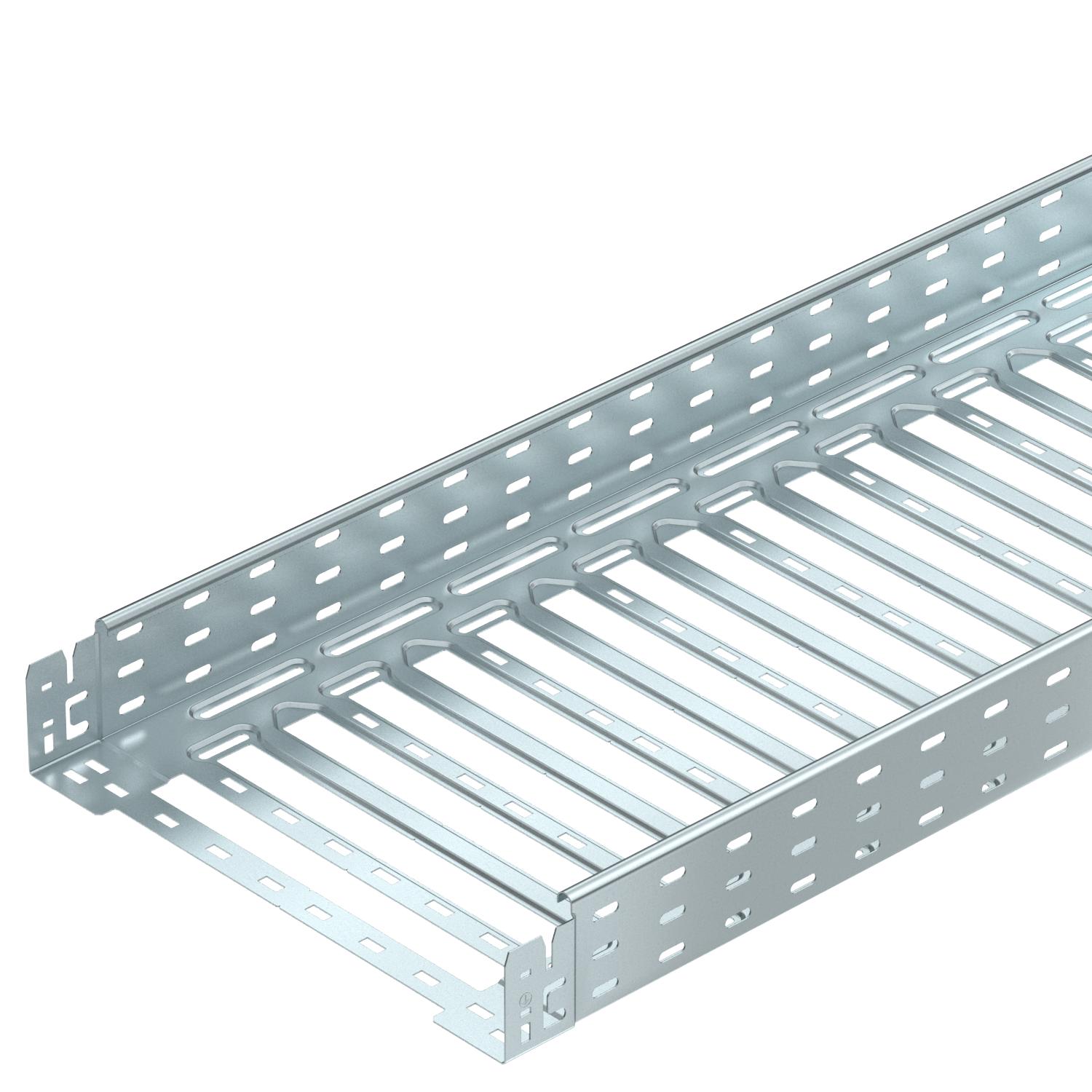

Kabelgoot MKS-Magic® 85 FS

Art.nr. 6059088 | EAN 4012195830382

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	85 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	zink

Materiaal	staal

Oppervlak	bandverzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	400 mm
CO2-voetafdruk (GWP) van wieg tot poort	10,6672 kg CO2e / 1 Meter
Dimensie	85x400x3050
Effectieve lengte	3000 mm
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	85 mm
Kleur	zink
Lengte	3050 mm
Maat B	400 mm
Maat L	280 mm
Maat x	296 mm
Maat y	362 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	staal

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
NEMA-belastingsklasse	8A
Nuttige doorsnede	338 cm²
Nuttige doorsnede	33800 mm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 2,0 m	1,25 kN/m
Steunafstand 2,5 m	1 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type MKSM 85

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059080	m	6 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059084	m	6 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059086	m	6 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059088	m	6 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059090	m	6 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059092	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaatset Magic FS	KTSMV 840 FS	6069010	Stuks	1 Stuks
45°-bocht 85 FS	RB 45 840 FS	6036206	Stuks	1 Stuks
90°-bocht 85 FS	RB 90 840 FS	6036706	Stuks	1 Stuks
Bocht hoek verstelbaar 85 FS	RB W 840 FS	6037206	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FS	RAA 840 FS	6042137	Stuks	1 Stuks
T-stuk 85 FS	RT 840 FS	6038216	Stuks	1 Stuks
Kruising 85 FS	RK 840 FS	7027337	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 400 FS	6052401	m	6 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
90° bocht Magic 85 FS	RBM 90 840 FS	6041496	Stuks	1 Stuks
Bocht variabel Magic 85 FS	RBMV 840 FS	6040588	Stuks	1 Stuks
