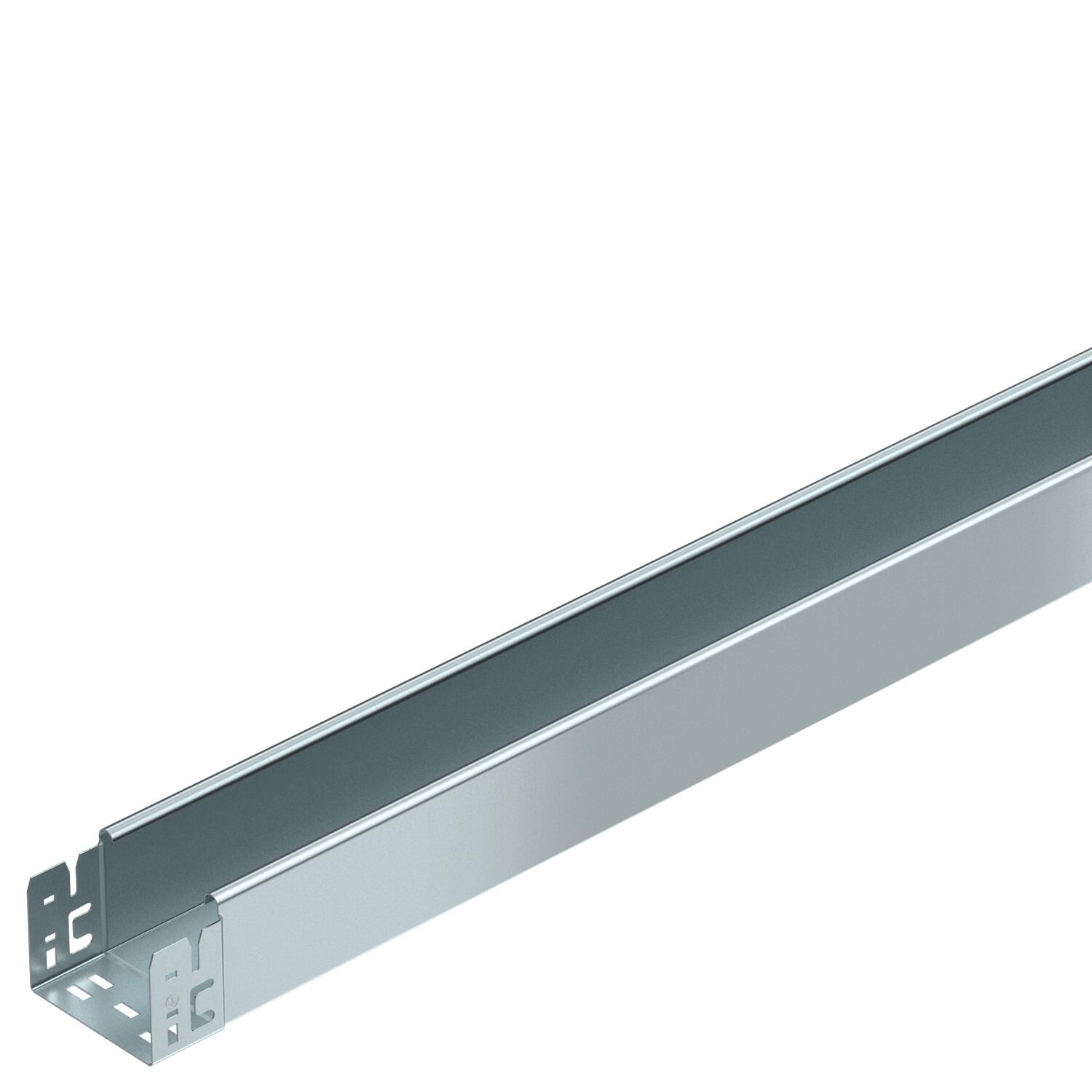

Kabelgoot MKS-Magic® 85 ongeperforeerd FS

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	85 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	zink

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	85x100x3050
Effectieve lengte	3000 mm
Functiebehoud	nee
Kleur	zink
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	nee
NATO Gatenpatroon	nee

Nuttige doorsnede	83 cm²
Nuttige doorsnede	8300 mm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Breedte	100 mm
Hoogte	85 mm

Lengte	3050 mm
Maat B	100 mm

Steunafstand 1,5 m	1,75 kN/m
Steunafstand 1,75 m	1,4 kN/m

Steunafstand 2,0 m	1,1 kN/m
Steunafstand 2,5 m	0,5 kN/m

CO2-voetafdruk (GWP) van wieg tot poort	5,3178 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	5,3178 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSMU 810 FS	3050 mm	100 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059308	m	6 m
MKSMU 820 FS	3050 mm	200 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059312	m	6 m

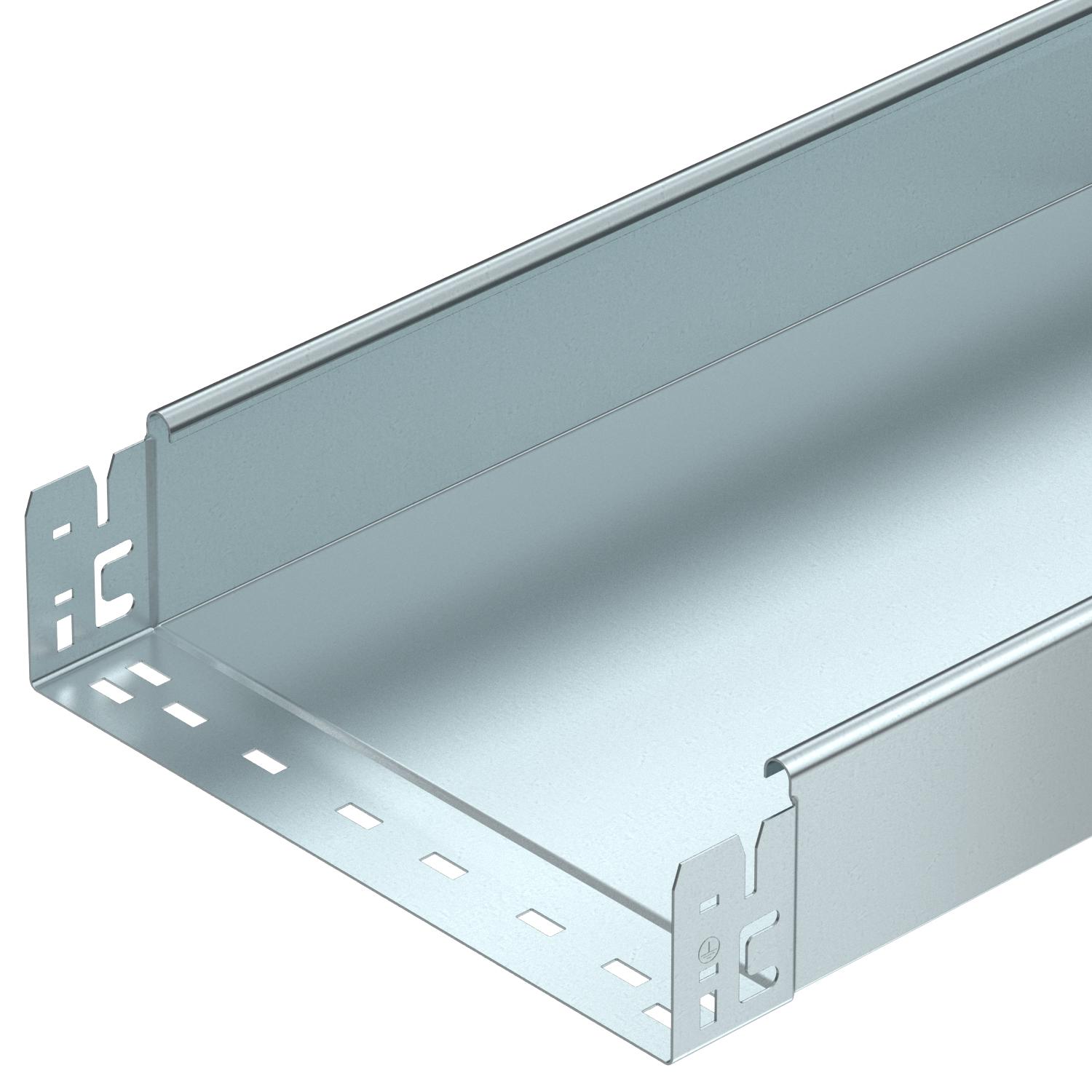

MKSMU 830 FS	3050 mm	300 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059314	m	6 m
MKSMU 840 FS	3050 mm	400 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059316	m	6 m
MKSMU 850 FS	3050 mm	500 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059318	m	6 m
MKSMU 860 FS	3050 mm	600 mm	85 mm	1 mm	nee	zink	staal	bandverzinkt	6059320	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaatset Magic FS	KTSMV 810 FS	6069002	Stuks	1 Stuks
45°-bocht 85 FS	RB 45 810 FS	6036200	Stuks	1 Stuks
90°-bocht 85 FS	RB 90 810 FS	6036700	Stuks	1 Stuks
Bocht hoek verstelbaar 85 FS	RB W 810 FS	6037200	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FS	RAA 810 FS	6042131	Stuks	1 Stuks
T-stuk 85 FS	RT 810 FS	6038210	Stuks	1 Stuks
Kruising 85 FS	RK 810 FS	7027331	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 100 FS	6052096	m	6 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
45° bocht Magic 85 FS	RBM 45 810 FS	6041410	Stuks	1 Stuks
