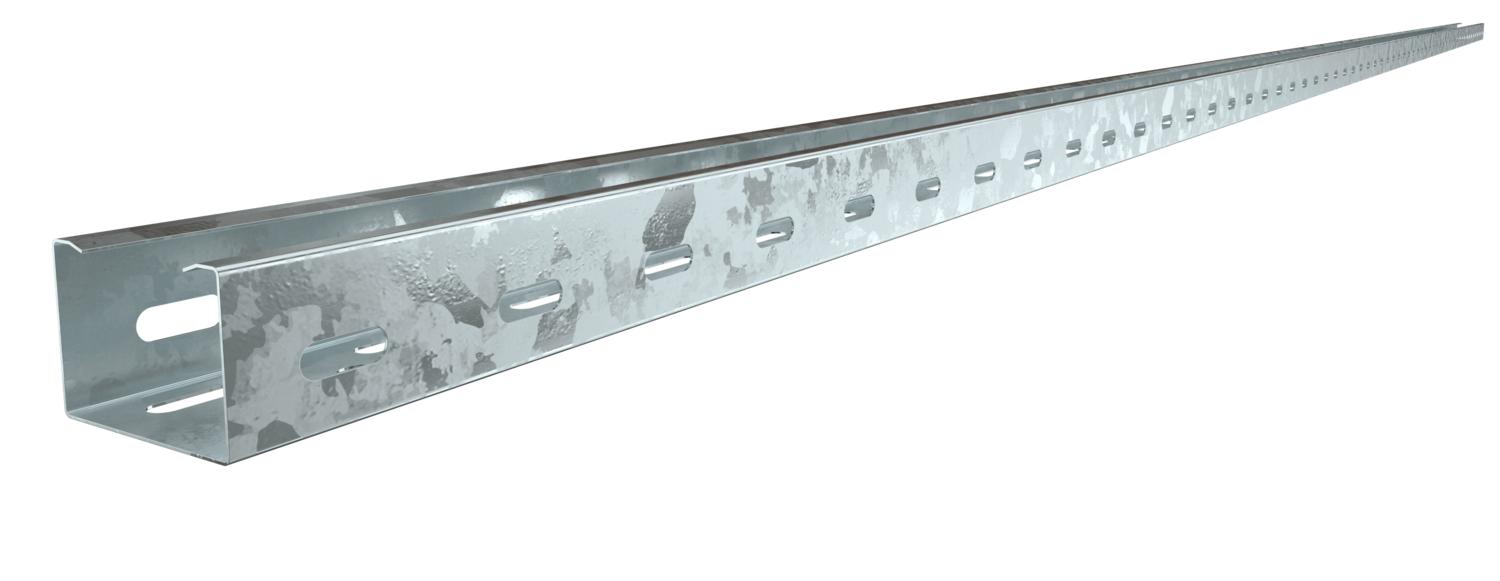

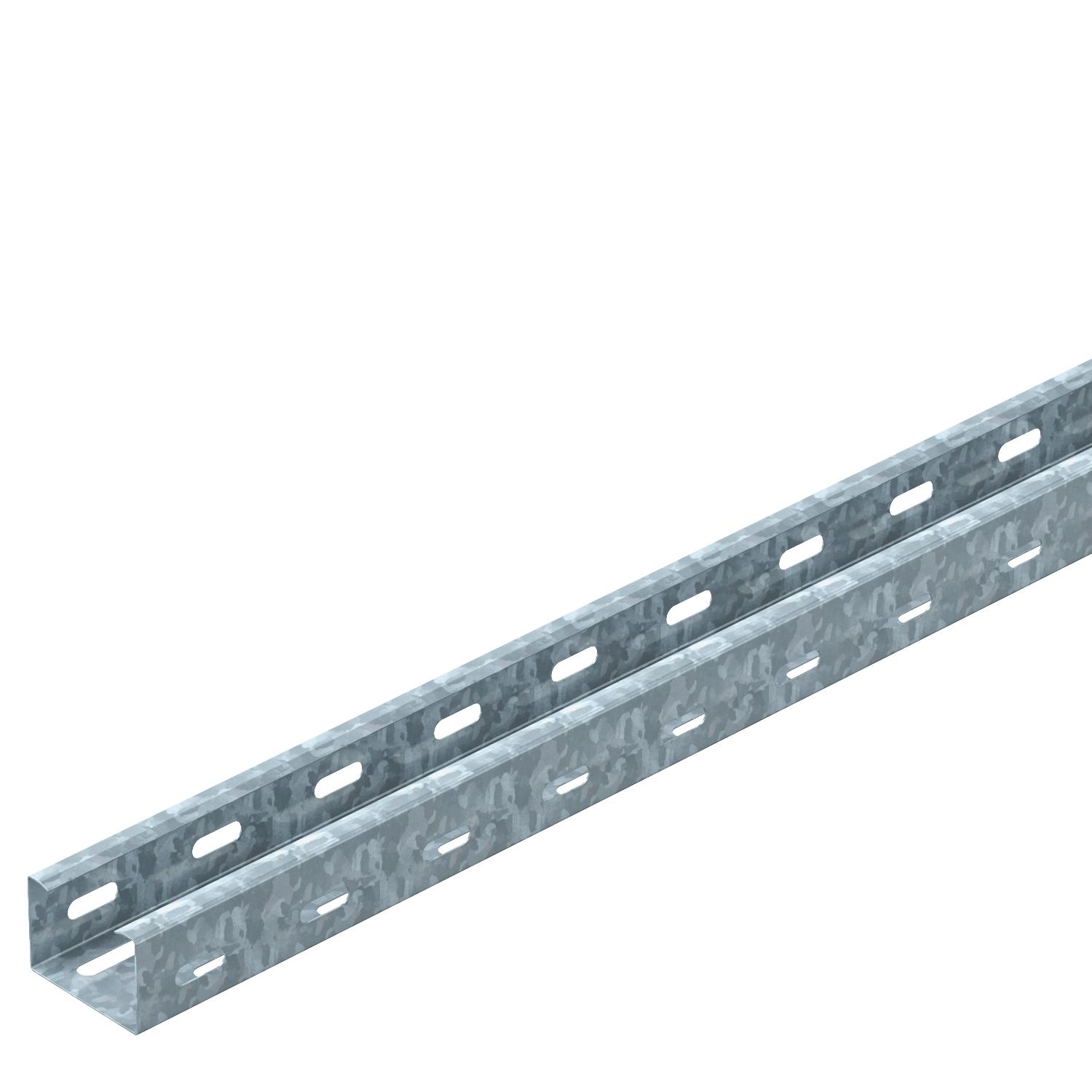

Kabelgoot RKS 35 FT
Art.nr. 6047412 | EAN 4012196662142
- Productbeschrijving
-
ProductbeschrijvingRKS 35 = Rationeel KabelgootSysteem met 35 mm zijhoogte.
Geschikte deksel met draaigrendel: type AZDMD 50.
Kabelgoot met doorlopende bodem- en zijperforatie alsmede centrale perforatie (Ø11 mm) in de bodem voor extra bevestigingen.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 35x50 Belastingstesttype conform IEC 61537 Type II Bodemperforatie 7 x 32 Breedte 50 mm CO2-voetafdruk (GWP) van wieg tot poort 1,9353 kg CO2e / 1 Meter Dimensie 35x50x3000 Functiebehoud nee Hoogte 35 mm Kleur zink Lengte 3000 mm Maat L 3000 mm Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 1600 mm² Nuttige doorsnede 16 cm² Oppervlak thermisch verzinkt Plaatdikte 0,75 mm Roestvast staal, gebeitst nee Steunafstand 1,0 m 1,2 kN/m Steunafstand 1,5 m 0,5 kN/m Steunafstand 2,0 m 0,3 kN/m Steunafstand 2,5 m 0,1 kN/m Steunafstand 3,0 m 0,05 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens

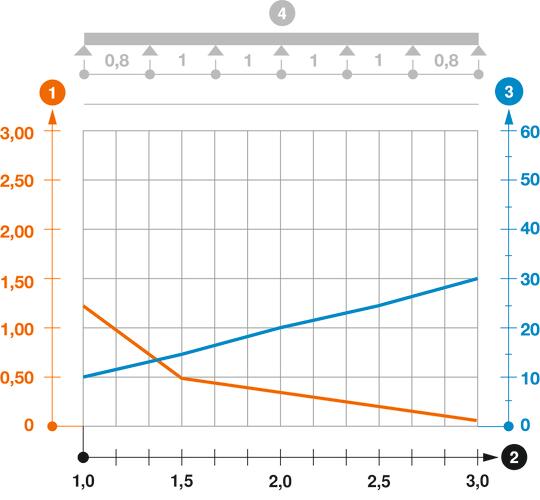

Belastingsdiagram kabelgoot type RKS 35
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT
RLVK 35 FT 6067301 10 Stuks
Deksel met draaigrendel DD
AZDMD 50 DD 6080154 42 m - Downloads
-
