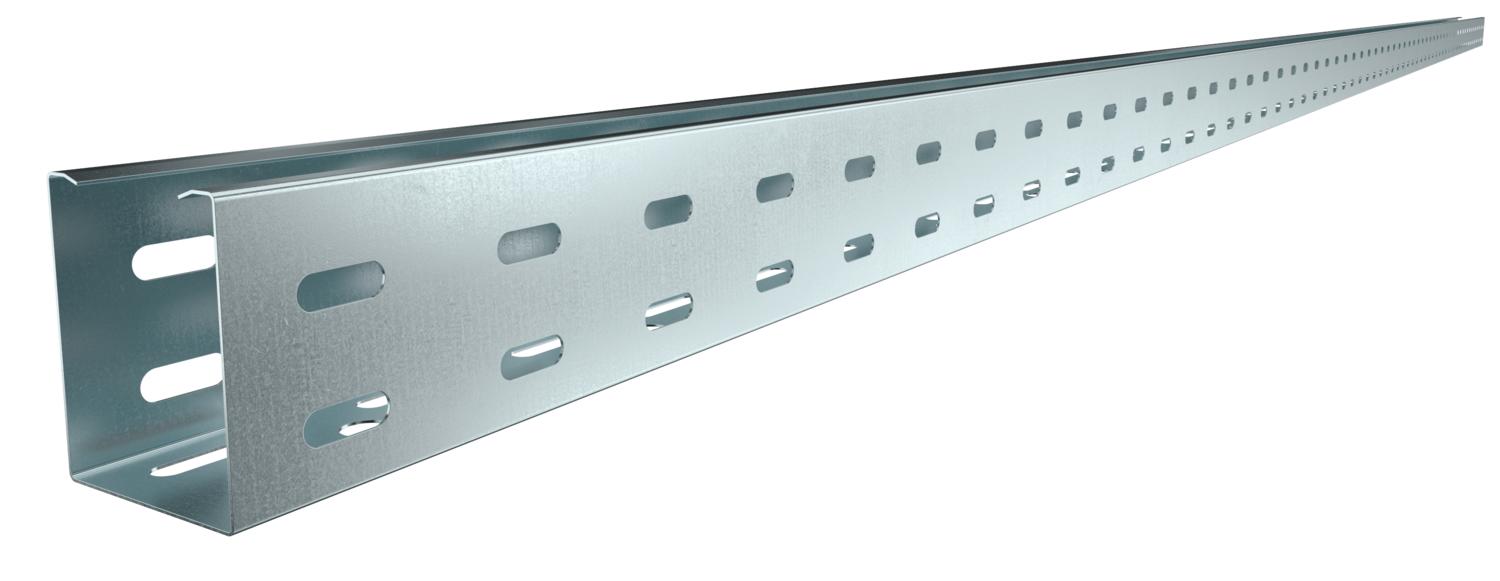

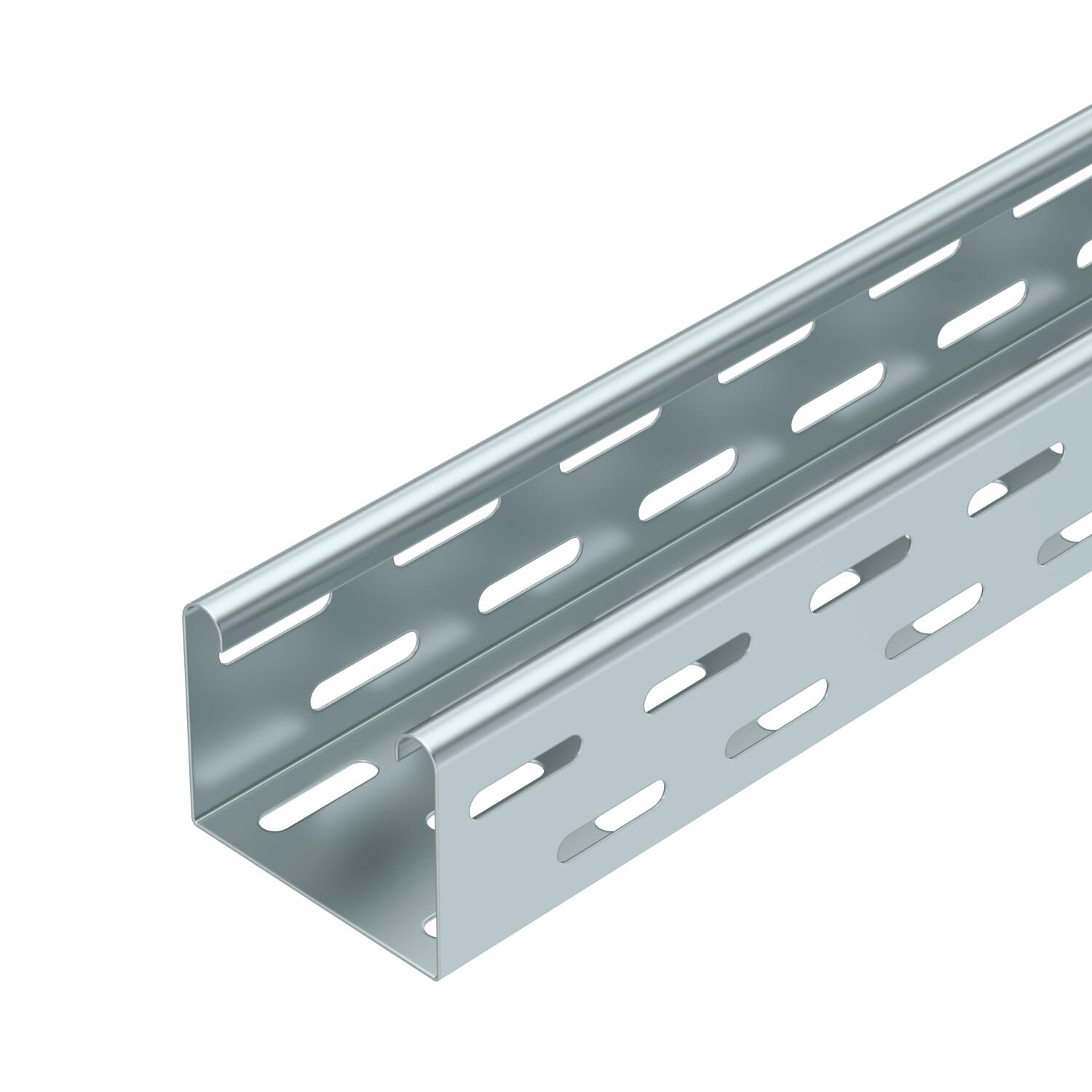

RKS 60 = Rationeel kabelgootsysteem met een hoogte van 60 mm (niet-geribde bodemplaat). Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Technische gegevens
Afmetingen
60 x 75
Belastingstesttype conform IEC 61537
Type II
Bodemperforatie
1
Dimensie
60x75x3000
Functiebehoud
nee
Materiaal
staal
Met bovenstuk
nee
Montagegat in bodem
ja
NATO Gatenpatroon
nee
Nuttige doorsnede
4200
mm²
Nuttige doorsnede
42
cm²
Oppervlak
bandverzinkt
Plaatdikte
0,75
mm
Plaatdikte
0,03
in
Roestvast staal, gebeitst
nee
Type verbinder kabeldraagsysteem
geschroefd
Uitvoering verbinder
meegeleverde verbinder
Verspanuitvoering
nee
Zijperforatie
ja
Afmetingen
Breedte
3
in
Breedte
75
mm
Hoogte
60
mm
Hoogte
2
in
Lengte
10
ft
Lengte
3000
mm
Maat B
75
mm
Maat L
3000
mm
Belastingen
Steunafstand 1,0 m
1,3
kN/m
Steunafstand 1,5 m
0,65
kN/m
Steunafstand 2,0 m
0,4
kN/m
Steunafstand 2,5 m
0,25
kN/m
Steunafstand 3,0 m
0,15
kN/m
Technische gegevens

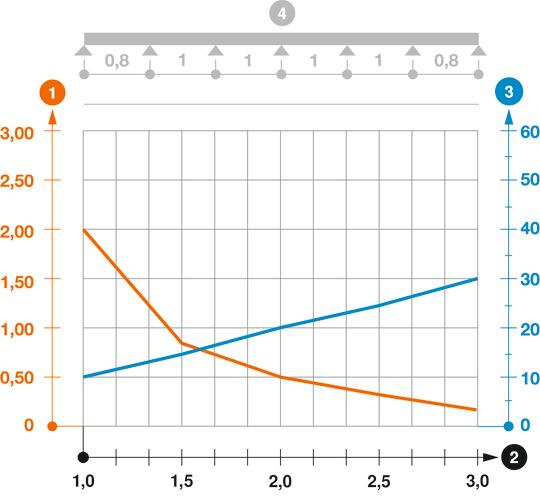

Belastingsdiagram kabelgoot type RKS 60
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
