Kabelgoot SKS-Magic® 60 A4 3050 | 200 | 60 | 1,5 | nee | roestvrij staal | Roestvast staal 1.4571 | blank, nabehandeld

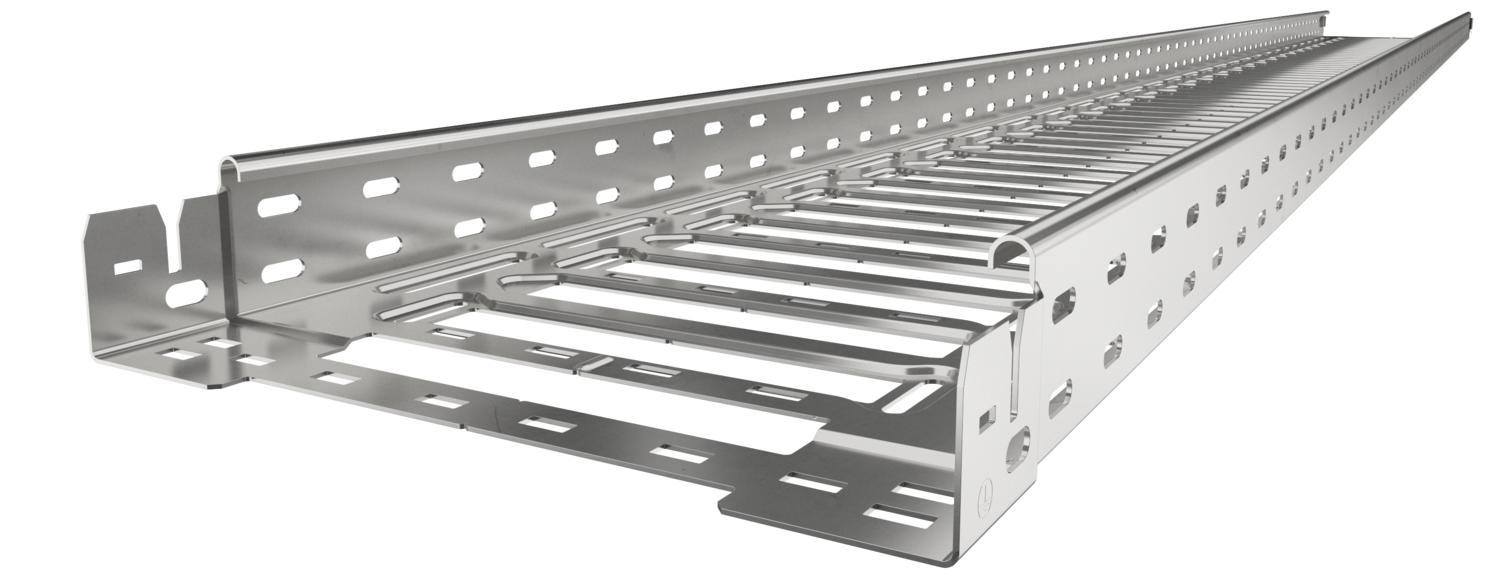

Kabelgoot SKS-Magic® 60 A4

Art.nr. 6059511 | EAN 4012195832867

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Kleur	roestvrij staal

Materiaal	Roestvast staal 1.4571

Oppervlak	blank, nabehandeld

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	19,8194 kg CO2e / 1 Meter
Dimensie	60x200x3050
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	60 mm
Kleur	roestvrij staal
Lengte	3050 mm
Maat B	200 mm
Maat L	80 mm
Maat x	96 mm
Maat y	162 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Roestvast staal 1.4571

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	11800 mm²
Nuttige doorsnede	118 cm²
Oppervlak	blank, nabehandeld
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,58 kN/m
Steunafstand 3,0 m	1 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type SKSM 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSM 620 A4	3050 mm	200 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059511	m	3 m
SKSM 650 A4	3050 mm	500 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6059517	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

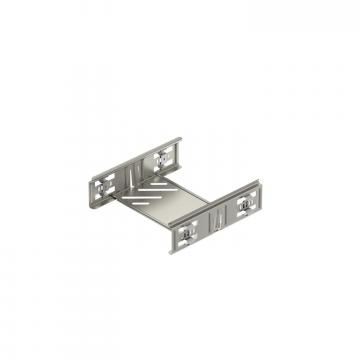

Snelverbinderset Magic A4	KTSMV 620 A4	6068984	Stuks	1 Stuks

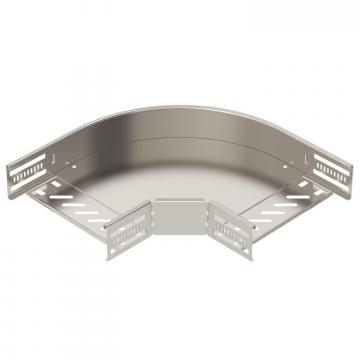

90°-bocht 60 A4	RB 90 620 A4	6036654	Stuks	1 Stuks
Bocht hoek verstelbaar 60 A4	RB W 620 A4	6037174	Stuks	1 Stuks

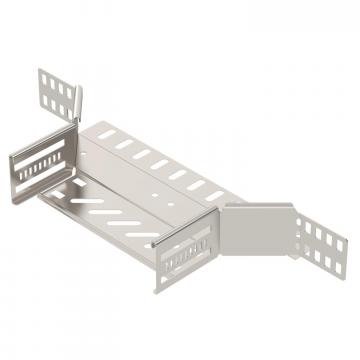

Aanbouw-aftakstuk 60 A4	RAA 620 A4	6042375	Stuks	1 Stuks
T-stuk 60 A4	RT 620 A4	6038182	Stuks	1 Stuks

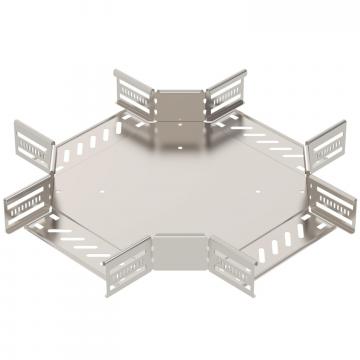

Kruising 60/200 A4	RK 620 A4	7027522	Stuks	1 Stuks
Deksel met draaigrendel A4	DRL 200 A4	6052981	m	3 m
Scheidingsschot 60 A4	TSG 60 A4	6062086	m	3 m
