Kabelgoot SKS-Magic® 60 FS 3050 | 400 | 60 | 1,5 | nee | zink | staal | bandverzinkt

Kabelgoot SKS-Magic® 60 FS

Art.nr. 6059464 | EAN 4012195832553

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Kleur	zink

Materiaal	staal

Oppervlak	bandverzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Brandwering	Toepassing branddeken
Dimensie	60x400x3050
Element sprinklerinstallatie	ja
Functiebehoud	nee
Kleur	zink
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	23800 mm²
Nuttige doorsnede	238 cm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Afmetingen

Breedte	400 mm
Hoogte	60 mm
Lengte	3050 mm
Maat B	400 mm

Maat L	280 mm
Maat x	296 mm
Maat y	362 mm

Belastingen

NEMA-belastingsklasse	8C
Steunafstand 1,5 m	2,7 kN/m
Steunafstand 2,0 m	2,1 kN/m

Steunafstand 2,5 m	1,47 kN/m
Steunafstand 3,0 m	0,8 kN/m

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	14,6432 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	14,6432 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Technische gegevens

Belastingsdiagram kabelgoot type SKSM 60

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSM 610 FS	3050 mm	100 mm	60 mm	1,5 mm	nee	zink	staal	bandverzinkt	6059456	m	6 m
SKSM 615 FS	3050 mm	150 mm	60 mm	1,5 mm	nee	zink	staal	bandverzinkt	6059458	m	6 m
SKSM 620 FS	3050 mm	200 mm	60 mm	1,5 mm	nee	zink	staal	bandverzinkt	6059460	m	6 m
SKSM 630 FS	3050 mm	300 mm	60 mm	1,5 mm	nee	zink	staal	bandverzinkt	6059462	m	6 m
SKSM 640 FS	3050 mm	400 mm	60 mm	1,5 mm	nee	zink	staal	bandverzinkt	6059464	m	6 m
SKSM 650 FS	3050 mm	500 mm	60 mm	1,5 mm	nee	zink	staal	bandverzinkt	6059466	m	6 m
SKSM 660 FS	3050 mm	600 mm	60 mm	1,5 mm	nee	zink	staal	bandverzinkt	6059468	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

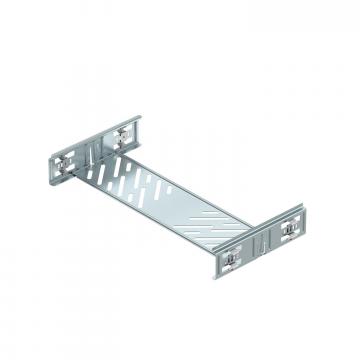

Koppelplaatset Magic FS	KTSMV 640 FS	6068922	Stuks	1 Stuks
45° bocht 60 FS	RB 45 640 FS	6036108	Stuks	1 Stuks
90°-bocht 60 FS	RB 90 640 FS	6036568	Stuks	1 Stuks
Bocht hoek verstelbaar 60 FS	RB W 640 FS	6037108	Stuks	1 Stuks
Aanbouw T-stuk 60 FS	RAA 640 FS	6042119	Stuks	1 Stuks
T-stuk 60 FS	RT 640 FS	6038108	Stuks	1 Stuks
Kruising 60 FS	RK 640 FS	7027317	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 400 FS	6052401	m	6 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
45° bocht Magic 60 FS	RBM 45 640 FS	6041048	Stuks	1 Stuks

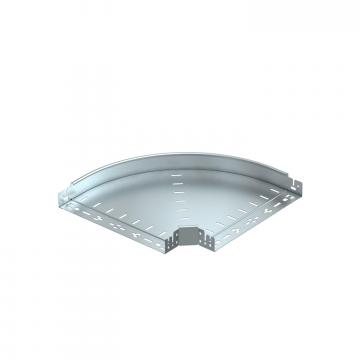

90° bocht Magic 60 FS	RBM 90 640 FS	6041138	Stuks	1 Stuks
