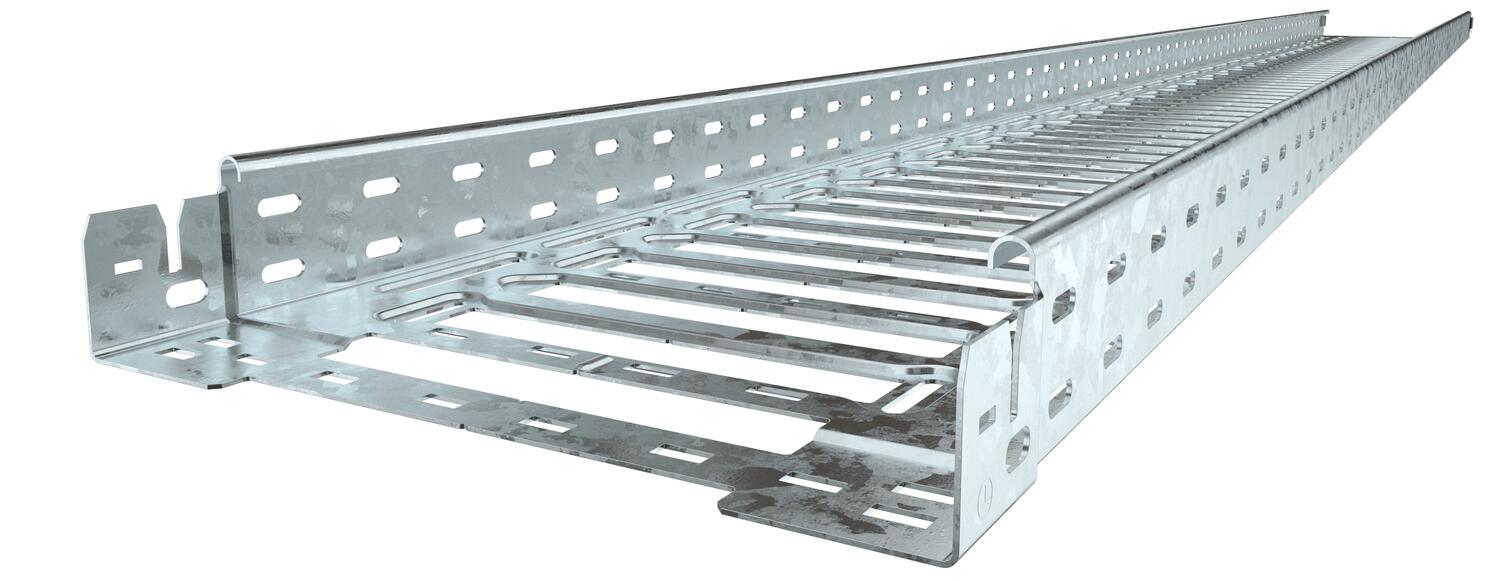

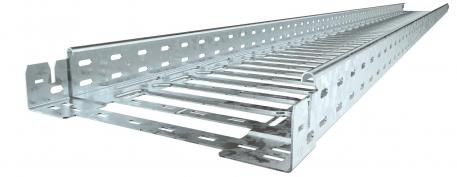

Kabelgoot SKS-Magic® 60 FT 3050 | 200 | 60 | 1,5 | nee | zink | staal | thermisch verzinkt

Kabelgoot SKS-Magic® 60 FT

Art.nr. 6059477 | EAN 4012195832621

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Kleur	zink

Materiaal	staal

Oppervlak	thermisch verzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	8,8099 kg CO2e / 1 Meter
Dimensie	60x200x3050
Element sprinklerinstallatie	ja
Functiebehoud	nee
Hoogte	60 mm
Kleur	zink
Lengte	3050 mm
Maat B	200 mm
Maat L	80 mm
Maat x	96 mm
Maat y	162 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	staal

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	118 cm²
Nuttige doorsnede	11800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,58 kN/m
Steunafstand 3,0 m	1 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type SKSM 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	nee	zink	staal	thermisch verzinkt	6059473	m	6 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	nee	zink	staal	thermisch verzinkt	6059475	m	6 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	nee	zink	staal	thermisch verzinkt	6059477	m	6 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	nee	zink	staal	thermisch verzinkt	6059479	m	6 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	nee	zink	staal	thermisch verzinkt	6059481	m	6 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	nee	zink	staal	thermisch verzinkt	6059483	m	6 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	nee	zink	staal	thermisch verzinkt	6059485	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

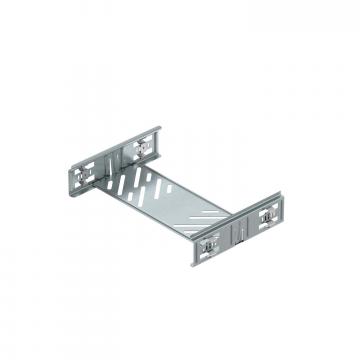

Koppelplaatset Magic DD	KTSMV 620 DD	6068940	Stuks	1 Stuks
Deksel met draaigrendel FT	DRL 200 FT	6051367	m	6 m

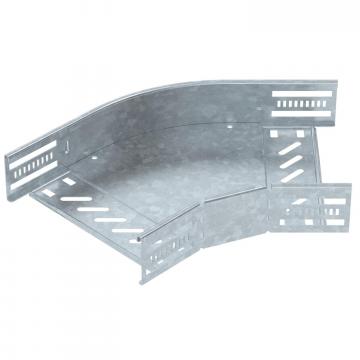

45° bocht 60 FT	RB 45 620 FT	6036134	Stuks	1 Stuks

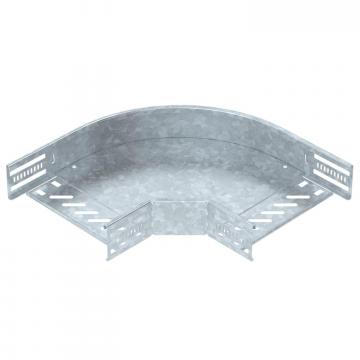

90°-bocht 60 FT	RB 90 620 FT	6036594	Stuks	1 Stuks

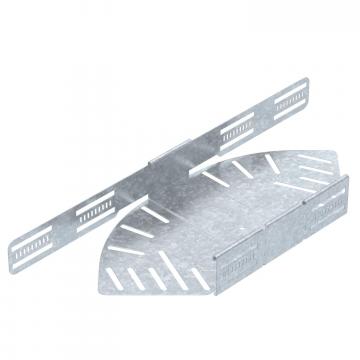

Bocht hoek verstelbaar 60 FT	RB W 620 FT	6037124	Stuks	1 Stuks

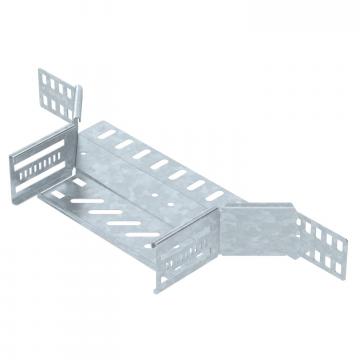

Aanbouw T-stuk 60 FT	RAA 620 FT	6042215	Stuks	1 Stuks

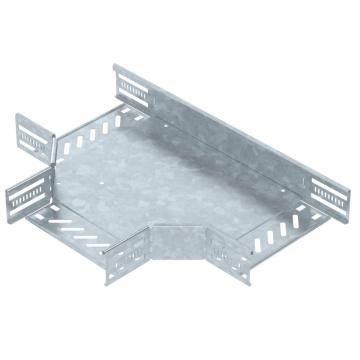

T-stuk 60 FT	RT 620 FT	6038134	Stuks	1 Stuks

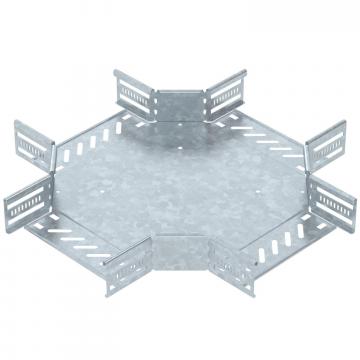

Kruisstuk 60 FT	RK 620 FT	7027413	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 200 DD	6052709	m	6 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m

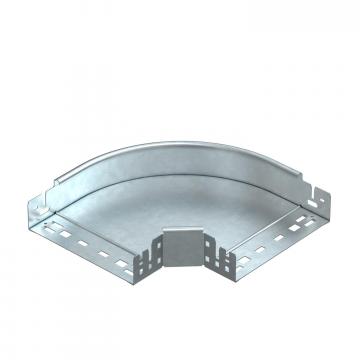

90° bocht Magic 60 FT	RBM 90 620 FT	6041154	Stuks	1 Stuks
