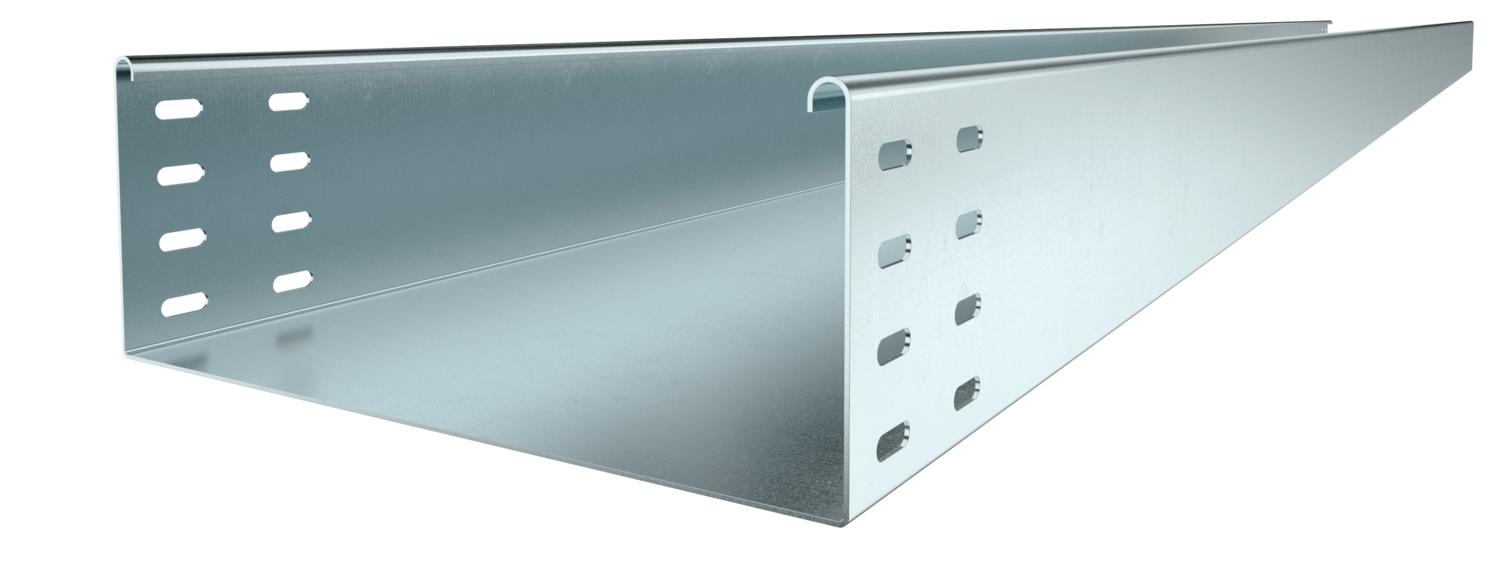

Technische gegevens
Afmetingen |
110 x 100
|
Belastingstesttype conform IEC 61537 |
Type II
|
Dimensie |
110x100x3000
|
Functiebehoud |
nee
|
Materiaal |
staal
|
Met bovenstuk |
nee
|
Montagegat in bodem |
nee
|
NATO Gatenpatroon |
nee
|
Nuttige doorsnede |
10800
mm²
|
Nuttige doorsnede |
108
cm²
|
Oppervlak |
bandverzinkt
|
Plaatdikte |
1,5
mm
|
Plaatdikte |
0,06
in
|
Roestvast staal, gebeitst |
nee
|
Type verbinder kabeldraagsysteem |
geschroefd
|
Uitvoering verbinder |
zonder verbinder
|
Verspanuitvoering |
nee
|
Zijperforatie |
nee
|
Afmetingen
Breedte |
4
in
|
Breedte |
100
mm
|
Hoogte |
110
mm
|
Hoogte |
4
in
|
Lengte |
10
ft
|
Lengte |
3000
mm
|
Maat B |
100
mm
|
Belastingen
Steunafstand 1,5 m |
3
kN/m
|
Steunafstand 2,0 m |
2,4
kN/m
|
Steunafstand 2,5 m |
1,76
kN/m
|
Steunafstand 3,0 m |
1,2
kN/m
|
Steunafstand 3,5 m |
0,84
kN/m
|
Steunafstand 4,0 m |
0,8
kN/m
|
Technische gegevens

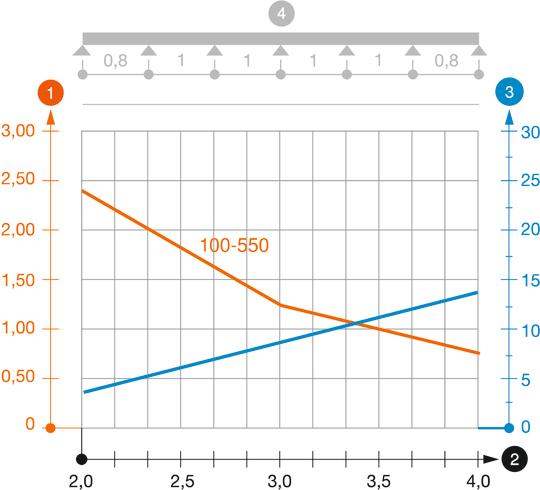

Belastingsdiagram kabelgoot type SKSU 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
