Kabelladder LG 110, 3 m VS FT 3000 | 200 | 1,5 | nee | staal | thermisch verzinkt

Kabelladder LG 110, 3 m VS FT

Art.nr. 6216423 | EAN 4012195065210

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

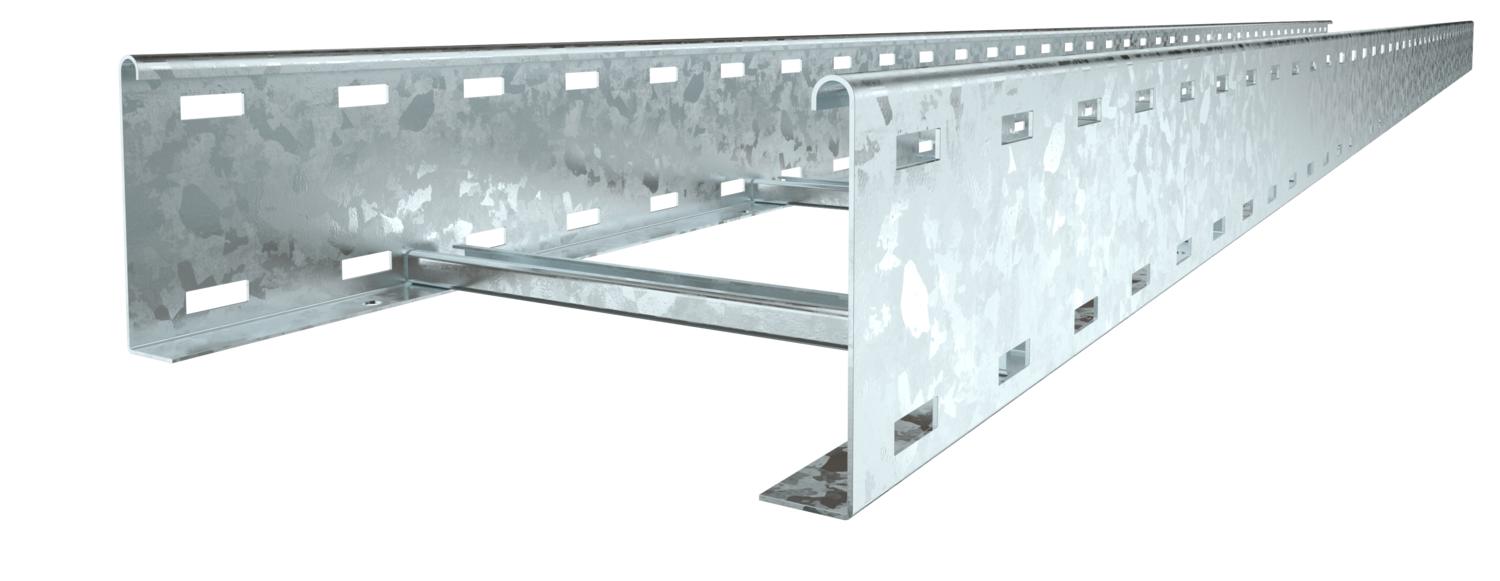

Kabelladder met zijperforatie, zijhoogte 110 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

De kabelladder wordt in samengevouwen toestand geleverd.

De bijpassende beugelklem type 2056 vindt u in het gedeelte Verticale Laddersystemen.

Technische gegevens

Technische gegevens

Afmetingen	110x200x3000
Bevestiging van de sport	blind geklonken
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	8,764 kg CO2e / 1 Meter
Dimensie	110x200x3000
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	3000 mm
Maat B	200 mm
Materiaal	staal
Nuttige doorsnede	188 cm²
Nuttige doorsnede	18800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm

Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Sportafstand	300 mm
Steunafstand 2,0 m	3,1 kN/m
Steunafstand 2,5 m	2 kN/m
Steunafstand 3,0 m	1,4 kN/m
Steunafstand 3,5 m	0,9 kN/m
Steunafstand 4,0 m	0,65 kN/m
Steunafstand 4,5 m	0,55 kN/m
Steunafstand 5,0 m	0,5 kN/m
Steunafstand 6,0 m	0,15 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelladder LG 110 VS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	nee	staal	thermisch verzinkt	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	nee	staal	thermisch verzinkt	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	nee	staal	thermisch verzinkt	6216429	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	nee	staal	thermisch verzinkt	6216435	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FT	DRL 200 FT	6051367	m	6 m
Koppelplaat FT	LVG 110 FT	6216548	Stuks	10 Stuks
Scharnierverbinder FT	LGVG 110 FT	6216653	Stuks	10 Stuks
Multifunctionele verbinder FT	LMFV 1120 FT	6225770	Stuks	1 Stuks
90°-bocht 110 FT	LB 90 1120 R3 FT	6225142	Stuks	1 Stuks
T-stuk 110 FT	LT 1120 R3 FT	6225310	Stuks	1 Stuks
Aanbouw T-stuk 110 FT	LAA 1120 R3 FT	6225930	Stuks	1 Stuks
Scharnierbochtelement 110 FT	LGBE 1120 FT	6225510	Stuks	1 Stuks
Beschermkap	SKH 110 OR	6222553	Paar	20 Paar
Ophangbeugel	LAW FT	6221513	Stuks	10 Stuks
Aansluitstuk FT	LAS 110 FT	6221424	Stuks	10 Stuks
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	45 m
Aftakplaat FT	LAB 20 FT	6220436	Stuks	1 Stuks
Bodemplaat DD	ELB-L 20 DD	6103352	m	3 m
