Kabelladder LG 60, 3 m VS FT 3000 | 200 | 1,5 | ja | staal | thermisch verzinkt

Kabelladder LG 60, 3 m VS FT

Art.nr. 6208562 | EAN 4012195434153

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud

Materiaal	staal

Oppervlak	thermisch verzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

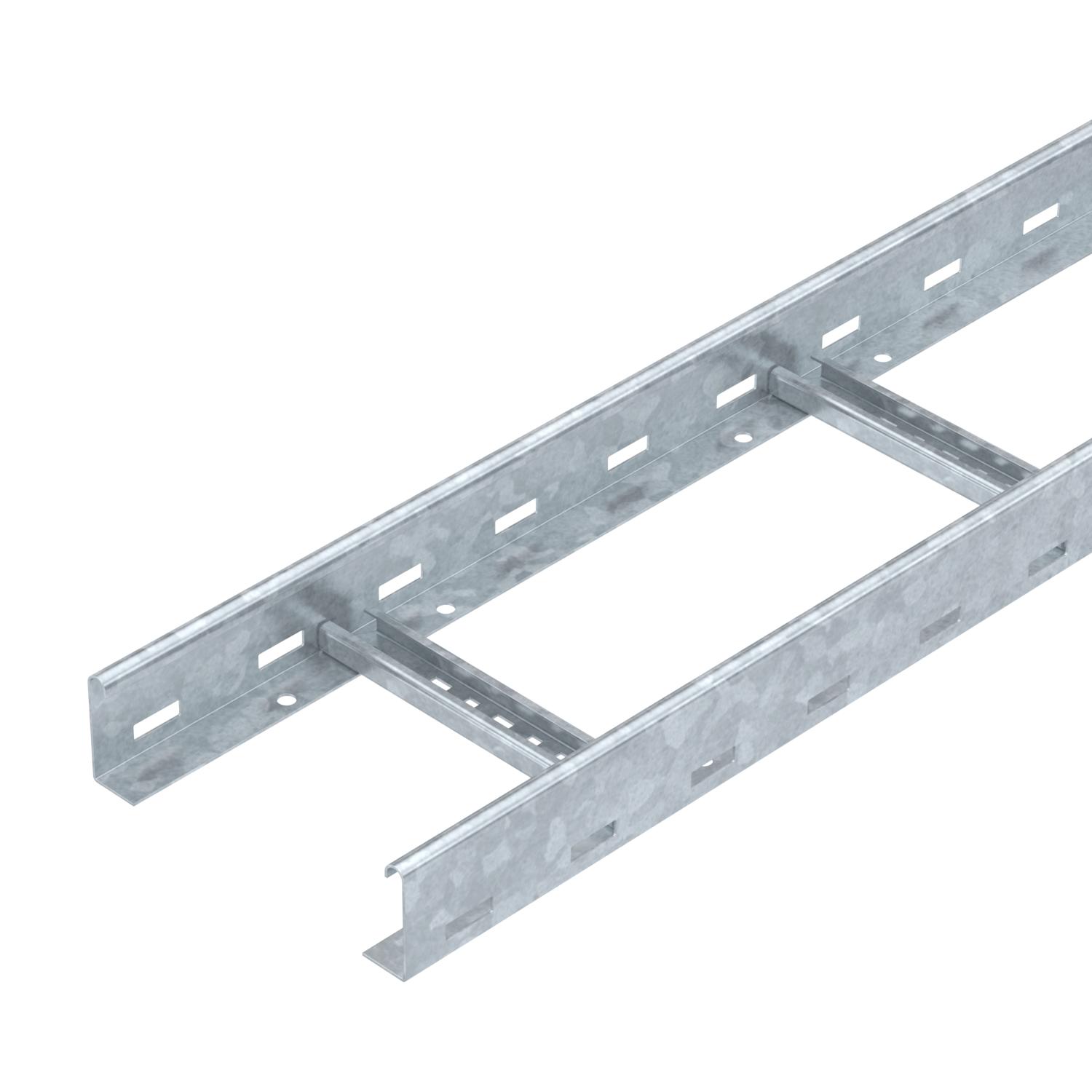

Kabelladder met geperforeerde zijwanden, zijhoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Andere breedten zijn op aanvraag leverbaar.

De kabelladder wordt in samengevouwen toestand geleverd.

Kabels kunnen worden gemonteerd met de bijpassende klem type 2056.

De kabelladders met een breedte van 200 mm tot 400 mm zijn ook toegestaan voor verticale montage als verticale ladders in systemen met elektrisch functiebehoud conform DIN 4102 deel 12. Kabels kunnen met de voor het functiebehoud toegelaten beugelklem type 2056 M worden gemonteerd.

Technische gegevens

Technische gegevens

Bevestiging van de sport	blind geklonken
Brandwering	Functiebehoud normdraagconstructie
Dimensie	60x200x3000
Functiebehoud	ja
Kleur	zink
Materiaal	staal
Nuttige doorsnede	9800 mm²
Nuttige doorsnede	98 cm²

Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Sportafstand	300 mm
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Afmetingen

Breedte	200 mm
Hoogte	60 mm
Lengte	3000 mm

Maat B	200 mm
Sleufmaat sport	16,50

Belastingen

Steunafstand 1,5 m	3,1 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	1,1 kN/m

Steunafstand 3,5 m	0,75 kN/m
Steunafstand 4,0 m	0,45 kN/m
Steunafstand 4,5 m	0,3 kN/m
Steunafstand 5,0 m	0,15 kN/m

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	6,2603 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	6,2603 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Technische gegevens

Belastingsdiagram kabelladder LG 60 VS

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	ja	staal	thermisch verzinkt	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	ja	staal	thermisch verzinkt	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	ja	staal	thermisch verzinkt	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	nee	staal	thermisch verzinkt	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	nee	staal	thermisch verzinkt	6208578	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FT	DRL 200 FT	6051367	m	6 m
Koppelplaat FT	LVG 60 FT	6208843	Stuks	10 Stuks
Scharnierverbinder FT	LGVG 60 FT	6208944	Stuks	10 Stuks
Uitzettingsverbinder	LDVG 60 FT	6208970	Stuks	2 Stuks
Multifunctionele verbinder FT	LMFV 620 FT	6225730	Stuks	1 Stuks
90°-bocht 60 FT	LB 90 620 R3 FT	6225062	Stuks	1 Stuks
T-stuk 60 FT	LT 620 R3 FT	6225230	Stuks	1 Stuks
Aanbouw T-stuk 60 FT	LAA 620 R3 FT	6225870	Stuks	1 Stuks
Scharnierbochtelement 60 FT	LGBE 620 FT	6225470	Stuks	1 Stuks
Beschermkap 60	SKH 60 OR	6222537	Paar	40 Paar
Ophangbeugel	LAW FT	6221513	Stuks	10 Stuks
Aansluitstuk FT	LAS 60 FT	6221378	Stuks	10 Stuks
Scheidingsschot 45 DD	TSG 45 DD	6062321	m	3 m
Overgangsplaat	LALB 20 FT	6221858	Stuks	1 Stuks
Aftakplaat FT	LAB 20 FT	6220436	Stuks	1 Stuks
Bodemplaat DD	ELB-L 20 DD	6103352	m	3 m
