Kabelladder LG 60, 3 m VS FT
Art.nr. 6208574 | EAN 4012195434214
- Productbeschrijving
-

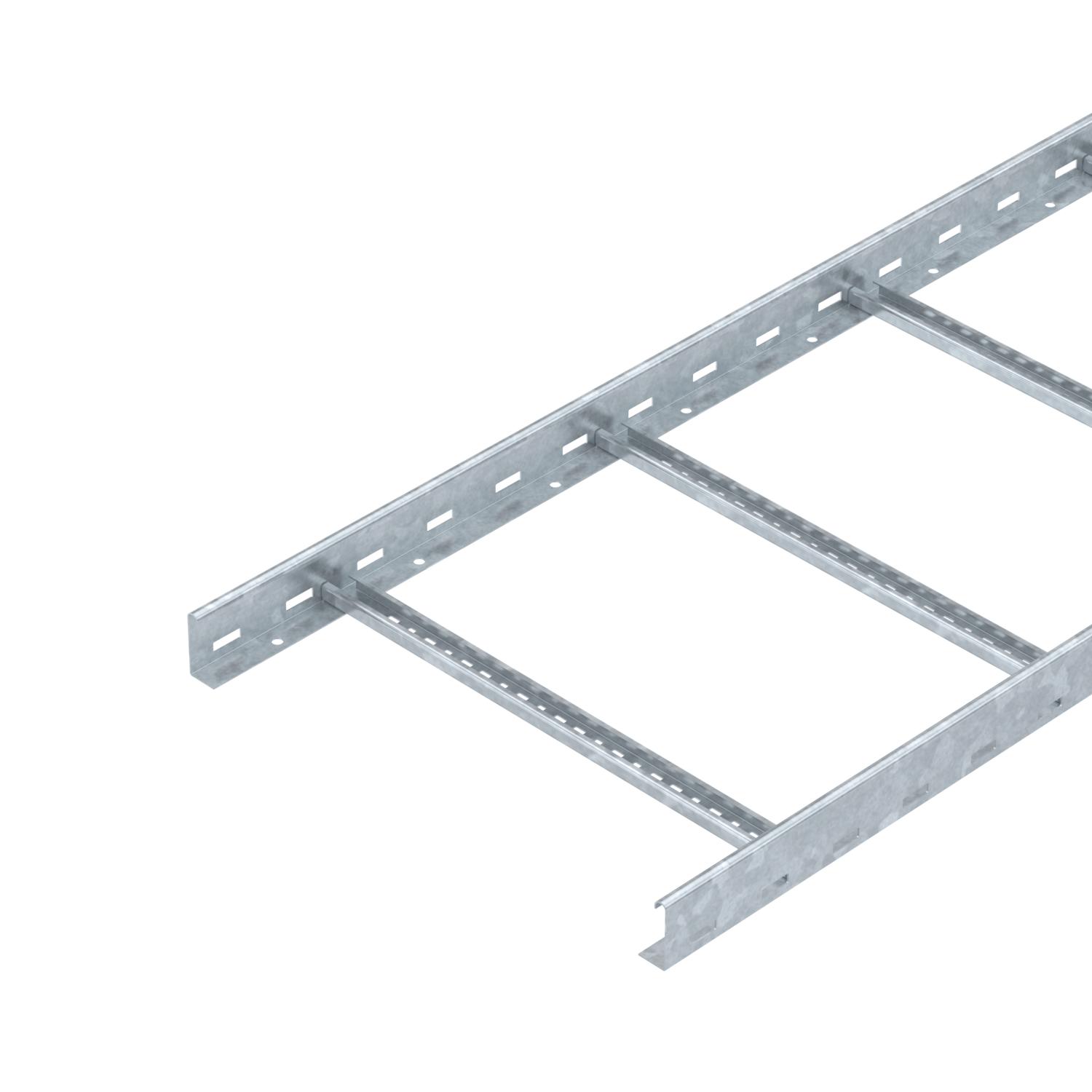

ProductbeschrijvingKabelladder met geperforeerde zijwanden, zijhoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Andere breedten zijn op aanvraag leverbaar.
De kabelladder wordt in samengevouwen toestand geleverd.
Kabels kunnen worden gemonteerd met de bijpassende klem type 2056.
De kabelladders met een breedte van 200 mm tot 400 mm zijn ook toegestaan voor verticale montage als verticale ladders in systemen met elektrisch functiebehoud conform DIN 4102 deel 12. Kabels kunnen met de voor het functiebehoud toegelaten beugelklem type 2056 M worden gemonteerd.
-
- Technische gegevens
-
Technische gegevens
Bevestiging van de sport blind geklonken Breedte 500 mm CO2-voetafdruk (GWP) van wieg tot poort 7,9526 kg CO2e / 1 Meter Dimensie 60x500x3000 Functiebehoud nee Hoogte 60 mm Kleur zink Lengte 3000 mm Maat B 500 mm Materiaal staal Nuttige doorsnede 24800 mm² Nuttige doorsnede 248 cm² Oppervlak thermisch verzinkt Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Sleufmaat sport 16,50 Sportafstand 300 mm Steunafstand 1,5 m 3,1 kN/m Steunafstand 2,0 m 2,25 kN/m Steunafstand 2,5 m 1,5 kN/m Steunafstand 3,0 m 1,1 kN/m Steunafstand 3,5 m 0,75 kN/m Steunafstand 4,0 m 0,45 kN/m Steunafstand 4,5 m 0,3 kN/m Steunafstand 5,0 m 0,15 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder LG 60 VS
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel met draaigrendel FT
DRL 500 FT 6051448 6 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks
Scheidingsschot 45 DD
TSG 45 DD 6062321 3 m
Koppelplaat FT
LVG 60 FT 6208843 10 Stuks
Aftakplaat FT
LAB 50 FT 6220460 1 Stuks
Beschermkap 60
SKH 60 OR 6222537 40 Paar
Multifunctionele verbinder FT
LMFV 650 FT 6225736 1 Stuks - Downloads
-
