Let op: Dit artikel staat op uitloop.

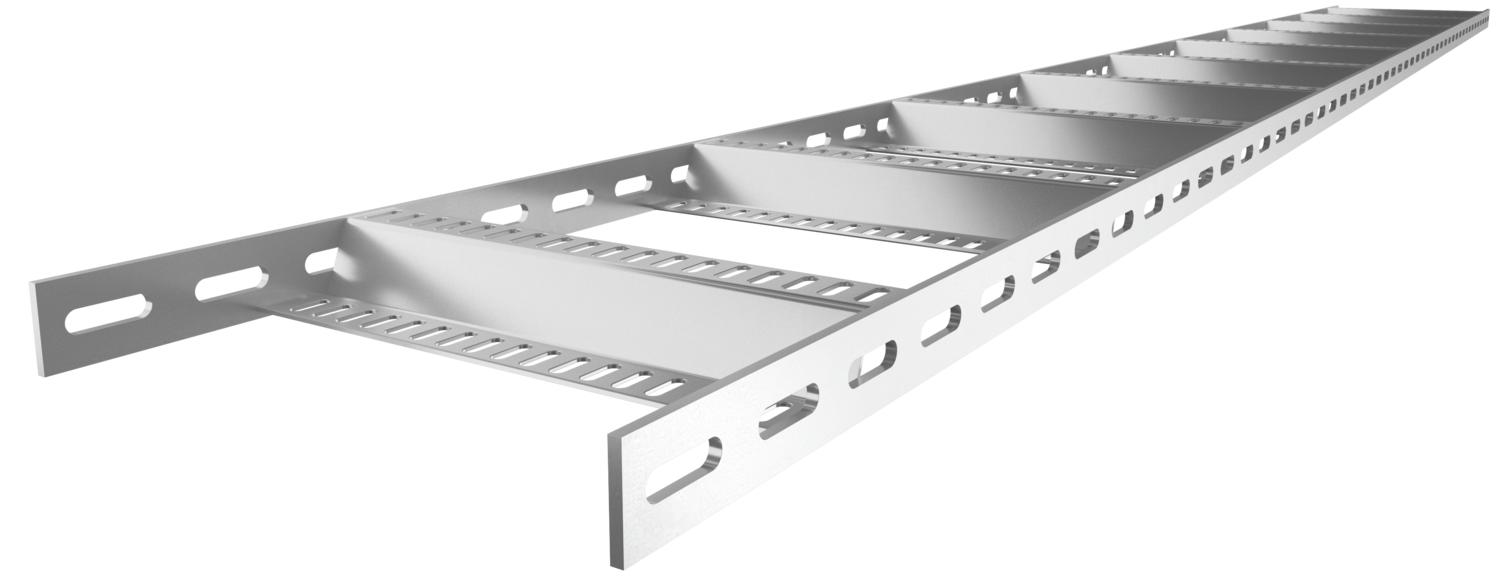

Kabelladder met Z-sport, standaard ALU
Art.nr. 7099772 | EAN 4012196510054
- Productbeschrijving
-
ProductbeschrijvingScheepsladder met geperforeerde zijwanden hoogte 40 mm met ingelaste geperforeerde Z-sporten.
De scheepsladder inclusief hulpstukken is op aanvraag ook in roestvast staal leverbaar. Poedercoating in RAL-kleuren mogelijk.
-
- Technische gegevens
-
Technische gegevens
Bevestiging van de sport gelast Breedte 100 mm CO2-voetafdruk (GWP) van wieg tot poort 17,1332 kg CO₂e / 1 Meter Dimensie 40x110x3000 Functiebehoud nee Hoogte 40 mm Kleur aluminium Lengte 3000 mm Maat B 110 mm Materiaal aluminium Oppervlak gebeitst Plaatdikte 5 mm Roestvast staal, gebeitst nee Sportafstand 300 mm Steunafstand 1,5 m 1,4 kN/m Steunafstand 2,0 m 0,65 kN/m Steunafstand 2,5 m 0,35 kN/m Steunafstand 3,0 m 0,2 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder type SLZ ALU
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
