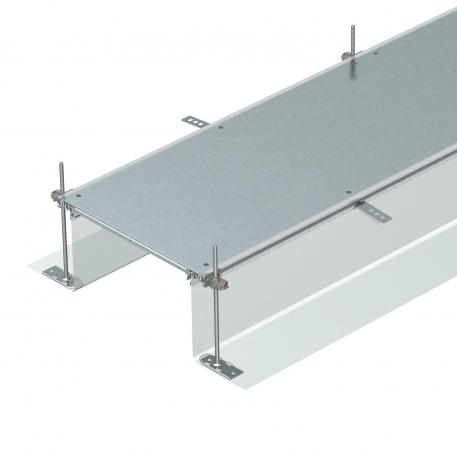

Kanaal, blind, hoogte 40-240 mm 2400 | 200 | 40 | 240 | 3

Kanaal, blind, hoogte 40-240 mm

Art.nr. 7424020 | EAN 4012195243007

Art.nr. / Type

Lengte	2400 mm

Breedte

Kanaalhoogte min.	40 mm

Kanaalhoogte max.	240 mm

Afdekkingen	3

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

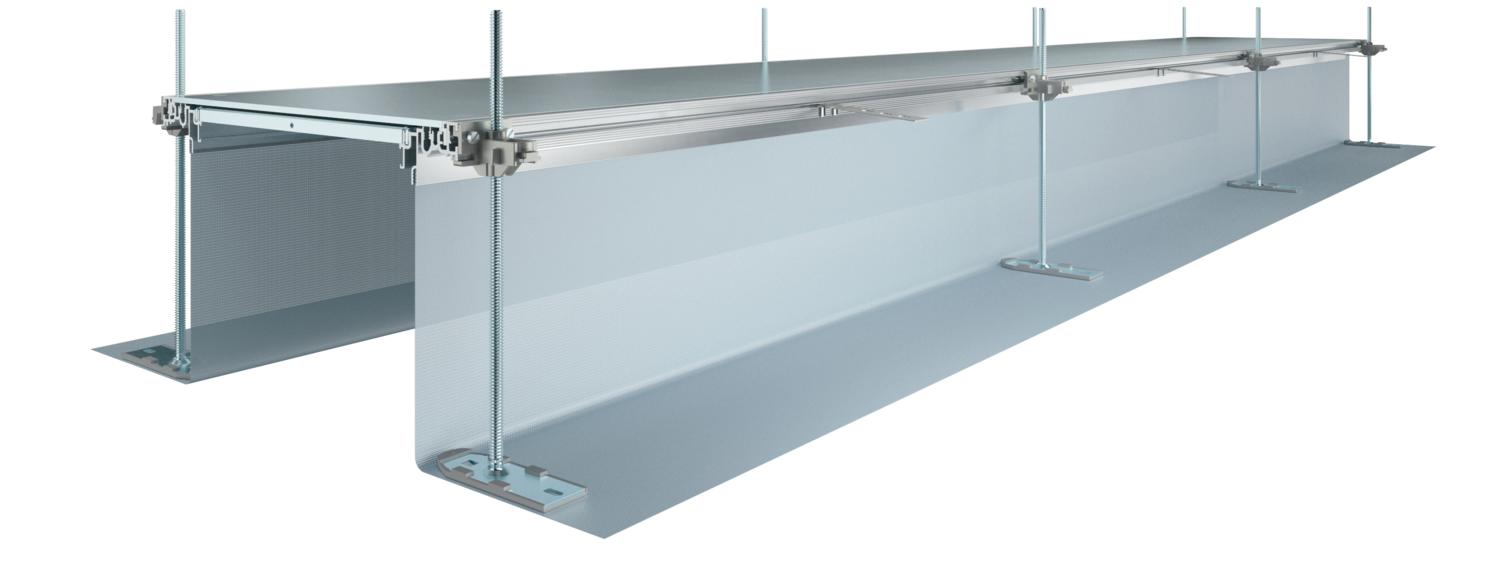

Kanaaleenheid gereed voor montage voor kabelinstallatie, bestaande uit 3 blinddeksels, 2 zijprofielen met flexibele zijwand van metalen weefsel, vloerbekledingsprofielen met H = 3 mm. In de leveringsomvang zijn begrepen: 6 in hoogte nivelleerbare bevestigingshoeken, 6 dekvloerankers en 3 dekselvoegafdichtingen bij nominale kanaalbreedtes 200, 300 en 400 of 6 dekselvoegondersteuningen bij kanaalbreedtes 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 400, 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. De kanaaldeksels zijn bij de levering vastgeschroefd.

Met drie blinddeksels (L = 800 mm).

Technische gegevens

Technische gegevens

Afdekking montage-opening	nee
Afdekkingen	3
Afdichtingsinbouwmogelijkheid	ja
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	44,3804 kg CO2e / 1 Meter
Deksel afneembaar	ja
Dekselbevestiging borgend	nee
Dimensie	2400x200x240
Geschikt voor dillitatievoeg	nee
Inbouwopening voor vloeropbouwtank	nee
Kanaalhoogte max.	240 mm
Kanaalhoogte min.	40 mm
Lengte	2400 mm
Materiaal	staal

Materiaaldikte deksel	4
Met aansluitopening	nee
Met overstek	ja
met potentiaalvereffening	nee
Met scheidingswand	nee
Minimale hoogte dekvloer	40
Montage-opening	zonder
Nivelleerbereik max.	240 mm
Nivelleerbereik min.	40 mm
Nominale maat voor inbouweenheden	250
Ontkoppelbaar	ja
Oppervlak	bandverzinkt
Vloerplaat	nee

Alle typen

Alle typen

Type	Lengte	Breedte	Kanaalhoogte min.	Kanaalhoogte max.	Afdekkingen	Art.nr.	Aantal	kl. VKE
OKA-G20040240	2400 mm	200 mm	40 mm	240 mm	3	7424020	m	2,4 m
OKA-G30040240	2400 mm	300 mm	40 mm	240 mm	3	7424022	m	2,4 m
OKA-G40040240	2400 mm	400 mm	40 mm	240 mm	3	7424024	m	2,4 m
OKA-G50040240	2400 mm	500 mm	40 mm	240 mm	3	7424026	m	2,4 m
OKA-G60040240	2400 mm	600 mm	40 mm	240 mm	3	7424028	m	2,4 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Montageset voor hoekaftakking naar links, hoogte 40-240 mm	OKA-G20040240FBL	7423960	Stuks	1 Stuks
Montageset voor hoekaftakking naar rechts, hoogte 40-240 mm	OKA-G20040240FBR	7423980	Stuks	1 Stuks
Kanaaleindstuk, hoogte 40-240 mm	OKA-G20040240ES	7424300	Stuks	1 Stuks
Bouwset voor kanaalaftakking T-stuk en kruisstuk	OKA FB2 TX	7424821	Stuks	1 Stuks
Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 100-175 mm	NE DSU2 10075	7424844	Stuks	3 Stuks
Aarddraadaansluithoek	8AWR	6288704	Stuks	10 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
Scheidingsschot 135 FS	TSG 135 FS	6062132	m	15 m
