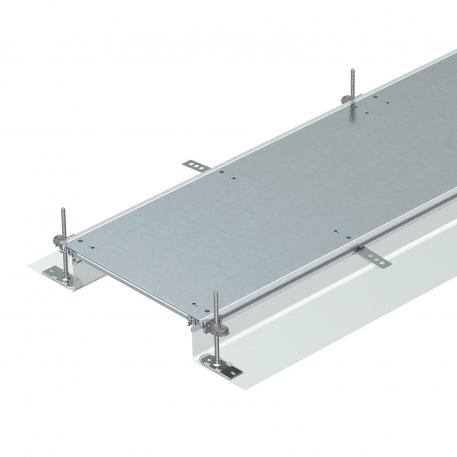

Kanaal, blind, klikbaar, hoogte 40-140 mm 2400 | 200 | 40 | 140 | 3

Kanaal, blind, klikbaar, hoogte 40-140 mm

Art.nr. 7424040 | EAN 4012195243113

Art.nr. / Type

Lengte	2400 mm

Breedte

Kanaalhoogte min.	40 mm

Kanaalhoogte max.

Afdekkingen	3

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

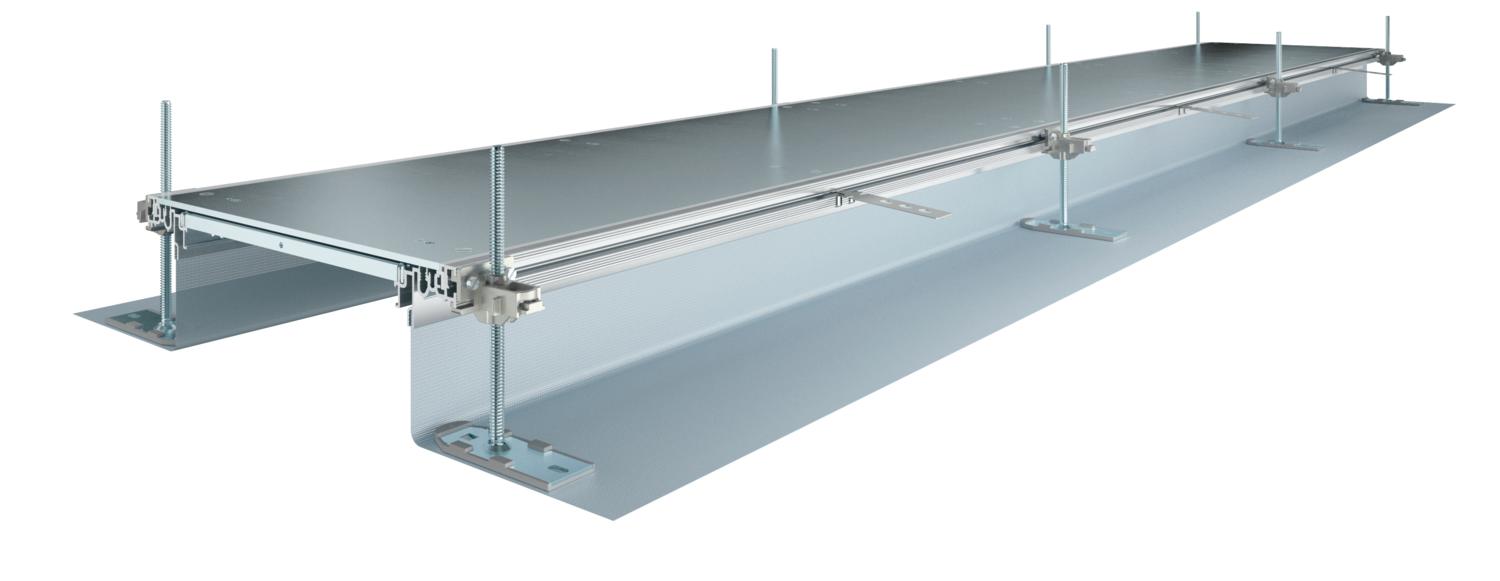

Montageklare kanaaleenheid, gelijkliggend met de dekvloer voor de distributie van kabels, bestaande uit 3 systeemdeksels, 2 zijprofielen met flexibele zijwand van metalen weefsel, vloerbekledingsprofielen met H = 3 mm. Voor droge binnenruimten met droog onderhouden vloeren. Met het bijbehorende systeemtoebehoren ook geschikt voor nat onderhouden vloeren. In de leveringsomvang zijn begrepen: 6 in hoogte nivelleerbare bevestigingshoeken, 6 dekvloerankers en 3 dekselvoegafdichtingen bij nominale kanaalbreedtes 200, 300 en 400 of 6 dekselvoegondersteuningen bij kanaalbreedtes 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. Alle kanalen worden tot en met de breedte 400 met voorgemonteerde deksels geleverd.

Met drie klikbare blinddeksels (L = 800 mm).

Technische gegevens

Technische gegevens

Afdekking montage-opening	nee
Afdekkingen	3
Afdichtingsinbouwmogelijkheid	ja
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	46,7371 kg CO2e / 1 Meter
Deksel afneembaar	ja
Dekselbevestiging borgend	ja
Dimensie	2400x200x140
Geschikt voor dillitatievoeg	nee
Inbouwopening voor vloeropbouwtank	nee
Kanaalhoogte max.	140 mm
Kanaalhoogte min.	40 mm
Lengte	2400 mm
Materiaal	staal

Materiaaldikte deksel	4
Met aansluitopening	nee
Met overstek	ja
met potentiaalvereffening	nee
Met scheidingswand	nee
Minimale hoogte dekvloer	40
Montage-opening	zonder
Nivelleerbereik max.	140 mm
Nivelleerbereik min.	40 mm
Ontkoppelbaar	ja
Oppervlak	bandverzinkt
Vloeronderhoud	nat
Vloerplaat	nee

Alle typen

Alle typen

Type	Lengte	Breedte	Kanaalhoogte min.	Kanaalhoogte max.	Afdekkingen	Art.nr.	Aantal	kl. VKE
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

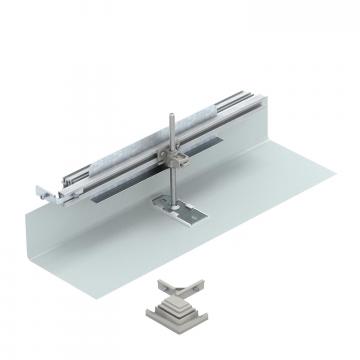

Montageset voor hoekaftakking naar links, hoogte 40-150 mm	OKA-G20040150FBL	7423950	Stuks	1 Stuks

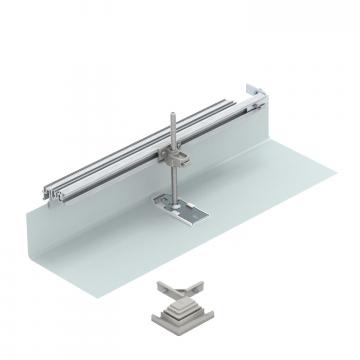

Montageset voor hoekaftakking naar rechts, hoogte 40-150 mm	OKA-G20040150FBR	7423970	Stuks	1 Stuks
Kanaaleindstuk, hoogte 40-150 mm	OKA-G20040150ES	7424280	Stuks	1 Stuks

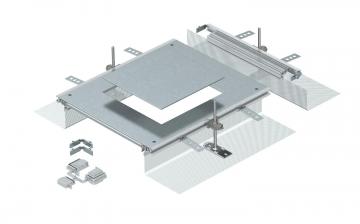

Aanbouweenheid voor GES9, hoogte 40-140 mm	OKA-G A 40140 9	7424324	Stuks	1 Stuks

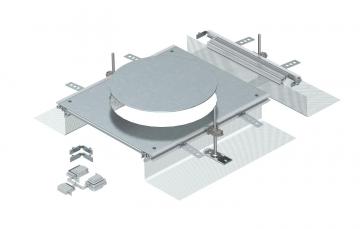

Aanbouweenheid voor GESR9, hoogte 40-140 mm	OKA-G A 40140R9	7424326	Stuks	1 Stuks
Bouwset voor kanaalaftakking T-stuk en kruisstuk	OKA FB2 TX	7424821	Stuks	1 Stuks
Nivelleereenheid voor dekselnaadondersteuning, kanaalhoogte 40-70 mm	NE DSU2 4030	7424840	Stuks	3 Stuks
Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 100-175 mm	NE DSU2 10075	7424844	Stuks	3 Stuks
Aarddraadaansluithoek	8AWR	6288704	Stuks	10 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
Scheidingsschot 135 FS	TSG 135 FS	6062132	m	15 m
