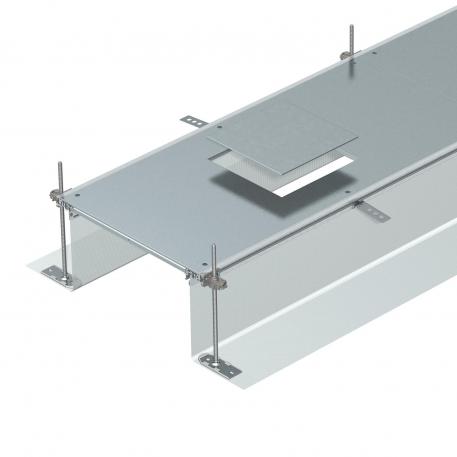

Kanaal voor GES4, hoogte 40-240 mm 2400 | 300 | 40 | 240 | 3

Kanaal voor GES4, hoogte 40-240 mm

Art.nr. 7424140 | EAN 4012195243519

Art.nr. / Type

Lengte	2400 mm

Breedte

Kanaalhoogte min.	40 mm

Kanaalhoogte max.	240 mm

Afdekkingen	3

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

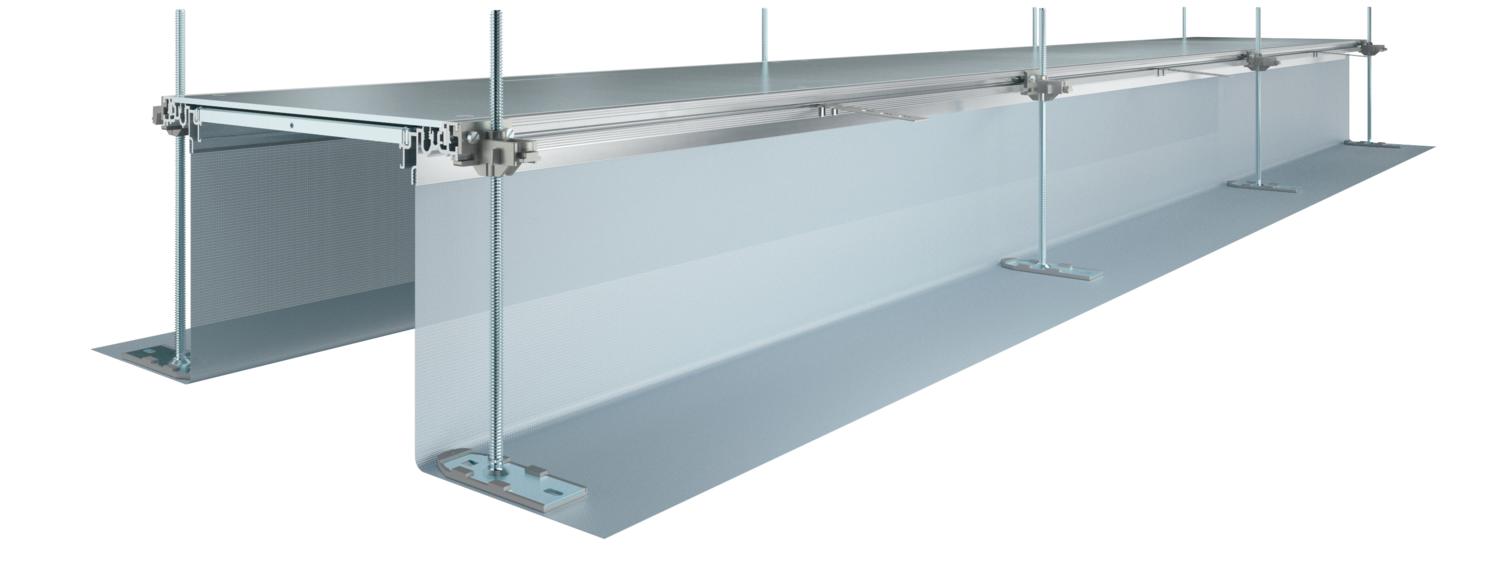

Montageklare kanaaleenheid, gelijkliggend met de dekvloer voor de distributie van kabels, bestaande uit 3 systeemdeksels, 2 zijprofielen met flexibele zijwand van metalen weefsel, vloerbekledingsprofielen met H = 3 mm. Voor droge binnenruimten met droog onderhouden vloeren. Met het bijbehorende systeemtoebehoren ook geschikt voor nat onderhouden vloeren. In de leveringsomvang zijn begrepen: 6 in hoogte nivelleerbare bevestigingshoeken, 6 dekvloerankers en 3 dekselvoegafdichtingen bij nominale kanaalbreedtes 200, 300 en 400 of 6 dekselvoegondersteuningen bij kanaalbreedtes 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 400, 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. Alle kanalen worden tot en met de breedte 400 met voorgemonteerde deksels geleverd.

Met schroefbare apparatuurinbouwdeksels met ieder een inbouwopening voor een vierkante inbouweenheid nominale grootte 4.

Technische gegevens

Technische gegevens

Aantal voorziene inbouweenheden	3
Afdekking montage-opening	ja
Afdekkingen	3
Afdichtingsinbouwmogelijkheid	ja
Breedte	300 mm
CO2-voetafdruk (GWP) van wieg tot poort	57,054 kg CO2e / 1 Meter
Deksel afneembaar	ja
Dekselbevestiging borgend	nee
Dimensie	2400x300x240
Geschikt voor dillitatievoeg	nee
Inbouwopening voor vloeropbouwtank	nee
Kanaalhoogte max.	240 mm
Kanaalhoogte min.	40 mm
Lengte	2400 mm
Materiaal	staal

Materiaaldikte deksel	4
Met aansluitopening	ja
Met overstek	ja
met potentiaalvereffening	nee
Met scheidingswand	nee
Minimale hoogte dekvloer	40
Montage-opening	voor inbouweenheid
Montage-opening	vierkant
Nivelleerbereik max.	240 mm
Nivelleerbereik min.	40 mm
Nominale maat voor inbouweenheden	4
Ontkoppelbaar	ja
Oppervlak	bandverzinkt
Vloerplaat	nee

Alle typen

Alle typen

Type	Lengte	Breedte	Kanaalhoogte min.	Kanaalhoogte max.	Afdekkingen	Art.nr.	Aantal	kl. VKE
OKA-G30040240D4	2400 mm	300 mm	40 mm	240 mm	3	7424140	m	2,4 m
OKA-G40040240D4	2400 mm	400 mm	40 mm	240 mm	3	7424142	m	2,4 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

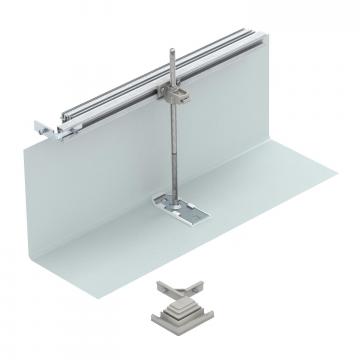

Montageset voor hoekaftakking naar links, hoogte 40-240 mm	OKA-G30040240FBL	7423962	Stuks	1 Stuks

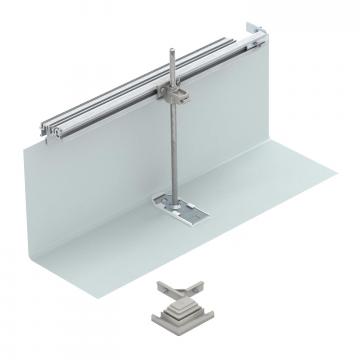

Montageset voor hoekaftakking naar rechts, hoogte 40-240 mm	OKA-G30040240FBR	7423982	Stuks	1 Stuks

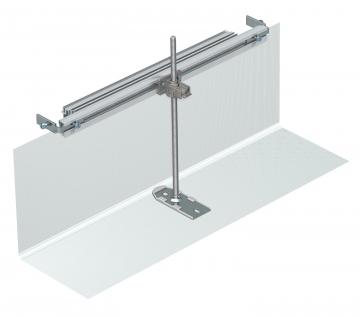

Kanaaleindstuk, hoogte 40-240 mm	OKA-G30040240ES	7424302	Stuks	1 Stuks

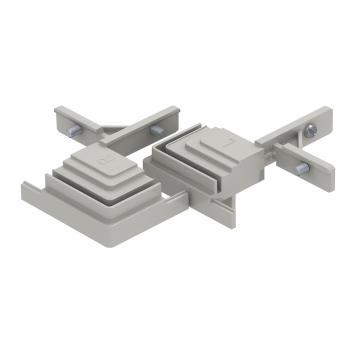

Bouwset voor kanaalaftakking T-stuk en kruisstuk	OKA FB2 TX	7424821	Stuks	1 Stuks

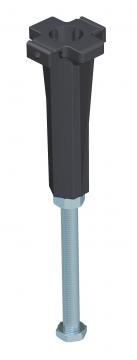

Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 100-175 mm	NE DSU2 10075	7424844	Stuks	3 Stuks
Aarddraadaansluithoek	8AWR	6288704	Stuks	10 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m

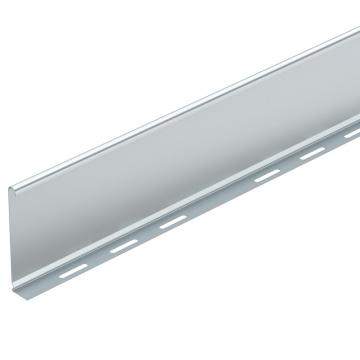

Scheidingsschot 135 FS	TSG 135 FS	6062132	m	15 m
