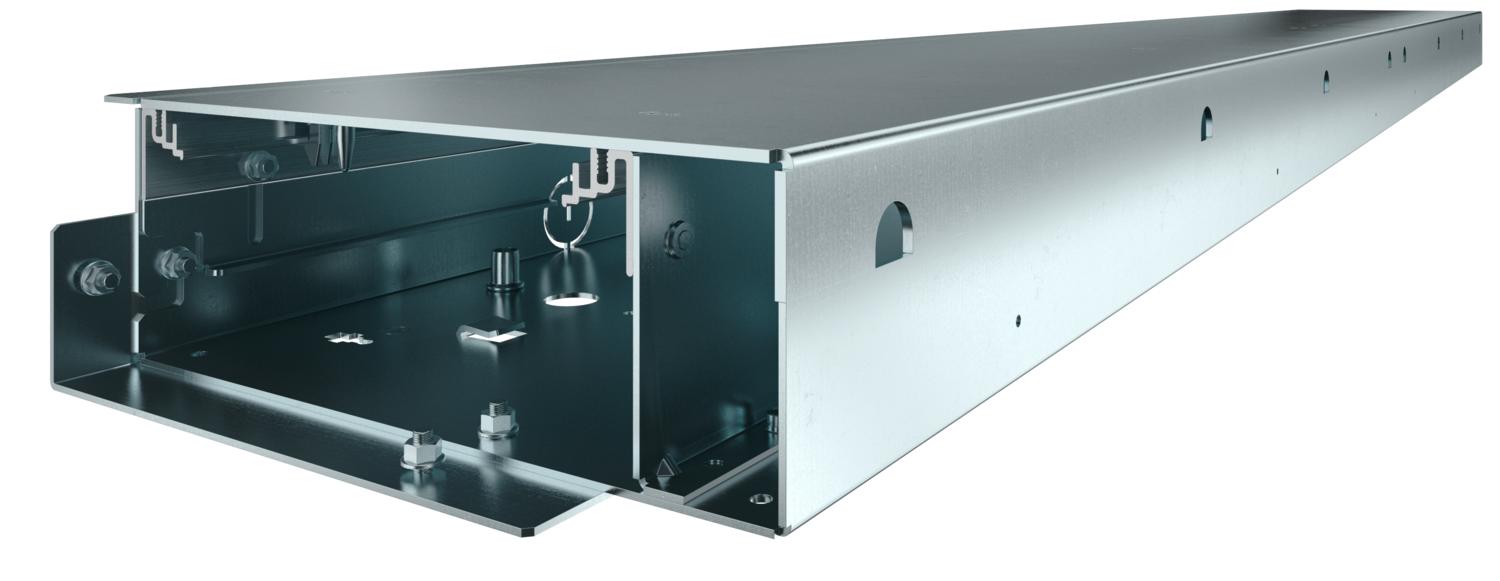

Kanaaleenheid met blinddeksel
Art.nr. 7403818 | EAN 4012195862079
- Productbeschrijving
-
ProductbeschrijvingKanaaleenheid gereed voor montage voor kabelinstallatie en apparaatinbouw, bestaande uit een bodemdeel met twee blinddeksels en twee verstelbare vloerbekledingsprofielen voor de begrenzing van de afwerkvloer in de omgeving van deurkozijnen en radiatornissen. Levering omvat: twee dekselvoegafdichtingen en een verbinder.
Voor de hoogteverstelling zijn zes nivelleereenheden nodig.
-
- Technische gegevens
-
Technische gegevens
Aantal compartimenten 2 St. Afdekking montage-opening nee Afdichtingsinbouwmogelijkheid nee Afm. h 85 mm Breedte 250 mm CO2-voetafdruk (GWP) van wieg tot poort 55,8728 kg CO2e / 1 Meter Deksel afneembaar ja Dekselbevestiging borgend nee Dimensie 2000x273x85 Doorsnede compartiment a 4231 mm² Doorsnede compartiment b 7306 mm² Geschikt voor dillitatievoeg nee Hoogte 93 mm Inbouwopening voor vloeropbouwtank nee Lengte 2000 mm Materiaal staal Met aansluitopening nee Met overstek ja met potentiaalvereffening nee Met scheidingswand nee Minimale hoogte dekvloer 93 Montage-opening zonder Ontkoppelbaar ja Oppervlak bandverzinkt Scheidingswandbevestiging steken Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloeronderhoud Droog Vloerplaat ja - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

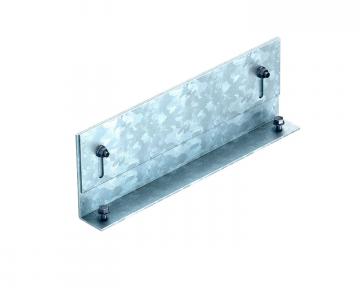

Eindstuk kanaal
OKB ES 25085 7403820 1 Stuks

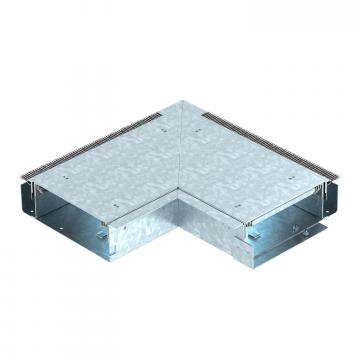

Binnenhoek, zonder nivelleerunits
OKB IE 25085 ON 7403826 1 Stuks

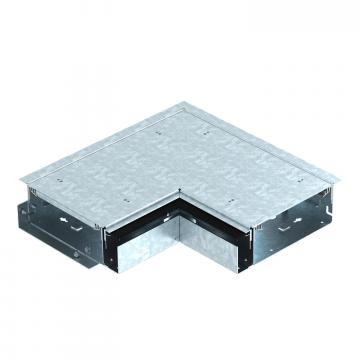

Buitenhoek, zonder nivelleerunits
OKB AE 25085 ON 7403831 1 Stuks

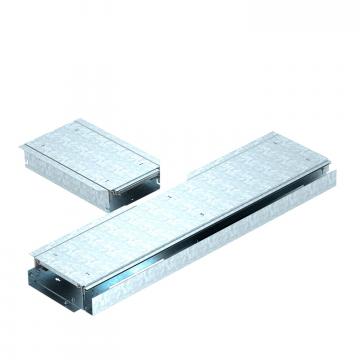

T-stuk, zonder nivelleerunits
OKB TS 25085 ON 7403836 1 Stuks

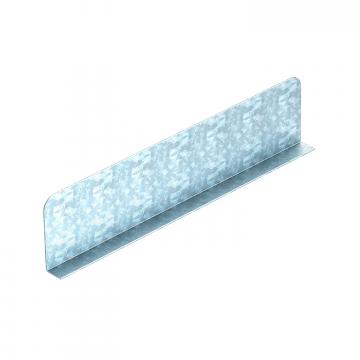

Scheidingsschot OKB
OKB TW 85240 7403841 5 Stuks

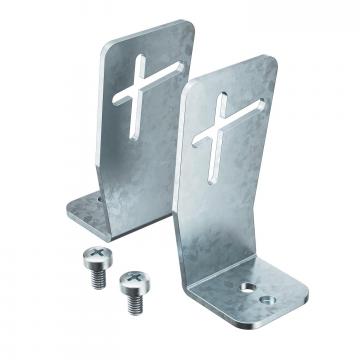

Inbouwdoosdrager
OKB IT 7403850 1 Stuks

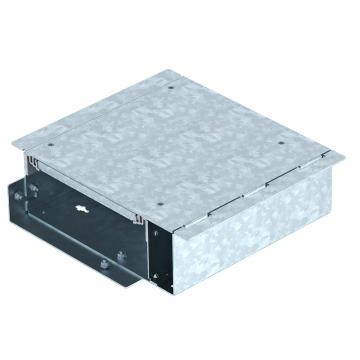

Wanddoorvoer
OKB WD 25085 7403890 1 Stuks

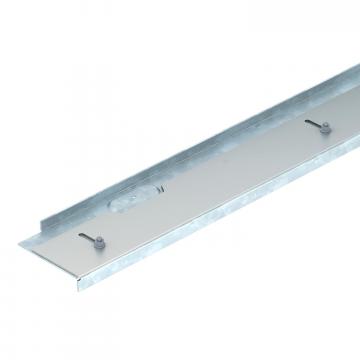

Dekvloerbegrenzingsprofiel
OKB EP 1000 7403895 1 Stuks

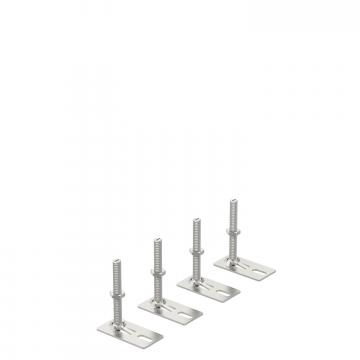

Nivelleereenheid RKNEV2
RK NEV2 70 7405814 1 VPE
Universele drager UT4, Module 45®, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks
Aarddraadaansluithoek
8AWR 6288704 10 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

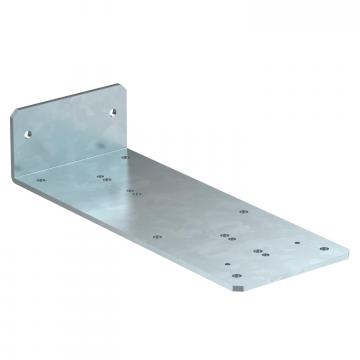

Boorsjabloon voor kanaal met borstelstrip
OKB BS BL 7403883 1 Stuks - Downloads
-
Specificatieblad OKB U 25085 BD / 7403818 , 0.32MB , pdfREACH Conformiteitsverklaring OKB U 25085 BD / 7403818 , 0.12MB , pdfRoHS Conformiteitsverklaring OKB U 25085 BD / 7403818 , 0.13MB , pdfMontagehandleiding Montagehandleiding OKB-U en OKB-E , 1.30MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
