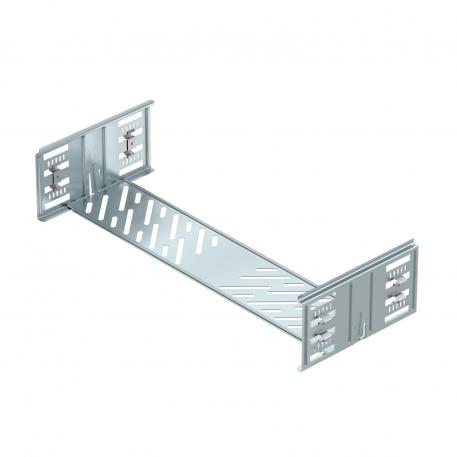

Koppelplaatset Magic FS
Art.nr. 6069100 | EAN 4012195890225
- Productbeschrijving
-
ProductbeschrijvingVerbinder met snelbevestiging voor schroefloze verbinding van geperforeerde kabelgoten met een zijhoogte van 110 mm.
Door de verbeterde bouwvorm kan door de verbinder een radius gerealiseerd worden en kunnen overgangsvoegen bij grote temperatuurschommelingen overbrugd worden.
-
- Technische gegevens
-
Afmetingen
Breedte 500 mm CO2-voetafdruk (GWP) van wieg tot poort 2,8305 kg CO2e / 1 Stuk Dimensie 110x500x200 Functiebehoud nee Geschikt voor draadgoot nee Geschikt voor kabeldraagsysteemhoogte 110 mm Geschikt voor kabelgoot ja Geschikt voor kabelladder nee Hoogte 110 mm Kleur zink Lengte 200 mm Maat B 500 mm Materiaal staal Oppervlak bandverzinkt Plaatdikte 1 mm Roestvast staal, gebeitst nee Scharnierverbinder horizontaal nee Scharnierverbinder verticaal nee Uitvoering Koppelplaat Verbindingstype schroefloze verbinder - Alle typen
- Downloads
-
Specificatieblad KTSMV 150 FS / 6069100 , 0.21MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring KTSMV 150 FS / 6069100 , 0.12MB , pdfUK-Conformiteitsverklaring KTSMV 150 FS / 6069100 , 0.09MB , pdfREACH Conformiteitsverklaring KTSMV 150 FS / 6069100 , 0.12MB , pdfRoHS Conformiteitsverklaring KTSMV 150 FS / 6069100 , 0.12MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
