Combi-afleider type 1+2 voor montage op 40 mm verzamelrail, voor TN-S- en TT-systemen
• Beveiligingsniveau ≤1,5 kV voor beveiliging van eindapparaten • Bliksembeveiligings-potentiaalvereffening conform VDE 0185-305 (IEC 62305) • Bliksemstroomafleidvermogen tot 30 kA (10/350) 3+NPE • Voldoet aan de eisen van norm VDE 0100-534 (IEC 60364-5-53) • Volgstroomdovend tot 50 kA en max. voorzekering tot 160 A gL/gG • Vonkbrugafleiders voor toepassing voor de hoofdschakelaar conform VDE-AR-N 4100
Toepassing: gebouwen met bovengrondse leidingen.
Technische gegevens
Technische gegevens
Aanspreektijd
<100
ns
Aderdoorsnede flexibel (soepel) max.
2
AWG
Aderdoorsnede flexibel (soepel) max.
35
mm²
Aderdoorsnede flexibel (soepel) min.
10
mm²
Aderdoorsnede flexibel (soepel) min.
7
AWG
Afstandssignalisatie
nee
Bedrijfstemperatuur max.
80
°C
Bedrijfstemperatuur min.
-40
°C
Beschermingsgraad
IP20
Bliksempiekstroom (10/350 μs)
7,5
kA
Bliksempiekstroom (10/350) [totaal]
30
kA
Dimensie
255V
Doorsnede geleider vast (een-/meeraderig) max.
2
AWG
Doorsnede geleider vast (een-/meeraderig) max.
35
mm²
Doorsnede geleider vast (een-/meeraderig) min.
7
AWG
Draaimoment
3,5
Nm
Kabeltype voor overspanningsbeveiligingen
Energiekabel AC
Materiaal behuizing
PA UL 94 V-0
Maximale afleidstootstroom (8/20 μs)
50
kA
Maximale afleidstootstroom (8/20 μs) [L-N]
50
kA
Maximale afleidstootstroom (8/20 μs) [N-PE]
100
kA
Maximale continuespanning AC
255
Maximale continuspanning (L-N)
255
V
Maximale continuspanning (N-PE)
255
V
Maximale voorverzekering
160
A
Montagetype
Stroomrail 40 mm
Netvorm
TN-S, TT
Netvorm TN
ja
Netvorm TN-C-S
ja
Netvorm TN-S
ja
Netvorm TT
ja
Nominale afleidstootstroom (8/20 μs)
20
kA
Nominale afleidstootstroom (8/20 μs) [L-N]
20
kA
Nominale afleidstootstroom (8/20 μs) [N-PE]
80
kA
Nominale spanning AC (50/60 Hz)
230
V
Signalering op het apparaat
optisch
SPD conform NEN-EN-IEC 61643-1
klasse I+II
SPD volgens EN 61643-11
Type 1 + 2
Toelatingen
VDE
TOV-spanning [N-PE] - withstand mode - 200 ms
1200
V
Uitvoering

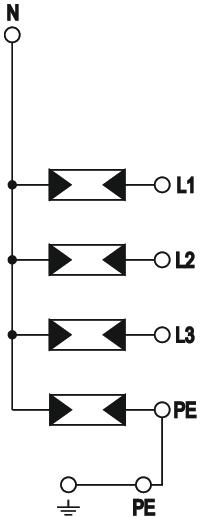

3+NPE
Uitvoering van de polen
3+N/PE
Volgstroomblusvermogen (eff) [N-PE]
0,1
kA
Afmetingen
Breedte
50
mm
Hoogte
109
mm
Lengte
226
mm
Aansluitmogelijkheden
Afleidstroom (8/20 µs) [totaal]
80
kA
Beschermingsniveau [L-N]
≤1,5
Doorsnede geleider vast (een-/meeraderig) min.
10
mm²
Gemeenschappelijk beschermingsniveau [L-PE]
2,5
kV
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde
Spanningsaansluiting voor MCF-NAR-serie
