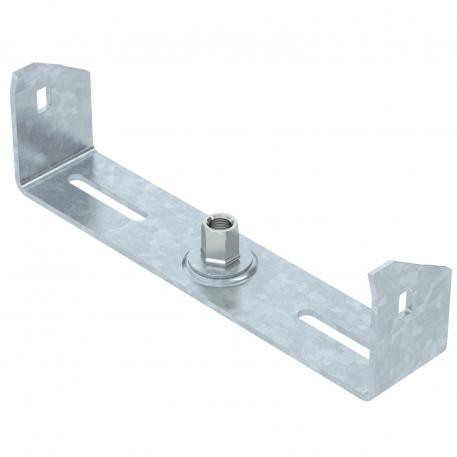

Middenophangbeugel kabelgoot, hoogte 60 FT
Art.nr. 6358760 | EAN 4012196947294
- Productbeschrijving
-
ProductbeschrijvingMiddenophangbeugel voor kabelgoten met omgerolde zijkant met een zijhoogte van 60 mm.
De centrale ophangbeugel heeft een draaibare schroefdraadhuls M10. Let bij het vullen op gelijkmatige verdeling van de last (niet uitsluitend aan één zijde vullen).
De breedtes 100, 150 en 200 hebben extra vloerperforaties om het mogelijk te maken dat de middenophanging kan worden vastgeschroefd aan de kanaalvloer wanneer deze wordt gebruikt voor functiebehoud in overeenstemming met DIN 4102 deel 12.
-
- Technische gegevens
-
Afmetingen
Breedte 200 mm Breedte 12 in CO2-voetafdruk (GWP) van wieg tot poort 0,6777 kg CO2e / 1 Stuk Dimensie B200mm F in kN 0,2 kN Functiebehoud nee Gatdiameter 10,5 mm Geschikt voor draadstang metrisch 10 Hoogte 57 mm Kleur zink Lengte 40 mm Maat b 184 mm Maat B 195 mm Maat B1 184 mm Materiaal staal Oppervlak thermisch verzinkt Uitvoering ingehangen Verstelbaar nee voorbreedte max. 200 mm voorbreedte min. 200 - Alle typen
- Downloads
-
Specificatieblad MAH 60 200 FT / 6358760 , 0.16MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring MAH 60 200 FT / 6358760 , 0.12MB , pdfREACH Conformiteitsverklaring MAH 60 200 FT / 6358760 , 0.12MB , pdfRoHS Conformiteitsverklaring MAH 60 200 FT / 6358760 , 0.12MB , pdfTestcertificaat Cable tray RKS Magic – centre suspension , 1.04MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 2.02MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Montagehandleiding universele systemen , 2.07MB , pdf
